Wahl W22

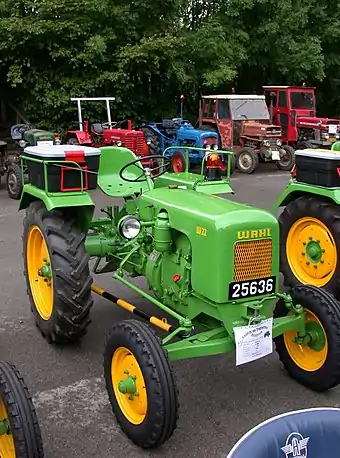

Wahl W22 von 1953
Basisdaten
Hersteller/Marke:Wahl
Modellreihe:
Modell:W22
Produktionszeitraum:1953–1958
Maße
Eigengewicht:1200 kg
Länge:2630 mm
Breite:1570/1742 mm
Höhe:1490 mm
Radstand: 1750 mm
Bodenfreiheit: 405, ohne Ackerschiene: 425 mm
Spurweite:vorne: 1250 mm
hinten: 1410/1500 mm
Wenderadius ohne Lenkbremse: 2250 mm
Standardbereifung:vorne: 5.00-16, 6.00-16
hinten: 9-24, 10-28
Motor
Nennleistung:17,6 kW, 24 PS
Nenndrehzahl:
Zylinderanzahl:2
Hubraum:1700 (Wasserkühlung) oder 1810 (Luftkühlung) cm³
Kraftstoff: Diesel
Kühlsystem: Luft/Wasser
Antrieb
Antriebstyp:Hinterrad
Getriebe:5v/1r
Höchstgeschwindigkeit:20 km/h

Der W22 von Wahl wurde von 1953 bis 1958 gebaut.

Bauart

rahmenlose Blockbauweise[1]

Motor

2-Zylinder-/2-Takt-Reihen-Wirbelkammer- oder 2-/Zylinder-/4-Takt-Reihen-Direkteinspritz-Diesel (MWM)

Kupplung

Getriebe

ZF A8, 5 Vorwärtsgänge, 1 Rückwärtsgang

Geschwindigkeiten vor- und rückwärts

GangGeschwindigkeit[1]
  • 1
  • 2
  • 3
  • 4
  • 5
  • R
  • 3,14 km/h
  • 5,73 km/h
  • 8.23 km/h
  • 12,6 km/h
  • 20,0 km/h
  • 2,3 km/h

Antrieb

  • Hinterrad

Zapfwelle

  • Von ZF im Getriebe verbaut, 540/min

Bremsen

  • Mechanische Fußbremse
  • Einzelradbremse
  • feststellbare mechanische Handbremse

Achsen

  • Vorne einfach gelagerte Pendelachse

Lenkung

  • ZF EL 25 (Einzelradlenkung)

Hydrauliksystem und Kraftheber

  • Hydraulikpumpe von Bosch

Steuergeräte

Elektrische Ausrüstung

  • Akkumulator
  • Lichtmaschine
  • Vorglüheinrichtung
  • Scheinwerfer
  • Signalhorn
  • Anlasseranlage 12 Volt

Maße und Abmessungen

  • Länge 2630 mm, Breite: 1570 mm, bei größter Spurweite 1742 mm, Höhe: 1490 mm[1]

Eigengewicht

  • Mindestlieferumfang: 1200kg, davon 430kg vorne und 770kg hinten[1]
  • mit Zusatzgewichten: 1365kg, davon 480kg vorne und 885kg hinten[1]

Bereifung

  • Standard: vorne 5.00-16 AS Front, hinten 9-24 AS /
  • Option: vorne 5.00-16 AS Front, hinten 10-28 AS oder 8-32 AS

Füllmengen

  • Motoröl: 4,5 Liter 15W40 (heutzutage oder Sommer- und Winteröl)
  • Getriebeöl: 9 Liter SAE 80
  • Kühlwasser: 6-8 Liter

Verbrauch

  • bei 100% Motorleistung mindestens 185g/PSh[1]

Kabine

Sonderausrüstung

  • Messerbalken
  • Hydraulik
  • Größere Bereifung
  1. 1 2 3 4 5 6 Scan eines Datenblattes: http://otc-mittelmosel.de/content/?p=681
