Pseudozufallsgenerator

3 Bit mit EQU

Pseudo Random Number Generator using a 3Bit Shiftregister

State Diagramm of a Pseudo Random Number Generator using a 3Bit Shiftregister

QC	QB	QA	X	dez
0	0	0	1	0
0	0	1	0	1
0	1	0	1	2
1	0	1	1	5
0	1	1	0	3
1	1	0	0	6
1	0	0	0	4

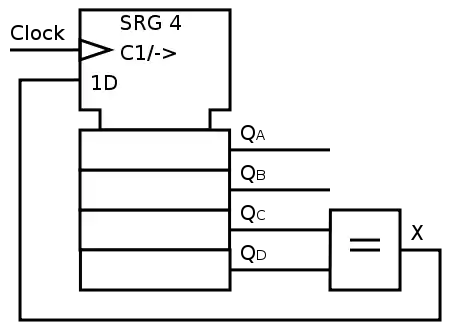

4 Bit mit EQU

QA	QB	QC	QD	X
0	0	0	0	1
1	0	0	0	1
1	1	0	0	1
1	1	1	0	0
0	1	1	1	1
1	0	1	1	1
1	1	0	1	0
0	1	1	0	0
0	0	1	1	1
1	0	0	1	0
0	1	0	0	1
1	0	1	0	0
0	1	0	1	0
0	0	1	0	0
0	0	0	1	0
0	0	0	0	1

QD	QC	QB	QA	X	dez	hex
0	0	0	0	1	0	0
0	0	0	1	1	1	1
0	0	1	1	1	3	3
0	1	1	1	0	7	7
1	1	1	0	1	14	E
1	1	0	1	1	13	D
1	0	1	1	0	11	B
0	1	1	0	0	6	6
1	1	0	0	1	12	C
1	0	0	1	0	9	9
0	0	1	0	1	2	2
0	1	0	1	0	5	5
1	0	1	0	0	10	A
0	1	0	0	0	4	4
1	0	0	0	0	8	8
0	0	0	0	1	0	0

4 Bit mit XOR

5 Bit mit XOR

Linear-feedback shift register with 5 Bits

QE	QD	QC	QB	QA	X	dez	hex
0	0	0	0	0	1	0	00
0	0	0	0	1	1	1	01
0	0	0	1	1	1	3	03
0	0	1	1	1	0	7	07
0	1	1	1	0	0	14	0E
1	1	1	0	0	1	28	1C
1	1	0	0	1	0	25	19
1	0	0	1	0	0	18	12
0	0	1	0	0	0	4	04
0	1	0	0	0	1	8	08
1	0	0	0	1	0	17	11
0	0	0	1	0	1	2	02
0	0	1	0	1	0	5	05
0	1	0	1	0	1	10	0A
1	0	1	0	1	1	21	15
0	1	0	1	1	1	11	0B
1	0	1	1	1	1	23	17
0	1	1	1	1	0	15	0F
1	1	1	1	0	1	30	1E
1	1	1	0	1	1	29	1D
1	1	0	1	1	0	27	1B
1	0	1	1	0	1	22	16
0	1	1	0	1	0	13	0D
1	1	0	1	0	0	26	1A
1	0	1	0	0	1	20	14
0	1	0	0	1	1	9	09
1	0	0	1	1	0	19	13
0	0	1	1	0	0	6	06
0	1	1	0	0	0	12	0C
1	1	0	0	0	0	24	18
1	0	0	0	0	0	16	10
