| Zettelmeyer Z 2 | |
|---|---|

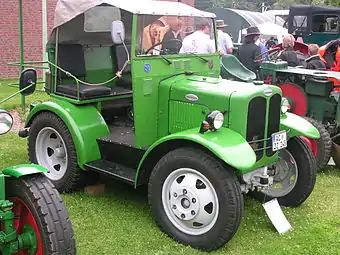

 Zettelmeyer Z 2 | |
| Basisdaten | |
| Hersteller/Marke: | Zettelmeyer |
| Modellreihe: | Z |
| Modell: | Z 2 |
| Bauweise: | rahmenlose Blockbauweise |
| Produktionszeitraum: | 1948–1952? |
| Maße | |
| Eigengewicht: | 1930 kg |
| Länge: | 2655 mm |
| Breite: | 1770 mm |
| Höhe: | 1560 mm |
| Radstand: | 1700 mm |
| Spurweite: | 1350/1350 mm |
| Standardbereifung: | vorne: 6.50-20 hinten: 6.50-20 |
| Motor | |
| Nennleistung: | 16,1–18,3 kW, 22–25 PS |
| Nenndrehzahl: | 1500–1600/min |
| Zylinderanzahl: | 2 |
| Hubraum: | 2198 cm³ |
| Kraftstoff: | Diesel |
| Kühlsystem: | Wasserkühlung |
| Antrieb | |
| Antriebstyp: | Hinterradantrieb |
| Getriebe: | 4/1-Schaltgetriebe |
| Höchstgeschwindigkeit: | 21 km/h |
Der ab Ende der 1940er Jahre gefertigte Zettelmeyer Z 2 ist das Nachfolgemodell des Straßenschleppers Z2, der bis Anfang des Zweiten Weltkriegs gebaut wurde. Parallel angeboten wurde der Ackerschlepper Z 1 mit weitgehend ähnlicher Grundkonstruktion.
Motor
- wassergekühlter Zweizylinder-Viertakt-Reihen-Vorkammer-Dieselmotor von Deutz, Typ F2M414
- Leistung: zuerst 16,1 kW (22 PS), ab 1950 dann 18,3 kW (25 PS)
Kupplung
Getriebe
- 4 Vorwärtsgänge, 1 Rückwärtsgang
Geschwindigkeiten vor- und rückwärts
Zapfwelle
Bremsen
Achsen
- gefederte Vorderachse
Lenkung
Elektrische Ausrüstung
- Scheinwerfer serienmäßig
Maße und Abmessungen
Bereifung
Füllmengen
Verbrauch
Kabine
Sonderausrüstung
- Seilwinde
- Zwillingsbereifung
- u.a.
Sonstiges
