Zettelmeyer Z2

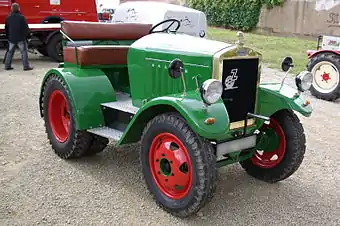

Zettelmeyer Z2
Basisdaten
Hersteller/Marke:Zettelmeyer
Modellreihe:Z
Modell:Z2
Bauweise: rahmenlose Blockbauweise
Produktionszeitraum:1936–1942
Maße
Eigengewicht:1930–2000 kg
Länge:1600–2655 mm
Breite:1500–1770 mm
Höhe:1560–1600 mm
Radstand: 1700 mm
Spurweite:vorne: 1200 mm
hinten: 1200 mm
Standardbereifung:vorne: 6.50-20
hinten: 6.50-20
Motor
Nennleistung:14,6–16,1 kW, 20–22 PS
Nenndrehzahl:1500/min
Zylinderanzahl:2
Hubraum:2028–2198 cm³
Kraftstoff: Diesel
Kühlsystem: Wasserkühlung
Antrieb
Antriebstyp:Hinterradantrieb
Getriebe:4/1-Schaltgetriebe
Höchstgeschwindigkeit:20 km/h

Der Zettelmeyer Z2 ist ein ab Mitte der 1930er Jahre gebauter Straßenschlepper, der geringfügig geändert auch nach dem Zweiten Weltkrieg als Z 2 angeboten wurde. Mit weitgehend ähnlicher Grundkonstruktion war der Ackerschlepper Z1 erhältlich.

Motor

  • wassergekühlter Zweizylinder-Viertakt-Reihen-Vorkammer-Dieselmotor von Deutz, Typ F2M313
  • Hubraum: zuerst 2028 cm³, ab 1939 dann 2198 cm³
  • Leistung: zuerst 14,6 kW (20 PS), ab 1939 dann 16,1 kW (22 PS)

Kupplung

Getriebe

  • 4 Vorwärtsgänge, 1 Rückwärtsgang

Geschwindigkeiten vor- und rückwärts

Zapfwelle

Bremsen

Achsen

  • gefederte Vorderachse

Lenkung

Elektrische Ausrüstung

  • Scheinwerfer serienmäßig

Maße und Abmessungen

  • Länge: zuerst 2600 mm, ab 1939 dann 2655 mm
  • Breite: zuerst 1500 mm, ab 1939 dann 1770 mm
  • Höhe: zuerst 1600 mm, ab 1939 dann 1560 mm
  • Eigengewicht: zuerst 2000 kg, ab 1939 dann 1930 kg

Bereifung

Füllmengen

Verbrauch

Sonderausrüstung

  • Seilwinde
  • Zwillingsbereifung
  • u.a.

Sonstiges
