John Deere 630

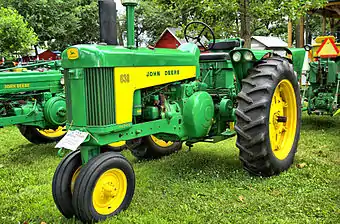

John Deere 1960 630
Basisdaten
Hersteller/Marke:	John Deere
Modellreihe:	30er-Serie
Modell:	630
Bauweise:	Blockbauweise
Produktionszeitraum:	1958–1960
Stückzahl:	18.060
Maße
Eigengewicht:	2.657 kg
Länge:	3.435 mm
Breite:	2.200 mm
Höhe:	2.238 mm
Radstand:	2.286 mm
Spurweite:	vorne: 1.219-2.032 mm hinten: 1.473-2.235 mm
Standardbereifung:	vorne: 6.00-16 hinten: 12.4-38
Motor
Nennleistung:	25,8/35/36,7 kW, 35/47,5/49,9 PS
Nenndrehzahl:	1.125/min
Zylinderanzahl:	2
Hubraum:	4.966 cm³
Kraftstoff:	Benzin/Vielstoff/LP-Gas
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Heckantrieb
Getriebe:	6V/1R
Höchstgeschwindigkeit:	19 km/h

Das John Deere Modell 630 ersetzte den 620er, die Obstbauversion blieb dagegen unverändert. Von den angebotenen Varianten stellte mit 17.224 Exemplaren, die General-Purpose-Ausführung den Spitzenreiter.

Motor

• John Deere, liegender wassergekühlter Viertakt-Reihen-Zweizylinder-Motor mit Druckumlaufschmierung, oben-liegenden Ventilen, Ölbadluftfilter, variabler Zentrifugal-Drehzahlregler, dreifach-gelagerter Kurbelwelle und Wabenkühler.

"Benzin-Motor:"

• Bohrung = 139,7 mm, Hub = 162 mm
• Verdichtung = 6,38:1
• Nennleistung = 47,4 PS mit Nenndrehzahl
• Max. Leistung = 49,4 PS
• Max. Drehmoment = 122 Nm bei 1.300 U/min.
• Einlassventil-Durchmesser = 46,0 mm
• Größe des Vergaser = 42,9 mm

"All-Fuel-Motor:"

• Verdichtungsverhältnis = 4,78:1
• Nennleistung = 35,0 PS mit Nenndrehzahl
• Max. Leistung = 36,2 PS
• Einlassventil-Durchmesser = 49,2 mm
• Größe des Vergaser = 42,9 mm

"LPG-Motor:"

• Verdichtungsverhältnis = 8,1:1
• Nennleistung = 49,9 PS mit Nenndrehzahl
• Max. Leistung = 51,0 PS
• Einlassventil-Durchmesser = 46,0 mm
• Größe des Vergaser = 42,9 mm

Kupplung

• Handhebel-betätigte, trockene Zweischeibenkupplung

Getriebe

• Im Ölbad laufendes, geradverzahntes und unsynchronisiertes John Deere-Getriebe

6 Vorwärts- und 1 Rückwärtsgang

Geschwindigkeiten vor- und rückwärts

Geschwindigkeiten mit Bereifung 13.9-38

• 1.Gang = 2,41 km/h
• 2.Gang = 4,02 km/h
• 3.Gang = 5,63 km/h
• 4.Gang = 7,24 km/h
• 5.Gang = 10,46 km/h
• 6.Gang = 18,51 km/h

• Rückwärtsgang = 4,83 km/h

Zapfwelle

• Mittels separater Kupplung betätigte Getriebezapfwelle
• Stummel = 34,9 x 22,2 mm
• Drehzahl = 540 U/min., auf Wunsch mit 1.000 U/min.

• Riemenscheibe mit 325 mm Durchmesser und 187 mm breite
• 3.770 U/min. bei 1.125 U/min.- Motordrehzahl

Bremsen

• Pedal-betätigter Spreizschuh als Hinterradbremse ausgebildet, als Einzelradbremse verwendbar

Achsen

• Vorderachse bestehend aus zwei nebeneinander-liegenden Rädern

Spurweite = 211 bis 306 mm

"Wahlweise:"

• Pendelnd-gelagerte Stahl-Vorderachse

Verstellbare Spurweite = 1.219 bis 2.032 mm

• Starre Zahnachsen-Hinterachse

Verstellbare Spurweite = 1.473 bis 2.235 mm (lange Achse = 2.642 bis 2.235 mm)

Lenkung

• Mechanische Schneckenlenkung, auf Wusch mit Servolenkung

Hydrauliksystem und Kraftheber

• Pedal-betätigter hydraulischer Kraftheber mit Touch-O-Matic
• Dreipunkt-Aufhängung der Kategorie I/II
• John Deere "Power-Trol" als Lage- und Tiefensteuerung

• Förderleistung = 33,7 l/min. bei 82,7 bar und Nenndrehzahl

Steuergeräte

Elektrische Ausrüstung

• 6-Volt Einrichtung

Maße und Abmessungen

• Länge über alles = 3.435 mm
• Breite über alles = 2.200 mm
• Höhe über Auspuff = 2.238 mm
• Radstand = 2.286 mm

• Eigengewicht = 2.657 kg

Bereifung

Standardbereifung:

• Vorne = 6.00-16 (High-Crop = 7.50-20)
• Hinten = 13-30 (High-Crop = 12.4-38)

Füllmengen

• Tankinhalt-Benzin = 84,2 l
• Tankinhalt-All Fuel = 77,6 l
• Tankinhalt-LPG = 124,9 l
• Startkraftstoff = 3,8 l (nur bei der Variante mit Vielstoffmotor)
• Kühlwasser = 24,6 l
• Motoröl = 7,2 l
• Hydraulik = 9,5 l

Verbrauch

• Kraftstoffverbrauch = 12,8 l/h-Vielstoff bei 35,0 PS und Nenndrehzahl

• Kraftstoffverbrauch = 16,0 l/h-Benzin bei 47,4 PS und Nenndrehzahl

• Kraftstoffverbrauch = 19,6 l/h-LPG bei 49,9 PS und Nenndrehzahl

Kabine

• Fahrerstand mit gepolstertem Fahrersitz

Sonderausrüstung

• All-Fuel-Motor
• LPG-Motor
• Betriebsstundenzähler
• Zigarettenanzünder
• Kühlerblende
• Float-Ride-Sitz
• Zapfwelle 1000 U/min.

Sonstiges

"Produktionszahlen:"

• General-Purpose-Variante = 17.224 Exemplare

• Hi-Crop-Variante = 16 Exemplare

• Standard-Variante = 735 Exemplare
