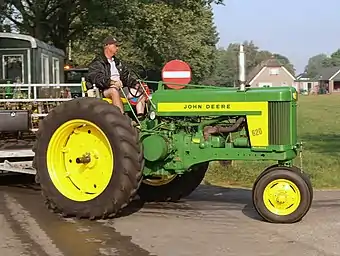

John Deere 620
John Deere 620
Basisdaten
Hersteller/Marke:	John Deere
Modellreihe:	20er-Serie
Modell:	620
Bauweise:	Blockbauweise
Produktionszeitraum:	1956–1958
Stückzahl:	22.532
Maße
Eigengewicht:	3.858-3.978 kg
Länge:	3.430 mm
Breite:	2.200 mm
Höhe:	2.230 mm
Radstand:	2.286 mm
Spurweite:	vorne: 211-306 mm hinten: 1.473-2.235 mm
Standardbereifung:	vorne: 6.00-16 hinten: 13.6-38
Motor
Nennleistung:	25,8-36,7 kW, 35-49,9 PS
Nenndrehzahl:	1.125/min
Zylinderanzahl:	2
Hubraum:	4.966 cm³
Kraftstoff:	Benzin/Vielstoff/LPG
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Heckantrieb
Getriebe:	6V/1R
Höchstgeschwindigkeit:	19,0 km/h

Der John Deere Modell 620 war in drei Versionen erhältlich. Die Gesamtzahl betrug 22.532 Stück, wovon alleine 21.069 Stück auf das Reihenkultur-Modell entfielen. Die Überarbeitung des Motors führte zu einem wesentlichen ruhigeren Lauf. Weiterhin konnte zwischen drei Kraftstoffarten gewählt werden. Roll-O-Matic, Servolenkung und verbesserte Hydraulik steigerten den Komfort merklich.

Motor

• John Deere, liegender wassergekühlter Viertakt-Reihen-Zweizylinder-Motor mit Druckumlaufschmierung, oben-liegenden Ventilen, Ölbadluftfilter, variabler Zentrifugal-Drehzahlregler, dreifach-gelagerter Kurbelwelle und Wabenkühler.

"Benzin-Motor:"

• Bohrung = 139,7 mm, Hub = 162 mm
• Verdichtung = 6,38:1
• Nennleistung = 47,4 PS mit Nenndrehzahl
• Max. Leistung = 49,4 PS
• Max. Drehmoment = 122 Nm bei 1.300 U/min.
• Einlassventil-Durchmesser = 46,0 mm
• Größe des Vergaser = 42,9 mm

"All-Fuel-Motor:"

• Verdichtungsverhältnis = 4,78:1
• Nennleistung = 35,0 PS mit Nenndrehzahl
• Max. Leistung = 36,2 PS
• Einlassventil-Durchmesser = 49,2 mm
• Größe des Vergaser = 42,9 mm

"LPG-Motor:"

• Verdichtungsverhältnis = 8,1:1
• Nennleistung = 49,9 PS mit Nenndrehzahl
• Max. Leistung = 51,0 PS
• Einlassventil-Durchmesser = 46,0 mm
• Größe des Vergaser = 42,9 mm

Kupplung

• Handhebel-betätigte, trockene Zweischeibenkupplung

Getriebe

• Im Ölbad laufendes, geradverzahntes und unsynchronisiertes John Deere-Getriebe

6 Vorwärts- und 1 Rückwärtsgang

Geschwindigkeiten vor- und rückwärts

Geschwindigkeiten mit Bereifung 13.9-38

• 1.Gang = 2,41 km/h
• 2.Gang = 4,02 km/h
• 3.Gang = 5,63 km/h
• 4.Gang = 7,24 km/h
• 5.Gang = 10,46 km/h
• 6.Gang = 18,51 km/h

• Rückwärtsgang = 4,83 km/h

Zapfwelle

• Mittels separater Kupplung betätigte Getriebezapfwelle
• Stummel = 34,9 x 22,2 mm
• Drehzahl = 540 U/min.

• Riemenscheibe mit 325 mm Durchmesser und 187 mm breite
• 3.770 U/min. bei 1.125 U/min.- Motordrehzahl

Bremsen

• Pedal-betätigter Spreizschuh als Hinterradbremse ausgebildet, als Einzelradbremse verwendbar

Achsen

• Vorderachse bestehend aus zwei nebeneinander-liegenden Rädern

Spurweite = 211 bis 306 mm

• Starre Zahnachsen-Hinterachse

Verstellbare Spurweite = 1.473 bis 2.235 mm

Achslast der Benzin-Ausführung:

• Vorne = 803 kg
• Hinten = 3.044 kg

Achslast der All Fuel-Ausführung:

• Vorne = 798 kg
• Hinten = 2.980 kg

Achslast der LPG-Ausführung:

• Vorne = 845 kg
• Hinten = 3.053 kg

Lenkung

• Servolenkung

Hydrauliksystem und Kraftheber

• Pedal-betätigter motorhydraulischer Kraftheber mit Dreipunkt-Aufhängung, incl. Lage- und Tiefensteuerung

• Förderleistung = 33,7 l/min. bei 82,7 bar und Nenndrehzahl

Steuergeräte

Elektrische Ausrüstung

• 6-Volt Einrichtung

Maße und Abmessungen

• Länge über alles = 3.430 mm
• Breite über alles = 2.200 mm
• Höhe über Auspuff = 2.230 mm
• Radstand = 2.286 mm

Eigengewicht

• Ausführung-Benzin = 3.926 kg

• Ausführung-All Fuel = 3.858 kg

• Ausführung-LPG = 3.978 kg

Bereifung

Standardbereifung:

• Vorne = 6.00-16 (High-Crop = 7.50-20)
• Hinten = 13-30 (High-Crop = 12.4-38)

Füllmengen

• Tankinhalt-Benzin = 84,2 l
• Tankinhalt-All Fuel = 77,6 l
• Tankinhalt-LPG = 124,9 l
• Startkraftstoff = 3,8 l (nur bei der Variante mit Vielstoffmotor)
• Kühlwasser = 24,6 l
• Motoröl = 7,2 l
• Hydraulik = 9,5 l

Verbrauch

• Kraftstoffverbrauch = 12,8 l/h-Vielstoff bei 35,0 PS und Nenndrehzahl

• Kraftstoffverbrauch = 16,0 l/h-Benzin bei 47,4 PS und Nenndrehzahl

• Kraftstoffverbrauch = 19,6 l/h-LPG bei 49,9 PS und Nenndrehzahl

Kabine

• Fahrerstand mit gepolstertem Fahrersitz

Sonderausrüstung

• All-Fuel-Motor
• LPG-Motor
• Betriebsstundenzähler
• Zigarettenanzünder
• Kühlerblende
• Float-Ride-Sitz

Sonstiges

"Produktionszahlen:"

• Variante-"W" = 21.069 Exemplare
• Variante-"S" = 988 Exemplare
• Variante-"H" = 48 Exemplare
• Variante-"O" = 427 Exemplare

Literatur

• John Deere-Das Typenbuch (Albert Mößmer) Seite 58
• Nebraska-Museum, Tractor Test (Test-Nr. 591, 598 und 604)
• Nebraska-Tractor-Test (Test-Nr. 83, 94 und 612)
