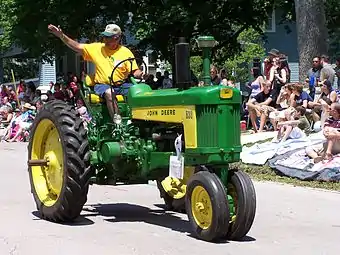

John Deere 530
John Deere Model 530
Basisdaten
Hersteller/Marke:	John Deere
Modellreihe:	30er-Serie
Modell:	530
Bauweise:	Blockbauweise
Produktionszeitraum:	1958–1960
Stückzahl:	9.765
Maße
Eigengewicht:	2.249 kg
Länge:	3.370 mm
Breite:	2.200 mm
Höhe:	2.116 mm
Radstand:	2.286 mm
Bodenfreiheit:	620 mm
Spurweite:	vorne: 186-284 mm hinten: 1.422-2.235 mm
Standardbereifung:	vorne: 5.50-16 hinten: 12.4-36
Motor
Nennleistung:	19/27,8/28 kW, 25,8/37,8/38 PS
Nenndrehzahl:	1.325/min
Zylinderanzahl:	2
Hubraum:	3.108 cm³
Kraftstoff:	Benzin/LP-Gas/Vielstoff
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Heckantrieb
Getriebe:	6V/1R
Höchstgeschwindigkeit:	17 km/h

Das John Deere Modell 530 gab es nur als Dreiradversion bzw. General-Purpose. Er war vor allem für Kunden gedacht, die einen modernen Ersatz für das Modell A suchten. Die Benzin betriebene Ausführung gehörte zu den meist verkaufen. Abgesehen vom verbesserten Motor, war er in technischer Hinsicht mit seinem Vorgänger identisch. Beim Design allerdings waren Blech, Kotflügel und Lackierung komplett anders.

Motor

• John Deere, liegender wassergekühlter Viertakt-Reihen-Zweizylinder-Motor mit Druckumlaufschmierung, oben-liegenden Ventilen, Ölbadluftfilter, variabler Zentrifugal-Drehzahlregler, dreifach-gelagerter Kurbelwelle und Wabenkühler.

"Benzin-Motor:"

• Bohrung = 119 mm, Hub = 139,7 mm
• Verdichtung = 7:1
• Nennleistung = 38,0 PS mit Nenndrehzahl
• Max. Leistung = 39,1 PS
• Max. Drehmoment = 122 Nm bei 1.300 U/min.
• Einlassventil-Durchmesser = 38,1 mm
• Größe des Vergaser = 38,1 mm

"All-Fuel-Motor:"

• Verdichtungsverhältnis = 4,9:1
• Nennleistung = 25,8 PS mit Nenndrehzahl
• Max. Leistung = 27,0 PS
• Einlassventil-Durchmesser = 39,7 mm
• Größe des Vergaser = 38,1 mm

"LPG-Motor:"

• Verdichtungsverhältnis = 8:1
• Nennleistung = 37,8 PS mit Nenndrehzahl
• Max. Leistung = 38,6 PS
• Einlassventil-Durchmesser = 38,1 mm
• Größe des Vergaser = 34,9 mm

Kupplung

• Handhebel-betätigte, trockene Zweischeibenkupplung

Getriebe

• Im Ölbad laufendes, geradverzahntes und unsynchronisiertes John Deere-Getriebe

6 Vorwärts- und 1 Rückwärtsgang

Geschwindigkeiten vor- und rückwärts

Geschwindigkeiten mit Bereifung 13.9-36

• 1.Gang = 2,41 km/h
• 2.Gang = 4,02 km/h
• 3.Gang = 5,63 km/h
• 4.Gang = 7,24 km/h
• 5.Gang = 9,25 km/h
• 6.Gang = 16,09 km/h

• Rückwärtsgang = 4,02 km/h

Zapfwelle

• Mittels separater Kupplung betätigte Getriebezapfwelle
• Stummel = 34,9 x 22,2 mm
• Drehzahl = 529 U/min. (Optional 1.000 U/min.)

• Riemenscheibe mit 246 mm Durchmesser und 184 mm breite
• 3.360 U/min. bei 1.325 U/min.- Motordrehzahl

Bremsen

• Pedal-betätigter Spreizschuh als Hinterradbremse ausgebildet, als Einzelradbremse verwendbar

Achsen

• Vorderachse bestehend aus zwei nebeneinander-liegenden Rädern

Spurweite = 186 bis 284 mm

• Starre Zahnachsen-Hinterachse

Verstellbare Spurweite = 1.422 bis 2.235 mm

Lenkung

• Mechanische Schneckenlenkung mit hydraulischer Lenkhilfe

Hydrauliksystem und Kraftheber

• Pedal-betätigter motorhydraulischer Kraftheber mit Touch-O-Matic
• Dreipunkt-Aufhängung der Kategorie I/II
• John Deere "Power-Trol" als Lage- und Tiefensteuerung

Steuergeräte

Elektrische Ausrüstung

• 6-Volt Einrichtung

Maße und Abmessungen

• Länge über alles = 3.370 mm
• Breite über alles = 2.200 mm
• Höhe über Auspuff = 2.116 mm
• Radstand = 2.286 mm
• Bodenfreiheit = 620 mm

• Eigengewicht = 2.249 kg

Bereifung

Standardbereifung:

• Vorne = 5.50-16
• Hinten = 13.9-36 oder 12.4-36

Füllmengen

• Tankinhalt-Benzin = 68,1 l
• Tankinhalt-All Fuel = 58,7 l
• Tankinhalt-LPG = 124,9 l
• Startkraftstoff = 7,6 l (nur bei der Variante mit Vielstoffmotor)
• Kühlwasser = 24,6 l
• Motoröl = 5,6 l
• Hydraulik = 9,5 l

Verbrauch

• Kraftstoffverbrauch = 9,5 l/h-Vielstoff bei 25,8 PS und Nenndrehzahl

• Kraftstoffverbrauch = 12,4 l/h-Benzin bei 38,0 PS und Nenndrehzahl

• Kraftstoffverbrauch = 14,7 l/h-LPG bei 37,8 PS und Nenndrehzahl

Kabine

• Fahrerstand mit gepolstertem Fahrersitz

Sonderausrüstung

• All-Fuel-Motor
• LPG-Motor
• Betriebsstundenzähler
• Zigarettenanzünder
• Kühlerblende
• Float-Ride-Sitz
• Zapfwelle 1000 U/min.

Sonstiges

Literatur

• John Deere-Das Typenbuch (Albert Mößmer) Seite 60
