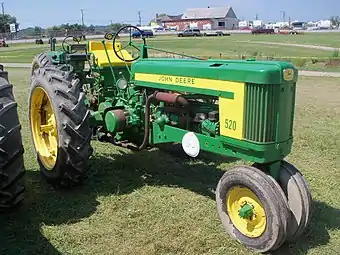

John Deere 520
Basisdaten
Hersteller/Marke:	John Deere
Modellreihe:	20er-Serie
Modell:	520
Bauweise:	Blockbauweise
Produktionszeitraum:	1956–1958
Stückzahl:	13.048
Maße
Eigengewicht:	2.917-2.996 kg
Länge:	3.370 mm
Breite:	2.200 mm
Höhe:	2.110 mm
Radstand:	2.286 mm
Bodenfreiheit:	620 mm
Spurweite:	vorne: 186-284 mm hinten: 1.422-2.235 mm
Standardbereifung:	vorne: 5.50-16 hinten: 13.9-36
Motor
Nennleistung:	19-28 kW, 25,8-38 PS
Nenndrehzahl:	1.325/min
Zylinderanzahl:	2
Hubraum:	3.108 cm³
Kraftstoff:	Benzin/Vielstoff/LPG
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Heckantrieb
Getriebe:	6V/1R
Höchstgeschwindigkeit:	17 km/h

Der John Deere Modell 520 war der Nachfolger des Modell 50 mit verbesserter Motorleistung. Mit 2.300 $ im Jahr 1958 hatte er den gleichen Preis wie das Modell 420. Auf Grund der fehlenden Reihenkultur-Variante des 520er, war der John Deere 420 trotzdem erfolgreicher.

Motor

• John Deere, liegender wassergekühlter Viertakt-Reihen-Zweizylinder-Motor mit Druckumlaufschmierung, oben-liegenden Ventilen, Ölbadluftfilter, variabler Zentrifugal-Drehzahlregler, dreifach-gelagerter Kurbelwelle und Wabenkühler.

"Benzin-Motor:"

• Bohrung = 119 mm, Hub = 139,7 mm
• Verdichtung = 7:1
• Nennleistung = 38,0 PS mit Nenndrehzahl
• Max. Leistung = 39,1 PS
• Max. Drehmoment = 122 Nm bei 1.300 U/min.
• Einlassventil-Durchmesser = 38,1 mm
• Größe des Vergaser = 38,1 mm

"All-Fuel-Motor:"

• Verdichtungsverhältnis = 4,9:1
• Nennleistung = 25,8 PS mit Nenndrehzahl
• Max. Leistung = 27,0 PS
• Einlassventil-Durchmesser = 39,7 mm
• Größe des Vergaser = 38,1 mm

"LPG-Motor:"

• Verdichtungsverhältnis = 8:1
• Nennleistung = 37,8 PS mit Nenndrehzahl
• Max. Leistung = 38,6 PS
• Einlassventil-Durchmesser = 38,1 mm
• Größe des Vergaser = 34,9 mm

Kupplung

• Handhebel-betätigte, trockene Zweischeibenkupplung

Getriebe

• Im Ölbad laufendes, geradverzahntes und unsynchronisiertes John Deere-Getriebe

6 Vorwärts- und 1 Rückwärtsgang

Geschwindigkeiten vor- und rückwärts

Geschwindigkeiten mit Bereifung 13.9-36

• 1.Gang = 2,41 km/h
• 2.Gang = 4,02 km/h
• 3.Gang = 5,63 km/h
• 4.Gang = 7,24 km/h
• 5.Gang = 9,25 km/h
• 6.Gang = 16,09 km/h

• Rückwärtsgang = 4,02 km/h

Zapfwelle

• Mittels separater Kupplung betätigte Getriebezapfwelle
• Stummel = 34,9 x 22,2 mm
• Drehzahl = 529 U/min.

• Riemenscheibe mit 246 mm Durchmesser und 184 mm breite
• 3.360 U/min. bei 1.325 U/min.- Motordrehzahl

Bremsen

• Pedal-betätigter Spreizschuh als Hinterradbremse ausgebildet, als Einzelradbremse verwendbar

Achsen

• Vorderachse bestehend aus zwei nebeneinander-liegenden Rädern

Spurweite = 186 bis 284 mm

• Starre Zahnachsen-Hinterachse

Verstellbare Spurweite = 1.422 bis 2.235 mm

Achslast der Benzin-Ausführung:

• Vorne = 581 kg
• Hinten = 2.291 kg

Achslast der All Fuel-Ausführung:

• Vorne = 590 kg
• Hinten = 2.248 kg

Achslast der LPG-Ausführung:

• Vorne = 617 kg
• Hinten = 2.300 kg

Lenkung

• Mechanische Schneckenlenkung mit hydraulischer Lenkhilfe

Hydrauliksystem und Kraftheber

• Pedal-betätigter motorhydraulischer Kraftheber mit Dreipunkt-Aufhängung, incl. Lage- und Tiefensteuerung

Steuergeräte

Elektrische Ausrüstung

• 6-Volt Einrichtung

Maße und Abmessungen

• Länge über alles = 3.370 mm
• Breite über alles = 2.200 mm
• Höhe über Auspuff = 2.110 mm
• Radstand = 2.286 mm
• Bodenfreiheit = 620 mm

Eigengewicht

• Ausführung-Benzin = 2.951 kg

• Ausführung-All Fuel = 2.917 kg

• Ausführung-LPG = 2.996 kg

Bereifung

Standardbereifung:

• Vorne = 5.50-16
• Hinten = 13.9-26 oder 12.4-26

Füllmengen

• Tankinhalt-Benzin = 68,1 l
• Tankinhalt-All Fuel = 58,7 l
• Tankinhalt-LPG = 124,9 l
• Startkraftstoff = 7,6 l (nur bei der Variante mit Vielstoffmotor)
• Kühlwasser = 10,4 l
• Motoröl = 5,6 l
• Hydraulik = 9,5 l

Verbrauch

• Kraftstoffverbrauch = 9,5 l/h-Vielstoff bei 25,8 PS und Nenndrehzahl

• Kraftstoffverbrauch = 12,4 l/h-Benzin bei 38,0 PS und Nenndrehzahl

• Kraftstoffverbrauch = 14,7 l/h-LPG bei 37,8 PS und Nenndrehzahl

Kabine

• Fahrerstand mit gepolstertem Fahrersitz

Sonderausrüstung

• All-Fuel-Motor
• LPG-Motor
• Betriebsstundenzähler
• Zigarettenanzünder
• Kühlerblende
• Float-Ride-Sitz

Sonstiges

"Produktionszahlen:"

• Benzin-Variante = 12.040 Exemplare
• All Fuel-Variante = 244 Exemplare
• LPG-Variante = 764 Exemplare

Literatur

• John Deere-Das Typenbuch (Albert Mößmer) Seite 58
• Nebraska-Museum, Tractor Test (Test-Nr. 590, 592 und 597)
• Nebraska-Tractor-Test (Test-Nr. 71, 95 und 96)
