Hanomag R 16 B

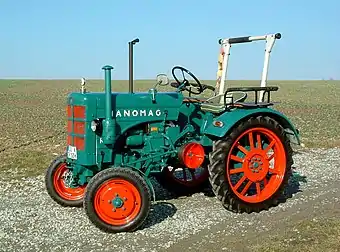

Hanomag R16B
Basisdaten
Hersteller/Marke:	Hanomag
Modellreihe:	R
Modell:	R 16 B
Bauweise:	rahmenlose Blockbauweise
Produktionszeitraum:	1950–1958
Stückzahl:	14300 ( A/B )
Maße
Eigengewicht:	1170 kg
Länge:	2680 mm
Breite:	1470 mm
Höhe:	bis Lenkrad: 1590 mm
Radstand:	1600 mm
Bodenfreiheit:	350 mm
Spurweite:	1250/1375/1500 mm
Wenderadius mit Lenkbremse:	2500 mm
Wenderadius ohne Lenkbremse:	3200 mm
Standardbereifung:	vorne: 4.50-16 AS Front hinten: 7-30
Motor
Nennleistung:	11,7 kW, 16 PS
Nenndrehzahl:	1600/min
Zylinderanzahl:	2
Hubraum:	1399 cm³
Kraftstoff:	Diesel
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Hinterradantrieb
Getriebe:	5/1- oder 10/2-Getriebe
Höchstgeschwindigkeit:	18,1 km/h

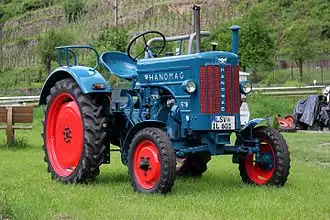

Hanomag R 16

Der Hanomag R 16 B (Normalradausführung) ist ein in den 1950er Jahren in Blockbauweise produzierter Kleintraktor. Er war für klein- bis mittelgroße Betriebe konstruiert worden.

Die Hochradausführung wurde unter der Bezeichnung Hanomag R 16 A angeboten.

Motor

• wassergekühlter Zweizylinder-Viertakt-Vorkammer-Dieselmotor vom Typ D14S, Hanomag-Eigenbau mit Druckumlaufschmierung durch Zahnradpumpe, hängende Kegelventile, 3-fach gelagerter Kurbelwelle, nassen Zylinderlaufbuchsen, Ölbadluftfilter, Spaltfilter, pneumatischem Drehzahlregler, Vollschaftkolben, Lamellenkühler und Umlaufkühlung mit Kurzschlusstheromstat.
• Leistung: 16 PS bei 1600/min
• Leerlaufdrehzahl: 630/min
• Bohrungsdurchmesser: 90 mm
• Hublänge: 110 mm
• Gewicht: 316 kg mit Anlasser und Träger, 296 kg mit Anlasser ohne Träger, 285 kg ohne Anlasser und ohne Träger
• Verdichtung = 20 : 1
• Max. Drehmoment = 7,5 mkp bei 1500/min
• Bosch-Drehzahlregler, Typ: EP/M 60 A 67 oder EP/M 60 AV 208 mit Klappenstutzen
• Geregelter Drehzahlbereich = 630–1600/min
• Bosch-Einspritzpumpe, Typ: PES 2 A 60 B 110 LS 41 oder PES 2 A 60 BLV 2586
• Bosch-Einspritzdüse, Typ: DN OSD 212/Bosch-Düsenhalter, Typ: KD 82 SDA 30/14
• Max. Einspritzdruck = 120 atü
• Ölbadluftfilter, Typ: LOZ 2–33

Kupplung

• Einscheiben-Trockenkupplung von Fichtel & Sachs, Typ: K 16

Getriebe

Serienmäßig hatte der R 16 B ebenso wie der R 16 A ein Fünfganggetriebe. Darüber hinaus gab es den Traktor mit einem Zehnganggetriebe, das 10 Vorwärts- und 2 Rückwärtsgänge hatte. So war der Traktor auch in Arbeiten einzubinden, die eine sehr langsame Zuggeschwindigkeit erforderten; die Höchstgeschwindigkeit im ersten Gang beim Zehnganggetriebe betrug bei voller Motordrehzahl 0,8 km/h.

• Hanomag-Wechselgetriebe mit 5 Vorwärtsgängen und einem Rückwärtsgang
• Wahlweise zusätzlich mit 3 Vorwärts- und einem Rückwärtsgang als Kriechganguntersetzung (850, 1100 und 1500 m/h bei Nenndrehzahl)
• 8 Vorwärts- und 2 Rückwärtsgänge

Geschwindigkeiten vor- und rückwärts

Zapfwelle

• wahlweise Getriebe-Heckzapfwelle, Drehzahl 545/min
• wahlweise mit Heck- oder seitlicher Riemenscheibe (Durchmesser = 270 mm)
• Riemengeschwindigkeit = 1120/min (16,4 m/s)

Bremsen

Der Hanomag R 16 B hat zwei Trommelbremsen hinten. Das Abbremsen eines einzelnen Hinterrades wurde durch das Umlegen eines Riegels an der Fußbremse ermöglicht.

• Hanomag und Deutsche Servobremse, Typ: 300x50 S

Achsen

• Vorderachse als ungefederte Pendelachse ausgeführt; Sonderausstattung mit Blattfederung möglich.
• zulässige Achslast vorne: 600 kg
• zulässige Achslast hinten: 850 kg
• Daraus ergibt sich ein zulässiges Gesamtgewicht von 1450 kg.
• Starre Hinterachse, Kegelräder mit Stirnradverzahnung und vier Ausgleichkegelräder

Lenkung

• ZF-Roßlenkung, Typ: ZF-142 (Schnecke mit feststehendem Lenkfinger)

Hydrauliksystem und Kraftheber

Hydraulik/Kraftheber waren als Sonderausrüstung erhältlich.

Steuergeräte

Elektrische Ausrüstung

Die Ausführung ohne elektrischen Anlasser ist mit einer 6-Volt-Lichtmaschine ausgestattet, die mit Anlasser mit einer 12-Volt-Lichtmaschine. Die wesentlichen elektrischen Abnehmer sind Glühkerzen, Beleuchtung mit Blinker sowie der Anlasser.

• Bosch-Anlasser 12 V – 1,8 PS, Bosch-Lichtmaschine 12 V – 75 W, Batterie 12 V – 70 Ah

Maße und Abmessungen

Hanomag R 16 B

• Länge = 2680 mm, breite mit schmaler Spur = 1500 mm, mit breiter Spur = 1690 mm, höhe = 1590 mm bis Lenkrad und 2110 mm mit Verdeck
• Spurweite vorne = 1470 mm, hinten = 1500 mm
• Spurweite mit Verstellfelgen vorne = 1220 mm, 1345 mm und 1470 mm, hinten = 1250 mm, 1375 mm und 1500 mm

Bereifung

• Serienbreifung vorne = 4.50–16 ASF (Felge = 300 D × 16), hinten = 7–30 AS (Felge = W 6 × 30)

Füllmengen

• Kraftstofftank: 25 l
• Getriebeöl: 20 l
• Kriechganggetriebe: 2,5 l
• Zwischengetriebe: 4 l
• Motorenöl: 6 l
• Kühlwasser: 11 l
• Lenkung: 0,4 l

Verbrauch

Sonderausrüstung

• elektrischer Anlasser
• Kriechganguntersetzung
• Zapfwelle
• Riemenscheibenantrieb seitlich
• Riemenscheibenantrieb hinten
• Mähbalken
• Fahrerdach mit Windschutzscheibe
• Hilfssitz auf Kotflügel
• Polstersitz
• hydraulischer Kraftheber
• hydraulischer Frontlader
• Winde mit Abstützung
• Kotflügel vorne
• gefederte Vorderachse
• Differentialsperre
• Sitzpolster
• Zug- und Drückvorrichtung
• Anbaugeräte aller Art

Literatur

• Hanomag Schlepper. Franckh'sche Verlagshandlung Stuttgart. ISBN 3-440-05922-7.
• Hanomag-Das Typenbuch ( A. Mößmer )
• Hanomag-Schlepper-Prospekte von 1926-1956 ( K.Häfner/M.Karle )
