Hanomag Granit 500/1 (S)

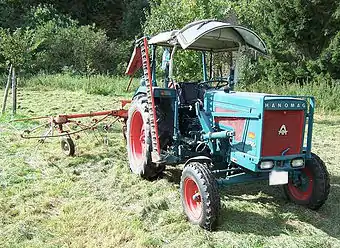

Hanomag Granit 500/1
Basisdaten
Hersteller/Marke:	Hanomag
Modellreihe:	Lepoix
Modell:	Granit 500/1 (S)
Bauweise:	Blockbauweise
Produktionszeitraum:	1966–1968
Stückzahl:	745
Maße
Eigengewicht:	2100 kg
Länge:	3420 mm
Breite:	1580 mm
Höhe:	1540 mm
Radstand:	2035 mm
Bodenfreiheit:	400 mm
Spurweite:	vorne: 1250–1800 mm hinten: 1250–1720 mm
Wenderadius mit Lenkbremse:	3200 mm
Wenderadius ohne Lenkbremse:	3500 mm
Standardbereifung:	vorne: 5,5-16, 6-16, 5-16, 7,5-16 hinten: 11-28, 11-32, 13-28
Motor
Nennleistung:	29 kW, 40 PS
Nenndrehzahl:	2400/min
Zylinderanzahl:	3
Hubraum:	2099 cm³
Kraftstoff:	Diesel
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Hinterradantrieb
Getriebe:	9/3-Getriebe
Höchstgeschwindigkeit:	20 bzw. 25,6 km/h

Der Granit 500/1 (S) ist ein Ende der 1960er Jahre von Hanomag gebauter Traktor. Der D21 Motor war vom Granit 500 (S) übernommen worden, ansonsten war der Schlepper eine komplette Neukonstruktion. Er war im Gegensatz zu seinen Vorgängern nicht mehr in Halbrahmenbauweise ausgeführt, sondern es war ein Schlepper in Blockbauweise. Zudem wurde der Granit 500/1 mit einem neuartigen Leichtschaltgetriebe ausgestattet, das drei Gruppen besaß. Auch war eine Version mit Schnelllaufgetriebe erhältlich. Der Granit 500/1 wurde im Januar 1968 durch den Granit 501 ersetzt.

Motor

• Hanomag, Typ: D 21 CR, wassergekühlter Viertakt-Dreizylinder-Reihenmotor mit Wirbelkammer-Verfahren, vierfach-gelagerter Kurbelwelle, nassen Zylinderlaufbuchsen, hängende Kegelventile, Fliehkraftregler, Druckumlaufschmierung, ÖL-Siebmantelfilter, Ölbadluftfilter und Thermostat-Zweikreiskühlung.
• Max. Öldruck = 3,5 bar
• Bosch-Fliehkraftregler, Typ: EP/RSV 250/1150 A 156 d
• Bohrung = 90 mm, Hub = 110 mm
• Verdichtung = 22:1
• Max. Drehmoment = 13,3 mkp bei 1700 U/min.
• Bosch-Kraftstoffpumpe, Typ: FP/KS 22 6/4
• Bosch-Kraftstofffilter, Typ: FJ/DF 5/103 mit Bosch-Vorreiniger, Typ: FJ/SJ 1/3 Z
• Bosch-Einspritzpumpe, Typ: PE 3 A 65 B 410 LS 1939
• Bosch-Düsenhalter, Typ: KB 50 SDA 531 / Bosch-Düsen, Typ: DN 4 SD 24
• Max. Einspritzdruck = 150 bar
• Ölbadluftfilter, Typ: LOZ 2,4 V 619 U

Kupplung

• Doppelkupplung, Typ: LUK ET 240/225 N 3580-0

Getriebe

• Hanomag-Gruppen-Wechselgetriebe, Typ: G 236
• Drei Vorwärtsgruppen mit je drei Gängen und einer Rückwärtsgruppe mit drei Gängen ( Kriech-, Acker-und Straßengruppe )
• 9 Vorwärts-und 3 Rückwärtsgänge

Geschwindigkeiten vor- und rückwärts

• Höchstgeschwindigkeit 20 km/h, bei S-Ausführung 25,6 km/h
• Kriechgruppe: 1.Gang = 1,7 km/h; 2.Gang = 2,5 km/h; 3.Gang = 3,1 km/h; R-Gang = 2,8 km/h.
• Ackergruppe: 1.Gang = 4,4 km/h; 2.Gang = 6,6 km/h; 3.Gang = 8,2 km/h; R-Gang = 7,5 km/h.
• Straßengruppe: 1.Gang = 10,2 km/h; 2.Gang = 15,3 km/h; 3.Gang = 20,0 km/h; R-Gang = 17,5 km/h.

Schnellgang-Ausführung

• Kriechgruppe: 1.Gang = 2,3 km/h; 2.Gang = 3,5 km/h; 3.Gang = 3,8 km/h; R-Gang = 3,8 km/h.
• Pflegegruppe: 1.Gang = 6,0 km/h; 2.Gang = 8,9 km/h; 3.Gang = 11,0 km/h; R-Gang = 10,2 km/h.
• Straßengruppe: 1.Gang = 13,9 km/h; 2.Gang = 20,8 km/h; 3.Gang = 25,6 km/h; R-Gang = 23,7 km/h.

Zapfwelle

• Motorzapfwelle mit Normprofil, 1 3/8"
• Drehzahlen = 540 und 1000 U/min.
• Optional mit hintenliegender Riemenscheibe, 225 mm Durchmesser und 140 mm Breite
• Drehzahl = 1495 U/min. / Riemengeschwindigkeit = 17,6 m/sec. / Leistung = 38 PS

Bremsen

• Deutsche Perrot Bremse, Typ: 400x60 SM
• Fußbetätigte Innenbackenbremse mit Servowirkung auf die Hinterräder wirkend, als Lenkbremse zu verwenden
• Mechanische Innenbackenbremse mit Servowirkung als Handbremse, aufs Getriebe wirkend

Achsen

• Faust-Pendelachse als Vorderachse ( Optional als Teleskopachse )
• Starre Hinterachse ( Optional mit Verstellfelgen )
• Mechanische Ausgleichsperre
• Achslast vorne = 1420 kg, hinten = 2560 kg

Lenkung

• ZF Gemmer 28
• Optional als Servolenkung

Hydrauliksystem und Kraftheber

• Hydraulischer Kraftheber mit Dreipunktaufhängung
• Optional mit Hanomag-Pilot-Regelhydraulik
• Bosch-Förderpumpe, Typ: HY/ZE 16 CR 13 oder HY/ZFR 1/8 CL 104
• Förderleistung = 19 l/min. bei 150 bar
• Max. Hubkraft = 1650 kg

Steuergeräte

Elektrische Ausrüstung

• Bosch-Lichtanlage nach STVZO; Bosch-Anlasser 12V-4 PS; Bosch-Lichtmaschine 12V-90 W, Batterie 12V-105 Ah;
• Glühkerzen, Bosch KE/GSA 10/1 oder Beru 170 M

Maße und Abmessungen

• Länge = 3420 mm, breite = 1580 mm, höhe = 1540 mm bis Lenkrad
• Spurweite vorne = 1250, 1375, 1500, 1600, 1700 und 1800 mm
• Spurweite hinten = 1250, 1370, 1380, 1500, 1600 und 1720 mm
• Leergewicht = 2100 kg / zul. Gesamtgewicht = 3450 kg

Bereifung

• Serienbereifung vorne = 5.50-16 ASF, hinten = 9-32 AS
• Optional vorne = 6.00-16 oder 7.50-16 ASF, hinten = 9-36, 10-28, 11-28 und 11-32 AS

Hinten außen in Meter: 1,50m

Füllmengen

• Tankinhalt = 67 l
• Kühlsystem = 12 l
• Motoröl = 6,5 l
• Riemenantrieb = 6.5 l
• Ölbadluftfilter = 0,75 l
• Mähantrieb = 0,5 l
• Einspritzpumpe = 0,6 l
• Lenkung = 0,4 l

Verbrauch

Kabine

• Fahrerplattform mit gepolsteter Parallelogrammsitz mit hydraulischer Dämpfung und Kotflügelsitz
• Optional mit Fritzmeier-Verdeck und Rückscheinwerfer

Sonderausrüstung

• Mähwerk
• Regelhydraulik
• Frontlader LFE
• Fritzmeier-Verdeck M215
• Arbeitsscheinwerfer hinten
• Radgewichte

Literatur

• Hanomag-Das Typenbuch ( A. Mößmer )
• OLDTIMER TRAKTOR Ausgabe 01/2011, Seite 14 ff.
