| Hanomag AR 38 | |
|---|---|

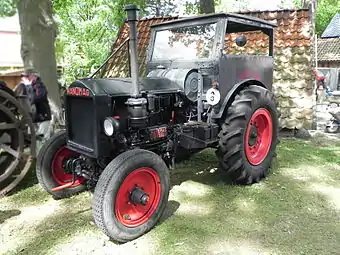

 Hanomag AR38 (Baujahr 1942) | |
| Basisdaten | |
| Hersteller/Marke: | Hanomag |
| Modellreihe: | A |
| Modell: | AR 38 |
| Bauweise: | Blockbauweise |
| Produktionszeitraum: | 1936–1941/43? |
| Stückzahl: | 910 |
| Maße | |
| Eigengewicht: | 3200 kg |
| Länge: | 3420 mm |
| Breite: | 1750 mm |
| Höhe: | 1530 mm |
| Radstand: | 1990 mm |
| Spurweite: | vorne: 1355 mm hinten: 1320 mm |
| Standardbereifung: | vorne: Eisen oder 6-20 hinten: Eisen oder 12,75-28 |
| Motor | |
| Nennleistung: | 28 kW, 38 PS |
| Nenndrehzahl: | 1100 (oder 1300?)/min |
| Zylinderanzahl: | 4 |
| Hubraum: | 5195 cm³ |
| Kraftstoff: | Diesel |
| Kühlsystem: | Wasserkühlung |
| Antrieb | |
| Antriebstyp: | |
| Getriebe: | 3/1-Schaltgetriebe |
| Höchstgeschwindigkeit: | 8 km/h |
Der Hanomag-Ackerschlepper AR 38 hat 38 PS und wurde ab 1936 als Gegenstück zum Straßenschlepper AGR 38 hergestellt.
Motor
- wassergekühlter Vierzylinder-Dieselmotor von Hanomag, Typ D52
Kupplung
Getriebe
- Schaltgetriebe mit 3 Vorwärtsgängen und 1 Rückwärtsgang
Geschwindigkeiten vor- und rückwärts
Zapfwelle
Bremsen
- Getriebebremse
Achsen
Lenkung
Hydrauliksystem und Kraftheber
Steuergeräte
Elektrische Ausrüstung
Maße und Abmessungen
Bereifung
Füllmengen
- Tankinhalt: 84 l Diesel („Trommeltank“ zwischen Lenkrad und Motorhaube)
Verbrauch
Sonderausrüstung
- festes Verdeck
- u.a.
