Ford TW-20 (A)

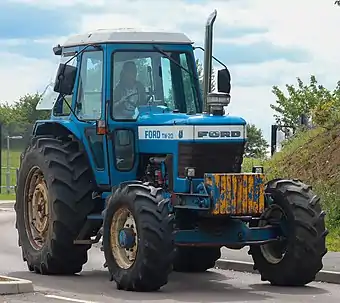

Ford TW-20
Basisdaten
Hersteller/Marke:	Ford
Modellreihe:	10 er-TW Baureihe
Modell:	TW-20 (A)
Bauweise:	Blockbauweise mit Hilfsrahmen
Produktionszeitraum:	1979–1983
Maße
Eigengewicht:	5.828 (A: 6.004) kg
Länge:	4.470 (A: 4.510) mm
Breite:	2.200 mm
Höhe:	2.950 mm
Radstand:	2.786 (A: 2.812) mm
Bodenfreiheit:	640 (A: 400) mm
Spurweite:	vorne: 1.524-2.134 mm hinten: 1.524-2.794 mm
Wenderadius mit Lenkbremse:	4.060 (A: 4.400) mm
Wenderadius ohne Lenkbremse:	4.570 (A: 6.200) mm
Standardbereifung:	vorne: 11.00-16 ASF (A: 14.9-24 AS) hinten: 18.4-38 AS
Motor
Nennleistung:	107,4 kW, 146 PS
Nenndrehzahl:	2.200/min
Zylinderanzahl:	6
Hubraum:	6.582 cm³
Kraftstoff:	Diesel
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Heck- und Allradantrieb
Getriebe:	14 V/4 R oder 16 V/4 R
Höchstgeschwindigkeit:	25 oder 30 km/h

Das Modell TW-20 ist das Nachfolgemodell des Ford 9700. Wie bei seinem Vorgänger war für Deutschland ausschließlich die Allradvariante mit 14/4 Dual Power-Getriebe im Angebot. Zum kleineren Bruder unterschied er sich nur durch den Abgasturbolader.

Motor

• Ford, Typ: 401 DFT, stehender, wassergekühlter Viertakt-Sechszylinder-Reihen-Saugmotor mit Direkteinspritzung, Membran-Kraftstoffpumpe, Kraftstofffilter mit Wasserabscheider, Druckumlaufschmierung mittels Zahnradpumpe, Mehrloch-Einspritzdüse, hängende Ventile, integrierter Zentrifugal-Fliehkraftregler, zahnradgetriebene Nockenwelle, Verteiler-Einspritzpumpe, siebenfach-gelagerte Kurbelwelle, Dreiring-Leichtmetall-Kolben, Trockenluftfilter, Thermostat, Abgasturbolader, Lamellenkühler und Ventilator.

• Bohrung = 111.76, Hub = 111.76
• Verdichtungsverhältnis = 15,6:1
• Max. Drehmoment = 564 Nm bei 1.600 U/min.
• Geregelter Drehzahlbereich = 600 bis 2.375 U/min.
• Max. Einspritzdruck = 205 bar

Kupplung

• Pedal-betätigte, trockene Einscheibenkupplung

356 mm Scheiben-Durchmesser

• Handhebel-betätigte, nasse Lamellenkupplung als Zapfwellenkupplung

Getriebe

• Im Ölbad laufendes FORD-Dual-Power-Triebwerk, in der 25 km/h.- Ausführung
• Wechselgetriebe mit vier Vorwärts- und einem Rückwärtsgang
• Gruppengetriebe mit zwei Gruppen, in Acker- und Straßengruppe unterteilt
• In der Straßengruppe war der vierte Gang gesperrt
• Unter Last schaltbares Untersetzergetriebe, das die Geschwindigkeit um 22 % reduziert

14 Vorwärts - und 4 Rückwärtsgängen

"Optional:"

• Im Ölbad laufendes FORD-Dual-Power-Triebwerk, in der 30 km/h.- Ausführung
• Wechselgetriebe mit vier Vorwärts- und einem Rückwärtsgang
• Gruppengetriebe mit zwei Gruppen, in Acker- und Straßengruppe unterteilt
• Unter Last schaltbares Untersetzergetriebe, das die Geschwindigkeit um 22 % reduziert

16 Vorwärts - und 4 Rückwärtsgängen

Geschwindigkeiten vor- und rückwärts

Geschwindigkeiten des 14-Gang Triebwerk mit Bereifung 18.4-38 AS

Geschwindigkeiten des 16-Gang Triebwerk mit Bereifung 18.4-38 AS

Zapfwelle

• Unabhängige unter Last schaltbare Motorzapfwelle mit separater hydraulischer Kupplung
• Wechselbarer Stummel, 1 3/8"- 6 Keile oder 1 3/8"- 21 teilig
• Zweifach schaltbar, 540/1.000 U/min.

540 U/min. bei 1.873 U/min.- Motordrehzahl

• 1.000 U/min. bei 1.918 U/min.- Motordrehzahl

Übertragbare Leistung = 98,0 kW

• 1.146 U/min. mit Nenndrehzahl

Übertragbare Leistung = 101,1 kW

Bremsen

• Pedal-betätigte, hydraulisch-nasse Scheibenbremse auf die Hinterräder wirkend, als Einzelradbremse ausgebildet

• Handhebel-betätigte Feststellbremse als Scheibenbremse ausgebildet, auf das Getriebe wirkend

Achsen

• Pendelnd-gelagerte Teleskop-Vorderachse

Verstellbare Spurweite = 1.524 bis 2.134 mm

• Allrad mit unter Last schaltbarer, pendelnd-gelagerter ZF-Lenktrieb-Vorderachse mit seitlicher Gelenkwelle und Selbstsperrdifferential

Verstellbare Spurweite mittels Radumschlag = 1.740 und 1.946 mm

• Hinterachse doppelt untersetzt, mit Kegelradgetriebe und Planeten-Endantrieb

Hydraulisch-betätigte Differentialsperre

• Verstellbare Spurweite = 1.524 bis 2.794 mm (Allrad = 1.662 und 1.865 mm)

• Vordere Achslast = 1.588 kg
• Hintere Achslast = 4.416 kg

Lenkung

• Hydrostatische Lenkung mit verstellbarer Lenksäule und separater Hydraulikpumpe

Förderleistung = 15,9 l/min. bei 115 bar

Hydrauliksystem und Kraftheber

• Hydraulischer Ford-Regelkraftheber mit mechanischer Unterlenkerregelung
• Einfachwirkender Hubzylinder
• Optional mit zwei Zusatz-Hubzylinder
• Dreipunktaufhängung der Kategorie III
• Regelventil zur Regulierung der Ölmenge

Funktionen = Heben, Senken, Schwimmstellung, Tiefen-, Zugkraft-, Misch- und Positionsregelung

• Permanent angetriebene Zahnradpumpe mittels Antriebswelle der Zapfwelle

Förderleistung = 60,6 l/min. bei 173 bar

• Max. Hubkraft an den Koppelpunkten = 3.680 kg

• Max. durchgehende Hubkraft bei 600 mm Hubweg = 2.585 kg

Steuergeräte

Elektrische Ausrüstung

• 12 Volt-Einrichtung nach StVZO

• LUCAS-Anlasser, Typ: M 50 G

• LUCAS-Lichtmaschine, 12 V-72 A

• Batterie, 12 V-128 Ah

Maße und Abmessungen

• Länge über alles = 4.470 mm (Allrad = 4.581 mm)
• Breite je nach Spurweite = 2.200 bis 2.640 mm
• Höhe über Kabine = 2.949 mm
• Höhe über Auspuff = 3.188 mm

• Radstand = 2.786 mm (Allrad = 2.812 mm)
• Bodenfreiheit unter der Vorderachse = 640 mm (Allrad = 400 mm)

• Eigengewicht = 5.828 kg
• Eigengewicht-Allrad = 6.004 kg
• Zul. Gesamtgewicht = 8.165 kg

Bereifung

"Standardbereifung"

• Vorne = 11.00-16 AS Front
• Hinten = 18.4-38 AS

"Standardbereifung-ALLRAD"

• Vorne = 14.9-28 AS
• Hinten = 18.4-38 AS

Füllmengen

• Tankinhalt = 200,0 l
• Motoröl incl. Filter = 11,4 l
• Getriebe - Hinterachse und Hydraulik = 65,4 l
• Lenkung = 2,8 l
• Kühlsystem = 22,9 l
• Vorderachse = 7,0 l
• Endantriebe je 2,2 l
• Radnaben = 1,0 l

Verbrauch

• Kraftstoffverbrauch = 30,7 l/h bei 98,0 kW und 1.918 U/min.

Kabine

• Schallisolierte "Q-CAB"-Sicherheitskabine 84 dB(A) mit verstellbarem Komfortsitz, höhen- und neigungsverstellbare Lenksäule, Heizungs- und Lüftungsanlage, Traktormeter, Kontrollleuchten und Betriebsstundenzähler

Sonderausrüstung

• Radgewichte
• Radio
• Klimaanlage

Literatur

• Ford Traktoren 1964-1981 (Gerald Sandrieser/Hartmut Lindner) Seite 230

Quellen

• Nebraska-Tractor-Test (Test-Nr. 1300/79)
