Ford 3600 (A)

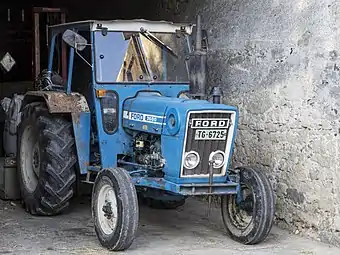

Ford 3600
Basisdaten
Hersteller/Marke:	Ford
Modellreihe:	600er Baureihe (7 A 1)
Modell:	3600 (A)
Bauweise:	Blockbauweise
Produktionszeitraum:	1975–1981
Maße
Eigengewicht:	1.810 (A: 2.350) kg
Länge:	3.232 mm
Breite:	1.695 mm
Höhe:	2.270 mm
Radstand:	1.927 mm
Bodenfreiheit:	575 mm
Spurweite:	vorne: 1.232-2.045 mm hinten: 1.334-1.944 mm
Wenderadius mit Lenkbremse:	3.010 mm
Wenderadius ohne Lenkbremse:	3.240 mm
Standardbereifung:	vorne: 6.00-16 ASF (A: 8.3-24 AS) hinten: 13.6-28 AS
Motor
Nennleistung:	34,6 kW, 47 PS
Nenndrehzahl:	2.000/min
Zylinderanzahl:	3
Hubraum:	2.862 cm³
Kraftstoff:	Diesel
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Heck- oder Allradantrieb
Getriebe:	8 V/2 R
Höchstgeschwindigkeit:	30 km/h

Als Nachfolgemodell des Ford 3000 stellte Ford im Jahr 1975 den FORD 3600 vor. Mit nur geringen technischen Änderungen, löste die 600 er-Baureihe die 1.000 er-Baureihe ab. Drei Jahre später folgte mit der Allrad-Variante, eine weitere Ausführung des Ford 3600.

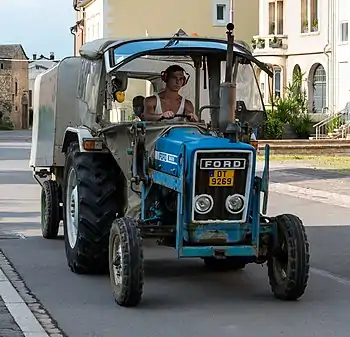

Ford 3600 (Juni 2016).

Motor

• Ford, stehender, wassergekühlter Viertakt-Dreizylinder-Reihen-Saugmotor mit Direkteinspritzung, Druckumlaufschmierung mittels Zahnradpumpe, CAV-Mehrloch-Einspritzdüse, hängende Ventile, integrierter CAV-Zentrifugal-Fliehkraftregler, zahnradgetriebene Nockenwelle, CAV-Kraftstofffilter mit Wasserabscheider, Querstrom-Zylinderkopf, CAV-Verteiler-Einspritzpumpe, vierfach-gelagerte Kurbelwelle, Dreiring-Leichtmetall-Kolben, BURGESS-Ölbadluftfilter, Thermostat, Kühler und Ventilator.

• Bohrung = 106,68 mm, Hub = 106,68 mm
• Verdichtungsverhältnis = 16,3:1
• Drehmoment bei Höchstleistung = 139,4 Nm
• Max. Drehmoment = 171 bei 1.140 U/min.
• Geregelter Drehzahlbereich = 600 bis 2.275 U/min.
• Einspritzmenge = 12,1 cm³ bei 200 Einspritzungen und 900 U/min.
• Max. Einspritzdruck = 200 bar

• CAV-Einspritzpumpe, Typ: R 09882 NT
• CAV-Einspritzdüse, Typ: BDLL 150 S 6665
• Kühler-Ventilator mit vier Blätter und 406 mm Durchmesser

Kupplung

• Pedal-betätigte, trockene BORG & BECK-Doppelkupplung

Fahrkupplung mit 280 mm Scheiben-Durchmesser

• Zapfwellenkupplung mit 216 mm Scheiben-Durchmesser

Getriebe

• Im Ölbad laufendes Ford-Gruppengetriebe mit Zweihebel-Bedienung
• Alle Zahnräder im ständigen Eingriff
• Wechselgetriebe mit vier Vorwärts- und einem Rückwärtsgang
• Gruppengetriebe mit zwei Gruppen, in die Bereiche L und H unterteilt

8 Vorwärts- und 2 Rückwärtsgänge

Geschwindigkeiten vor- und rückwärts

Geschwindigkeiten mit Bereifung 13.6-28 AS

Zapfwelle

• Mechanisch-betätigte, unabhängige Motorzapfwelle
• Stummel = 1 3/8"- 6 Keile (Form-1)
• Einfach schaltbar, 540 U/min.

• 540 U/min. bei 1.811 U/min.- Motordrehzahl

Übertragbare Leistung = 29,0 kW

• Oder 596 U/min. mit Nenndrehzahl

Übertragbare Leistung = 30,5 kW

• Optional aufsteckbare Riemenscheibe mit 260 mm Durchmesser und 165 mm Breite

1.113 U/min. mit Nenndrehzahl

• Riemengeschwindigkeit = 15,2 m/s

Bremsen

• Pedal-betätigte GIRLING-Trommelbremse auf Hinterräder wirkend, als Einzelradbremse ausgebildet

• Mechanisch-betätigte Handbremse auf das Getriebe wirkend

Max. mittlere Verzögerung = 4,9 m/s² mit 310 N-Pedaldruck

Achsen

• Pendelnd-gelagerte, dreiteilige Teleskop-Vorderachse

Sechsfach-verstellbare Spurweite in Stufen von 101,6 mm = 1.232 bis 2.045 mm

• Hinterachse doppelt untersetzt, mit Kegelradgetriebe, Tellerrad und Endantrieb

Pedal-betätigte Differentialsperre

• Vierfach-verstellbare Spurweite in Stufen von 101,6 mm = 1.334 bis 1.944 mm

• Vordere Achslast = 745 kg
• Hintere Achslast = 1.065 kg

Lenkung

• Mechanisch-betätigte Kugelumlauflenkung

Übersetzungsverhältnis = 15,4:1

• Optional mit hydraulischer Lenkhilfe

Hydrauliksystem und Kraftheber

• Hydraulischer Ford-Regelkraftheber mit mechanischer Oberlenkerregelung und Zweihebel-Bedienung
• Einfachwirkender Hubzylinder
• Dreipunktaufhängung der Kategorie I/II
• Ölstrom-Regelventil für exakte automatische Steuerung

Funktionen = Heben, Senken, Zug- und Positionsregelung

• Permanent angetriebene PLESSEY-Zahnradpumpe

Förderleistung = 31,4 l/min. bei 175 bar und 29,6 l/min. bei 158 bar

• Leistung der Hydraulik = 7,8 kW

• Max. Hubkraft an den Koppelpunkten = 1.270 kg

Steuergeräte

• Ein Zusatz-Steuerventil für Frontlader oder Mähwerkaufzug

• Optional: Zusatzsteuerventile, einfach- oder doppeltwirkend

• Optional: Hydraulikleitungen mit Abreisskupplungen

Elektrische Ausrüstung

• 12 Volt-Einrichtung nach StVZO

• Batterie, 12 V-128 Ah

• LUCAS-Anlasser, Typ: M 45 G

• LUCAS-Lichtmaschine, Typ: 12 V-15 ACR (28 A)

Maße und Abmessungen

• Länge über alles = 3.232 mm
• Breite je nach Spurweite = 1.695 bis 2.440 mm
• Höhe über Auspuff = 2.270 mm

• Radstand = 1.927 mm (Allrad = 1.950 mm)
• Bodenfreiheit unter der Vorderachse = 575 mm

• Betriebsgewicht = 2.100 kg
• Betriebsgewicht-Allrad = 2.350 kg

Bereifung

"Standardbereifung"

• Vorne = 6.00-16 AS Front
• Hinten = 11-28 AS

Optional

• Vorne = 6.00-19 AS Front
• Hinten 12.4-28, 11-32, 12.4-32, 13.6-28 und 12-20 AS

"Standardbereifung-Allrad"

• Vorne = 8.3-24 AS
• Hinten = 13.6-28 AS

Optional

• Vorne = 8-24 AS
• Hinten = 12-28 AS

Füllmengen

• Tank = 49,1 l (ab 1976 = 57 l)
• Motoröl incl. Filter = 6,6 l
• Getriebe = 13,0 l
• Hinterachse und Hydraulik = 23,3 l
• Vorderachse-Allrad = 2,5 l
• Kühlsystem = 10,4 l
• Ölbad-Luftfilter = 1,14 l

Verbrauch

• Kraftstoffverbrauch = 10,1 l/h bei 30,2 kW und Nenndrehzahl

Kabine

• Fahrerstand mit Sicherheitsrahmen, verstellbarem-gefedertem BOSTROM-Komfortsitz, Traktometer, Kraftstoffanzeiger, Fernthermometer, Öldruck- und Ladekontrolleuchte und linkem Beifahrersitz

• Optional: Fritzmeier-Verdeck, Typ: M 711 oder Fritzmeier-Europa-Kabine mit Heizung, Lüftung, Scheiben-Wisch-Waschanlage
• Verdeck mit gewölbte, hochklappbarer Windschutzscheibe

Sonderausrüstung

• STOLL-Frontlader Typ: ALN-2 oder ALS-3
• Kriechgänge
• Zugpendel
• Radgewichte
• Arbeitsscheinwerfer
• Kabine
• Verdeck
• Anbaumähwerke
• Radio
• Allrad
• Zusatzsteuerventile
• Hydraulikleitungen mit Abreißkupplungen
• Hydraulische Lenkhilfe

Literatur

• Ford Traktoren 1964-1981 (Gerald Sandrieser/Hartmut Lindner) Seite 186
