Fiat 215 (DT)

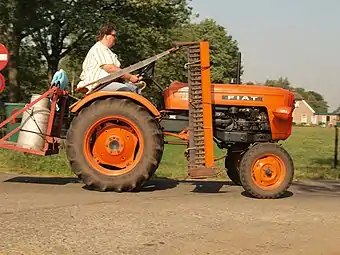

Fiat 215
Basisdaten
Hersteller/Marke:	Fiat
Modellreihe:	Diamant-Serie
Modell:	215 (DT)
Produktionszeitraum:	1965–1968
Maße
Eigengewicht:	970 (DT: 1.100) kg
Länge:	2.601 mm
Breite:	1.230 mm
Höhe:	1.311 mm
Radstand:	1.699 mm
Bodenfreiheit:	450 mm
Spurweite:	vorne: 1.050-1.650 mm hinten: 1.000-1.700 mm
Standardbereifung:	vorne: 5.50-15 ASF (DT: 7.50-16 AS) hinten: 9.5-24 AS
Motor
Nennleistung:	14,7 kW, 20 PS
Nenndrehzahl:	2.300/min
Zylinderanzahl:	2
Hubraum:	1.135 cm³
Kraftstoff:	Diesel
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Heck- oder Allradantrieb
Getriebe:	6V/2R
Höchstgeschwindigkeit:	22 km/h

Im Jahr 1965 stellte Fiat die erste vereinheitliche Baureihe ins Schlepper-Programm. Die als "Diamant-Serie" bezeichnete Baureihe umfasste fünf Modelle. Das Einstiegsmodell stellte der Fiat 215 (DT) dar. Dieser kleine Traktor war eine konsequente Weiterentwicklung des 211 R. Neuerungen waren der verbesserte Komfort, der geringere Kraftstoffverbrauch und die synchronisierten Gänge.

Motor

• Fiat, Typ: 614, stehender wassergekühlter Reihen-Viertakt-Zweizylinder-Dieselmotor mit Vorkammer-Verfahren, Druckumlaufschmierung, Bosch-Verstellregler, hängende Ventile, trockene Zylinderlaufbuchsen, hängende Ventile, zahnradgetriebene Nockenwelle, Bosch-Kraftstoffpumpe, Ölbadluftfilter, Bosch-Zapfendüse, dreifach-gelagerter Kurbelwelle, Bosch-Einspritzpumpe sowie Kühler mit Thermostat und Lüfter.

• Bohrung = 85 mm, Hub = 100 mm
• Verdichtungsverhältnis = 21:1
• Max. Drehmoment = 67 Nm bei 1.520 U/min.
• Max. Einspritzdruck = 122 bar

Kupplung

• Pedal-betätigte, trockene Einscheibenkupplung

Getriebe

• Im Ölbad laufendes Fiat-Zahnradgetriebe

6 Vorwärts- und 2 Rückwärtsgang

Geschwindigkeiten vor- und rückwärts

Geschwindigkeiten mit Bereifung 9,5-24 AS

• 1.Gang = 2,0 km/h
• 2.Gang = 3,5 km/h
• 3.Gang = 5,7 km/h
• 4.Gang = 7,8 km/h
• 5.Gang = 13,2 km/h
• 6.Gang = 21,7 km/h

• 1.Rückwärtsgang = 3,1 km/h
• 2.Rückwärtsgang = 11,9 km/h

Zapfwelle

• Handhebel-betätigte, kupplungsabhängige Getriebezapfwelle, als Wegzapfwelle schaltbar
• Stummel = 1 3/8"
• Einfach schaltbar, 540 U/min.

574 U/min. mit Nenndrehzahl

• Optional Riemenscheibe mit 250 mm Durchmesser und 150 mm Breite

1.195 U/min. mit Nenndrehzahl

Bremsen

• Pedal-betätigte Trommelbremsen auf die Hinterräder wirkend, als Einzelradbremse ausgebildet

Achsen

• Pendelnd aufgehängte Teleskop-Vorderachse

• Starre Hinterachse mit Ritzel, Kegelrad und Stirnradantrieb
• Pedal-betätigte Differentialsperre

Lenkung

• Mechanische Zahnradlenkung

Hydrauliksystem und Kraftheber

• Auf Wunsch mit hydraulischem Kraftheber
• Ein einfachwirkendes Steuergerät

Funktionen = Heben, Senken, Position- und Lageregelung

• Plessey-Hydraulikpumpe

Förderleistung = 8,0 l/min. bei 147 bar

• Max. Hubkraft an den Koppelpunkten = 550 kg

Steuergeräte

Elektrische Ausrüstung

Maße und Abmessungen

• Länge über alles = 2.601 mm
• Breite je nach Spurweite = 1.230 bis 2.910 mm
• Höhe über Lenkrad = 1.311 mm

• Radstand = 1.699 mm
• Bodenfreiheit unter der Vorderachse = 450 mm

Bereifung

Standardbereifung

• Vorne = 5.50-15 AS Front (Allrad = 7.50-16 AS)
• Hinten = 9.5-24 AS

Füllmengen

• Tankinhalt = 23,8 l

Verbrauch

Kabine

• Fahrerstand mit gefederter Sitzschale incl. Kissen und linkem Kotflügelsitz

Sonderausrüstung
