Fiat 211 R (A)

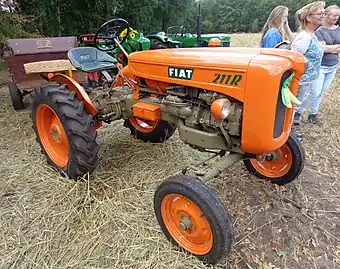

Fiat 211 R
Basisdaten
Hersteller/Marke:	Fiat
Modellreihe:
Modell:	211 R (A)
Produktionszeitraum:	1958–1964
Maße
Eigengewicht:	915 (A: 1.050) kg
Länge:	2.601 (A: 2.690) mm
Breite:	1.203 mm
Höhe:	1.560 mm
Radstand:	1.699 mm
Bodenfreiheit:	455 mm
Spurweite:	vorne: 1.049-1.651 mm hinten: 1.000-1.699 mm
Wenderadius mit Lenkbremse:	3.100 mm
Standardbereifung:	vorne: 5.50-15 ASF (A: 7.50-16 AS) hinten: 9.5-24 AS (A: 8.3-24 AS)
Motor
Nennleistung:	14,7 kW, 20 PS
Nenndrehzahl:	2.300/min
Zylinderanzahl:	2
Hubraum:	1.135 cm³
Kraftstoff:	Diesel
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Heck- oder Allradantrieb
Getriebe:	6V/2R
Höchstgeschwindigkeit:	22 km/h

Der Fiat 211 R war der direkte Nachfolger des Fiat 18 "La Piccola". Dabei wurde dieses Modell unter anderen als Wein-, Obst- und Reihenkultur-Variante angeboten. Wie sein Vorgänger, war er als Tragschlepper konzipiert. Neben der 20 PS Diesel-Variante gab es noch eine 22 PS Benzin-Variante mit der Bezeichnung 211 Rb.

Motor

• Fiat, Typ: 614 stehender wassergekühlter Reihen-Viertakt-Zweizylinder-Dieselmotor mit Vorkammer-Verfahren, Druckumlaufschmierung, Bosch-Vakuum-Verstellregler, hängende Ventile, zahnradgetriebene Nockenwelle, Bosch-Kraftstoffpumpe, Ölbadluftfilter, Bosch-Zapfendüse, zweifach-gelagerter Kurbelwelle, Bosch-Vierkolben-Einspritzpumpe sowie Kühler mit Thermostat und Lüfter.

• Bohrung = 85 mm, Hub = 100 mm
• Hubraum = 1.135 cm³
• Verdichtungsverhältnis = 21,5:1
• 20 PS Nennleistung bei 2.300 U/min.
• Max. Drehmoment = 66,0 Nm bei 1.500 U/min.
• Geregelter Drehzahlbereich = 420 bis 2.600 U/min.
• Max. Einspritzdruck = 122 bar

• Fiat, stehender wassergekühlter Viertakt-Vierzylinder-Benzinmotor

• Bohrung = 72 mm, Hub = 75 mm
• Hubraum = 1.221 cm³
• Verdichtungsverhältnis = 7,1:1
• 22 PS Nennleistung bei 2.200 U/min.

Kupplung

• Pedal-betätigte, trockene Einscheibenkupplung

Getriebe

• Im Ölbad laufendes Fiat-Zahnradgetriebe

6 Vorwärts- und 2 Rückwärtsgang

Geschwindigkeiten vor- und rückwärts

Geschwindigkeiten mit Bereifung 9-24 AS

• 1.Gang = 2,0 km/h
• 2.Gang = 3,5 km/h
• 3.Gang = 5,7 km/h
• 4.Gang = 7,8 km/h
• 5.Gang = 13,3 km/h
• 6.Gang = 21,7 km/h

• 1.Rückwärtsgang = 3,1 km/h
• 2.Rückwärtsgang = 11,9 km/h

Zapfwelle

• Handhebel-betätigte, kupplungsabhängige Getriebezapfwelle, als Wegzapfwelle schaltbar
• Stummel = 1 3/8"
• Einfach schaltbar, 540 U/min.

575 U/min. mit Nenndrehzahl

Optional Riemenscheibe mit 250 mm Durchmesser und 150 mm Breite

• 1.195 U/min. mit Nenndrehzahl

Riemengeschwindigkeit = 15,6 m/s

Bremsen

• Pedal-betätigte Trommelbremsen auf die Hinterräder wirkend, als Einzelradbremse ausgebildet

Achsen

• Pendelnd aufgehängte Teleskop-Vorderachse

Verstellbare Spurweite = 1.049 bis 1.651 mm

• Starre Hinterachse mit Ritzel, Kegelrad und Stirnradantrieb
• Pedal-betätigte Differentialsperre

Verstellbare Spurweite = 1.000 bis 1.699 mm

Lenkung

• Mechanische Zahnradlenkung

Hydrauliksystem und Kraftheber

• Auf Wunsch mit hydraulischem Kraftheber
• Ein einfachwirkendes Steuergerät

• Plessey-Hydraulikpumpe

Förderleistung = 7,5 l/min. bei 147 bar

• Max. Hubkraft an den Koppelpunkten = 400 kg

Steuergeräte

Elektrische Ausrüstung

• 24 Volt-Einrichtung

Maße und Abmessungen

• Länge über alles = 2.601 mm (Allrad = 2.690 mm)
• Breite je nach Spurweite = 1.203 bis 1.911 mm
• Höhe über Lenkrad = 1.560 mm

• Radstand = 1.699 mm
• Bodenfreiheit unter der Vorderachse = 455 mm
• Kleinster Wenderadius = 3.100 mm

Bereifung

• Vorne = 5.50-15 AS Front (Allrad = 7.50-16 AS)
• Hinten = 9.5-24 AS (Allrad = 8.3-24 AS)

Optional:

• Vorne = 4.00-15 AS Front
• Hinten = 9-24 AS

Füllmengen

• Tankinhalt = 39,0 l
• Getriebe = 12,5 l
• Riemenscheibe = 0,4 l
• Hydraulik = 3,2 l

Verbrauch

Kabine

• Fahrerstand mit gefederter Sitzschale und Muschelkotflügel

Sonderausrüstung
