Fendt Farmer 2 E

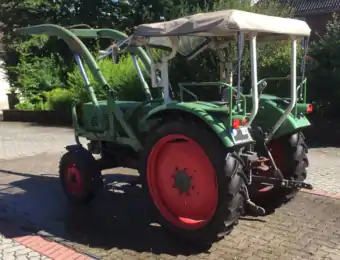

Fendt Farmer 2E
Basisdaten
Hersteller/Marke:Fendt
Modellreihe:Farmer 2
Modell:Farmer 2 E
Bauweise: rahmenlose Blockbauweise
Produktionszeitraum:1968–1970
Stückzahl: 140
Maße
Eigengewicht:1960 kg
Länge:3264 mm
Breite:1562 mm
Höhe:1587 (2250 mit Verdeck) mm
Radstand: 1968 mm
Bodenfreiheit: 405 mm
Spurweite:1250, 1360, 1500 mm vorne: 1250 - 1726 mm
hinten: 1250 - 1726 mm
Wenderadius mit Lenkbremse: 3220 mm
Wenderadius ohne Lenkbremse: 3500 mm
Standardbereifung:vorne: 6.00-16 ASF; 7.50-16 ASF
hinten: 9.5/9-36 AS; 12.4/11-32 AS
Motor
Nennleistung:29,5 kW, 40 PS
Nenndrehzahl:2600/min
Zylinderanzahl:3
Hubraum:2233 cm³
Kraftstoff: Diesel
Kühlsystem: Wasserkühlung
Antrieb
Antriebstyp:Hinterradantrieb
Getriebe:8/4-Halbsynchrongetriebe
Höchstgeschwindigkeit:20 oder 30 km/h

Der Farmer 2 E (FW 139) ist ein 40-PS-Schlepper von Fendt, der 1968 den Farmer 2 ablöste. Der Buchstabe „E“ in der Modellbezeichung kennzeichnet dabei die eckige Haube, die der zweiten Farmer-2-Reihe eine neue Optik gab. Parallel wurde der Farmer 2 DE mit gegenüber dem 2 E reduzierter Motorleistung angeboten.

Zusammen mit den Modellen Farmer 1 E und 2 DE entsprach der Farmer 2 E dem Wunsch der Landwirte nach einem in Leistung und Ausstattung gut abgestuften Schlepper.

Motor

  • Wassergekühlter Viertakt-Dreizylinder-Dieselmotor mit Direkteinspritzung, Typ D 208-3 von MWM, mit Druckumlaufschmierung, hängende Ventile, vierfach-gelagerte Kurbelwelle, Bosch-Einspritzsystem und Wasserumlaufkühlung mit Zweikreis-Thermostat.
  • Bohrung: 95 mm, Hub: 105 mm
  • Verdichtungsverhältnis: 1:18
  • Geregelter Drehzahlbereich: 650/min-2730 U/min.
  • Leistung bei Nenndrehzahl von 2600/min: 35 PS (DIN) bzw. 40 PS (SAE)
  • Max. Öldruck = 3,0 kp/cm² bei Nenndrehzahl
  • Einspritzdruck = 180+5 bar

Kupplung

  • Fichtel & Sachs, Tornado Duplex Kupplung (Zweifachkupplung DO 250/225)

Getriebe

  • ZF-Gruppenschaltgetriebe, Typ: A-210
  • Drei Gruppen mit je vier Gängen (Normalgang, Schnellgang, Rückwärtsgang)
  • Erster Gang als Kriechgang ausgelegt, durch Veränderung der Motordrehzahl bis zu 0,4 km/h. erreichbar
  • Halbsynchronisiertes Getriebe mit 8 Vorwärts- und 4 Rückwärtsgängen
  • Ausgleichsgetriebe im Hinterachsvorgelege
  • Optional mit Schnellgang

Geschwindigkeiten vor- und rückwärts

Fahrgeschwindigkeiten in km/h bei Bereifung 9-36 AS
NormalgangmaschinenSchnellgangmaschinen
SchaltgruppeLSRLSR
1. Gang0,4–1,24,42,21,86,83,4
2. Gang2,17,53,73,211,65,8
3. Gang3,412,36,25,3199,5
4. Gang5,520,010,08,53015,4

Zapfwelle

  • Fahrkupplungsunabhängige Motorzapfwelle mit Normprofil, 1 3/8"- 6 Keile (Leistung = 38,4 PS)
  • Drehzahl bei langsamer Zapfwelle = 550 U/min. (max. zul. Drehmoment = 90 mkp)
  • Drehzahl bei schneller Zapfwelle = 1100 U/min. (max. zul. Drehmoment = 50 mkp)
  • Optional als Wegzapfwelle, mit fahrabhängigen Betrieb
  • Drehzahl = 4,9 Umdrehungen pro Fahrmeter (max. zul. Drehmoment = 70 mkp)
  • Optional mit Frontzapfwelle
  • Optional mit Riemenscheibe, 226 mm Druchmesser und 150 mm Breite
  • Drehzahl = 1383 U/min. bei Nenndrehzahl (Leistung = 35 PS)
  • Riemengeschwindigkeit = 16,36 m/s

Bremsen

  • Mechanische Zweibackenbremse, 180x50 / 184 K/1, auf Hinterachsvorgelege wirkend, als Lenkbremse ausgebildet
  • Bremsfläche = 326 cm²
  • Feststellbare unabhängige Außenbandbremse als Handbremse, 192x20 auf das Getriebe wirkend
  • Bremsfläche = 147 cm²
  • Optional mit hydraulischer Vierradbremse

Achsen

Durch die gefederte Vorderachse wurde der Fahrkomfort erhöht.

  • Vorderachse als blattgefederte Fendt-Schwingachse mit drei Spurweiten durch Radumschlag (1250, 1360, 1500 mm)
  • Optional mit Verstellfelgen und Spurweiten von 1250-1726 mm
  • Starre Hinterachse mit zwei Spurweiten durch Radumschlag (1250, 1500 mm)
  • Optional mit Spurweite 1360 mm
  • Fußbetätigte, über Stiftkupplung schaltbare Differentialsperre

Lenkung

  • ZF-Gemmerlenkung in Öl laufend, Typ: GD 38 organisch im Kupplungsgehäuse eingebaut

Hydrauliksystem und Kraftheber

Serienmäßig war dieser Traktor mit der automatischen Fendt-Regelhydraulik ausgestattet, die an der Ackerschiene eine Hubkraft von 1500 kg erzeugte.

  • Fendt-Regelhydraulik, Typ: 86.05 mit Oberlenkerregelung und Dreipunktaufhängung
  • Kategorie I (mit Spurweite 1500 mm = Kategorie II), von Größe I auf Größe II umrüstbar
  • Lage-, Zugkraft-und Mischregelung sowie Schwimmstellung
  • Hubzylinder mit 86 mm Kolbendurchmesser und 120 mm Kolbenweg
  • Kupplungsunabhängige Bosch-Förderpumpe mit 17,45 l/min. bei 150 kp/cm²
  • Arbeitsvermögen = 1045 mkp
  • Hubkraft an der Ackerschiene = 1500 kg
  • Optional, Fronthydraulik mit Dreipunktaufhängung und Zusatzventil

Steuergeräte

Serienmäßig 1 einfachwirkendes Steuergerät

  • Fendt-Steuergerät für Bedienung des Krafthebers, umschaltbar für Frontlader- und Kipperbetrieb

Elektrische Ausrüstung

12 Volt System, mit 84AH Batterie, 90W Lichtmaschine und 1,8PS Anlasser

Maße und Abmessungen

  • Eigengewicht: ca. 1875 kg (bei Bereifung 9-36AS), ca. 1905 kg (bei Bereifung 11-32AS)
  • zulässiges Gesamtgewicht: 3000 kg
  • zulässige Stützlast der Anhängekupplung: 890 kg
  • Länge = 3264 mm
  • Breite bei Spurweite 1250 mm = 1562 mm, bei Spurweite 1500 mm = 1772 mm und bei Spurweite 1726 mm = 2028 mm
  • Höhe bis Lenkrad = 1587 mm, mit Mähwerk = 2040 mm und mit Verdeck = 2250 mm

Bereifung

  • vorne: 6.00-16 ASF (6PR) oder 7.50-15 LASF (6PR)
  • hinten: 9.5/9-36 AS oder 12.4/11-32 AS (6PR)

Füllmengen

  • Motor: 7 Liter
Sommer: HD-SAE 20
Winter: HD-SAE10
  • Tank: 40 Liter Diesel
  • Kühlsystem: 12,5 Liter Kühlflüssigkeit
  • Seitenvorgelege: je 1,9 Liter SAE 80
  • Getriebe: 14 Liter SAE 80
  • Hydraulikanlage: 8 Liter SAE 10
mit Frontlader: 9,5 Liter SAE 10
  • Bei Frontladereinsatz: 9,5 Liter SAE 10, bei Kippereinsatz = 8,0 l (beide zusammen = 9,5 l)
  • Riemenscheibe = 0,5 l
  • Lenkgetriebe: 0,75 Liter SAE 80
  • Ölbadluftfilter: 0,75 Liter

Verbrauch

  • Kraftstoffverbrauch = 168 g/PSh bei Nennleistung
  • Schmierölverbrauch = 1 g/PSh bei Nennleistung

Kabine

  • Fahrerplattform mit Parallelogramm geführtem Sattelsitz, Traktormeter, Handgas und Kotflügelsitze an beiden Seiten
  • Optional, Allwetterverdeck mit Fronteinstieg, Suchscheinwerfer, Kotflügelsitzkissen, Drehgriff am Lenkrad und Zigarettenanzünder

Sonderausrüstung

  • Verdeck mit Fronteinstieg, Frontzapfwelle, Fronthydraulik, Mähwerk-5', Doppelmesserschneidwerk-5', Anhängerschiene mit Plattform, Zusatzgewichte, Auspuff nach oben, Drehgriff am Lenkrad, Dreipunkt-und Anbau-Seilwinde, Vierradbremse, Geräteaufzug, Kotflügelsitzkissen, Zigarettenanzünder, Kipperanschluss, Kühlergitter, Kühlerschutzdecke, Suchscheinwerfer, Zugpendel, Zwillingsbereifung, Schnellgang, Reifenfüllanlage, Riemenscheibe, Innenschwadräumer

Sonstiges

  • Sattelsitz (höherer Fahrkomfort)
  • Listenpreis 1968 = 12.980,- DM

Literatur

  • G. Kremer: Fendt. Typen und Daten. S. 258.
  • G. Kremer: Fendt. Schlepper-Prospekte von 1966 bis 1978. S. 16.
