Fendt Farmer 2 DE

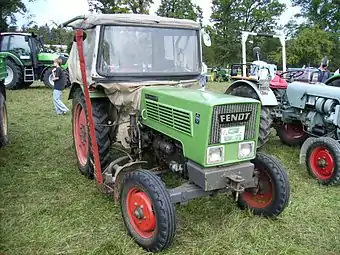

Fendt Farmer 2DE (Baujahr 1970)
Basisdaten
Hersteller/Marke:	Fendt
Modellreihe:	Farmer 2
Modell:	Farmer 2 DE
Bauweise:	rahmenlose Blockbauweise
Produktionszeitraum:	1968–1971
Stückzahl:	5188
Maße
Eigengewicht:	1820 kg
Länge:	3264 mm
Breite:	1558 mm
Höhe:	1537 mm
Radstand:	1968 mm
Bodenfreiheit:	405 mm
Spurweite:	vorne: 1250–1500 mm hinten: 1250–1500 mm
Wenderadius mit Lenkbremse:	3220 mm
Wenderadius ohne Lenkbremse:	3500 mm
Standardbereifung:	vorne: 5.50-16, 6.00-16 hinten: 10-28, 11,2-28, 9-32, 9,5-32, 11-28, 12,4-28
Motor
Nennleistung:	25,6 kW, 35 PS
Nenndrehzahl:	2100/min
Zylinderanzahl:	3
Hubraum:	2233 cm³
Kraftstoff:	Diesel
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Hinterradantrieb
Getriebe:	8/4-Halbsynchrongetriebe
Höchstgeschwindigkeit:	19,7 (mit Schnellgang 28,4) km/h

Der Farmer 2 DE (FW 228) ist ein 35-PS-Schlepper aus der Farmer-2-Reihe von Fendt, der den Farmer 2 D ablöste. In den Jahren 1968 bis 1971 wurden über 5000 Exemplare dieses Modells gebaut. Die Buchstaben „DE“ in der Modellbezeichung stehen für die zweite, ab 1968 produzierte Farmer-2-Baureihe mit eckiger Haube (E) sowie für die gegenüber dem Farmer 2 E reduzierte Motorleistung (D).

Motor

Ausgestattet ist der Farmer 2 DE mit einem wassergekühlten Dreizylinder-Viertakt-Reihen-Direkteinspritz-Dieselmotor von MWM, Typ D 208-3.

• Bohrung: 95 mm, Hub: 105 mm
• Verdichtungsverhältnis: 1:17
• Leerlaufdrehzahl: 650/min
• Leistung bei Nenndrehzahl: 35 PS (DIN) bzw. 40 PS (SAE)

Von 1962 bis 1966 gab es den Farmer 2 DE mit einem wassergekühlten Dieselmotor mit dem Gleichdruck-Vorkammer-Verbrennungsverfahren von MWM, Typ "KD 110,5".

• 2010 cm³ Hubraum
• 30 oder 35 PS
• 90mm Bohrung, 105mm Hub
• 600 U/min Leerlaufdrehzahl
• 1:21 Verdichtungsverhältnis

Kupplung

• Fichtel & Sachs, Tornado-Duplex-Kupplung (Zweifachkupplung DO 250/225 K)

Getriebe

• Halbsynchronisiertes Gruppengetriebe mit 8 Vorwärts- und 4 Rückwärtsgängen von ZF, Typ A-210
• Drei Gruppen mit je vier Gängen ( Normalgang, Schnellgang, Rückwärtsgang )
• Erster Gang als Kriechgang ausgelegt, durch Veränderung der Motordrehzahl bis zu 0,6 km/h.
• Ausgleichsgetriebe im Hinterachsvorgelege
• Differentialsperre mit Fußhebel bedienbar (rechts)
• Optional mit Schnellgang

Geschwindigkeiten vor- und rückwärts

Zapfwelle/Riemenscheibe

• Motorzapfwelle als schnelle und langsame Zapfwelle
• Antrieb von Fahrkupplung unabhängig
• Drehzahlen: 553/min (Normdrehzahl), 1106/min (schnelle Zapfwelle)
• Profil: Keilwellenprofil nach DIN 9611
• Höchstzulässiges Drehmoment am Zapfwellenstummel 90 mkg, bei schneller Zapfwelle = 50 mkp
• Optional mit Frontzapfwelle

• Optional als Wegzapfwelle schaltbar, für fahrabhängigen Betrieb
• Drehzahl = 4,3 Umdrehungen pro Fahrmeter

• Optional mit Riemenscheibe, 226 mm Durchmesser und 150 mm Breite
• Drehzahl = 1372 U/min. bei Nenndrehzahl
• Riemengeschwindigkeit = 16,23 m/s

Bremsen

• Betriebsbremse, 180x50/184 K/1: Fußbetätigte Zweibackenbremse, mechanisch über Portaltrieb auf Hinterräder wirkend, als Lenkbremse verwendbar
• Feststellbremse, 192x20: 2 Außenbandbremsen durch einen gemeinsamen Handhebel betätigt, über Portaltrieb auf Hinterräder
• Optional mit hydraulischer Vierradbremse

Achsen

• Vorderachse als blattgefederte Fendt-Schwingachse mit drei Spurweiten, durch Radumschlag ( 1250, 1360, 1500 mm )
• Optional mit Verstellfelgen und Spurweiten von 1250-1726 mm
• Starre Hinterachse, mit zwei Spurweiten, durch Radumschlag ( 1250/1500 mm )
• Optional mit Spurweite 1360 mm
• Fußbetätigte, über Stiftkupplung schaltbare Differentialsperre

Lenkung

• ZF-Gemmerlenkung, Typ: GD 38, organisch im Kupplungsgehäuse eingebaut

Hydrauliksystem und Kraftheber

• Kupplungsunabhängiger Pumpenantrieb mit 17,5 l/min.
• Optional, Kraftheber mit automatischer Regelhydraulik, optional von Größe I auf Größe II umrüstbar
• Arbeitsdruck: 175 atü
• Arbeitsvermögen: 1220 mkp
• Hubkraft an der Ackerschiene bei Hubbeginn 1550 kp, bei Hubbeendigung 1940 kp

• Kraftheber mit Handregelhydraulik und Dreipunktaufhängung, Kat. I ( Optional Kat. II )
• Kupplungsunabhängige Bosch-Förderpumpe mit 16,0 l/min. bei 150 atü-Arbeitsdruck
• Arbeitsvermögen: 1220 mkp
• Hubkraft an der Ackerschiene bei Hubbeginn 1275 kp, bei Hubbeendigung 1350 kp, oder 1500 kg

Steuergeräte

Je nach Austattung

• Regelhydraulik
• Einhebelsteuergerät
• Fendt-Steuergerät für Bedienung des Krafthebers, umschaltbar auf Frontlader- bzw. Kipperbetrieb

Elektrische Ausrüstung

Der Farmer 2 hat eine 12-Volt-Anlage mit Batterie (88 Ah), eine 90-W-Lichtmaschine, Anlasser, Vorglühanlage mit einpoligen Stabglühkerzen (2DE ohne Vorglühanage), Horn (Hupe), Steckdose für Anhängerbeleuchtung, Scheinwerfer für Biluxabblendung, Brems-, Schluss- und Kennzeichenbeleuchtung sowie Positionsleuchten nach StVZO und eine Blinklichtanlage für 1- und 2-Hänger-Betrieb nach StVZO.

Vom Armaturenbrett aus werden die wichtigen Funktionen bedient: Ein Blinkerschalter für rechts und links, ein Warnblinkschalter, ein Glühüberwacher (2DE ohne Glühüberwacher) zum Überprüfen der richtigen Vorglühzeit, ein Ablagefach zum Verstauen kleinerer Dinge, Traktormeter mit Drehzahl-, Geschwindigkeits- und Betriebsstundenmesser, ein Fernthermometer zum Überprüfen der Kühltemperatur, ein Zündschloss mit Stand-, Abblend-, und Fernlichtbedienung und zu allem passende Kontrolleuchten.

Maße und Abmessungen

• Eigengewicht: ca. 1845 kg (bei Bereifung 9-32AS), ca. 1865 kg (bei Bereifung 11-28AS)
• zulässiges Gesamtgewicht: 3000 kg
• zulässige Stützlast der Anhängekupplung: 890 kg
• Länge = 3264 mm
• Breite mit Spurweite 1250 mm = 1558 mm, mit Spurweite 1500 mm = 1742 mm
• Höhe bis Lenkrad = 1537 mm, mit Mähwerk = 1990 mm und mit Verdeck = 2150 mm

Bereifung

• vorne: 5.50-16 ASF (4PR) (nicht bei Frontladereinsatz!) oder 6.00-16 ASF (6PR) oder 7.50-15 LASF (6PR)
• hinten: 9.5/9-32 AS (6PR) oder 12.4/11-28 AS (6PR), bei Schnellgangmaschinen auch 9,5/9-36 AS oder 12,4/11-32 AS (6PR)

Füllmengen

• Kraftstofftank: 40 l Diesel
• Kühlsystem: 12,5 l weiches, kalkarmes Wasser
• Motor: 7 l Motoröl (im Sommer HD-Öl SAE20, im Winter HD-Öl SAE10)heute SAE 10W30.
• Ölbadluftfilter: 0,75 l (im Sommer HD-Öl SAE20, im Winter HD-Öl SAE10)heute SAE 10W30.
• Hydraulikanlage/Kraftheber: 8 l SAE10 oder SAE10 heute SAE 20W20 (bei Maschinen ohne Kraftheber 3 l SAE80 im Krafthebergehäuse)
• Kraftheber mit Frontlader: 9,5 l SAE10 oder SAE10 heute SAE 20W20.
• Getriebe mit Achsantrieb: 14 l SAE80
• Seitenvorgelege: je 1,9 l SAE80
• Lenkgetriebe: 0,75 l SAE80
• Riemenrieb: 0,5 l SAE80

Verbrauch

Kabine

• Fahrerplattform mit Parallelogramm geführten Sattelsitz, Traktormeter, Betriebsstundenzähler und Kotflügelsitz an beiden Seiten
• Optional, Allwetterverdeck mit Fronteinstieg, Suchscheinwerfer, Drehgriff am Lenkrad, Kotflügelsitzkissen und Zigarettenanzünder

Sonderausrüstung

• Allwetterverdeck mit Fronteinstieg
• asymmetrisches Abblendlicht
• Belastungsgewichte
• Handlampe
• Frontlader
• Arbeitsgeräte für Frontlader
• Kipperanschluss
• Kotflügelsitz rechts
• Kühlergitter
• Kühlerschutzdecke
• Lenkradsperre
• Mähwerk mit hydraulischem Mähaufzug und 5'-Mähbalken
• Mähwerk für Spur 1500 mm
• Reifenfüllanlage
• Riementrieb
• Dreipunktseilwinde mit 50-m-Seil und 2500 kg Zugkraft
• Sitzkissen für Fahrer- und Beifahrersitz
• heizbares Sitzkissen
• Suchscheinwerfer
• Schnellgang
• Rückspiegel
• Zigarrenanzünder
• Anhängeschienen

Sonstiges

• Start-Stopp-Einrichtung: Hebel am rechten Kotflügel, mit dem man Fußbremse und Kupplung nicht vom Schleppersitz zugleich bedienen kann.
• Listenpreis 1968 = 11.980,-DM

Literatur

• Fendt, Typen und Daten ( G.Kremer ), Seite 256
• Fendt, Schlepper-Prospekte von 1966 bis 1978 ( G.Kremer ), Seite 14
