Deutz D 4506

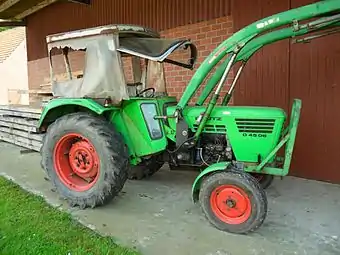

Deutz D 4506 mit Frontlader
Basisdaten
Hersteller/Marke:	Deutz
Modellreihe:	D-06
Modell:	D 4506
Bauweise:	rahmenlose Blockbauweise
Produktionszeitraum:	1972–1980
Stückzahl:	ca. 13.500
Maße
Eigengewicht:	1.920 (A: 2.290) kg
Länge:	3.470 mm
Breite:	1.700 mm
Höhe:	1.670 mm
Radstand:	2.000 mm
Bodenfreiheit:	430 mm
Spurweite:	vorne: 1.260 und 1.420 (A: 1.370) mm hinten: 1.250 und 1.510 mm
Wenderadius mit Lenkbremse:	3.190 mm
Wenderadius ohne Lenkbremse:	3.300 (A: 4.700) mm
Standardbereifung:	vorne: 6.00-16 ASF (A: 7.50-18 MPT) hinten: 12.4/11-32 AS
Motor
Nennleistung:	29,3 kW, 40 PS
Nenndrehzahl:	2.300/min
Zylinderanzahl:	3
Hubraum:	2.826 cm³
Kraftstoff:	Diesel
Kühlsystem:	Luftkühlung
Antrieb
Antriebstyp:	Hinterrad- oder Allradantrieb
Getriebe:	8V/4R bzw. 8V/2R
Höchstgeschwindigkeit:	25 km/h

Der D 4506 ist ein 40-PS-Schlepper aus der D-06-Reihe von Deutz. Als leistungsgesteigerter D 4006 ergänzte der D 4506 ab 1972 die 06er-Reihe. Dabei gehörte die unabhängige Zapfwelle bei diesem Modell zur Serienausstattung. Zwei Getriebe standen zur Wahl, wovon das Synchrongetriebe diesmal auch für die Allrad-Ausführung geordert werden konnte.

Motor

Im D 4506 wurde der luftgekühlte Deutz-Dreizylinder-Viertakt-Direkteinspritz-Dieselmotor F3L912 eingesetzt. Die Typenkennung F3L912 lässt sich lesen als Fahrzeugmotor, 3 Zylinder, Luftkühlung, Motorenbaureihe 9, 12 cm Kolbenhub. Der als robust und spritzig geltende Motor F3L912 wurde in den Schleppern D 4006, D 4506, D 5006 und D 5206 eingebaut; später dann auch noch beim Deutz-Fahr DX 3.30.

• KHD, Typ: F3L 912, stehender-luftgekühlter Viertakt-Dreizylinder-Reihen-Saugmotor mit Direkteinspritzverfahren, Druckumlaufschmierung mittels Zahnradpumpe, Pierburg-Förderpumpe, vierfach-gelagerter Kurbelwelle, Bosch-Reihen-Einspritzpumpe, auswechselbare Zylinderlaufbuchsen, hängenden Ventilen, Bosch-Drehzahlregler, zahnradgetriebene Nockenwelle, Dreiring-Leichtmetall-Kolben, Bosch-Mehrloch-Einspritzdüse, Filzrohr-Kraftstofffilter, Trockenluftfilter mit Staubabscheider und Axial-Gebläse.

• Bohrung = 100 mm, Hub = 120 mm
• Verdichtung = 17:1
• Kompressionsdruck = 25 bis 30 bar
• Max. Drehmoment = 13,2 mkp bei 1.600 U/min.
• Leerlaufdrehzahl = 650 bis 700 U/min.
• Geregelter Drehzahlbereich = 650 bis 2.400 U/min.
• Max. Einspritzdruck = 175 bar
• Fördermenge = 39,5 bis 40,5 cm³ mit 1.000 Hüben

• Bosch-Einspritzpumpe, Typ: PES 3 A 75 C 410/3 RS 1183
• Bosch-Mehrloch-Düse, Typ: DLL A 149 S 394
• Bosch-Drehzahlregler, Typ: EP/RSV 325-1150 A 8 B 492 DL
• Pierburg-Förderpumpe, Typ: PS 15 252

Oder:

• Deutz-Einspritzpumpe mit integriertem Regler, Typ: 213 1012 K- 0150-17
• Deutz-Einspritzdüse, Typ: 0155-19-10.03
• Deutz-Förderpumpe, Typ: 213 4511 KZ 0150-17

• Kraftstofffilter, Typ: 116 0243 EZ 8941-17
• Siccopur-Luftfilter, Typ: 231 1565 ED 1145-43
• Ölfilter, Typ: A 1 H 4123

Kupplung

• Pedal betätigte, trockene Doppelkupplung mit unabhängiger Zapfwellenkupplung
• Lamellen & Kupplungsbau GmbH (LUK), Typ: DT 225/225 G

• Fahrkupplung mit 225 mm Scheiben-Durchmesser und "Thermoid 846" Scheibenbelag
• Zapfwellenkupplung mit 225 mm Scheiben-Durchmesser und "Jurid 409" Scheibenbelag

Getriebe

• Im Ölbad laufendes Deutz-Gruppen-Getriebe, Typ: TW 35.2 mit Mittelschaltung
• Wechselgetriebe mit vier Vorwärts-und einem Rückwärtsgang
• Erster und zweiter Gang mit Schubradschaltung
• Dritter und vierter Gang mit Bolzenschaltung
• Schubradgeschaltetes Gruppen-Getriebe mit zwei Gruppen, in die Bereiche L und H unterteilt
• 8 Vorwärts-und 2 Rückwärtsgänge

Wahlweise:

• Im Ölbad laufendes Deutz-Gruppen-Getriebe, Typ: TW 34.4 mit Mittelschaltung
• Synchronisiertes Wechselgetriebe mit vier Gängen
• Gruppen-Getriebe mit zwei Vorwärts-und einer Rückwärtsgruppe, in die Bereiche L-H und R unterteilt
• Vorwärtsgruppen mit Bolzenschaltung
• Rückwärtsgruppe mit Schubradschaltung
• 8 Vorwärts-und 4 Rückwärtsgänge

• Optional mit schubradgeschalteter Kriechgruppe
• 12 Vorwärts-und 4 Rückwärtsgänge

• Auf Wunsch beide Ausführungen als Schnellgang-Variante

Gesamtübersetzung-Triebwerk TW 34.4

"Gruppe-L"

• 1.Gang = 263,60:1
• 2.Gang = 165,90:1
• 3.Gang = 113,60:1
• 4.Gang = 67,41:1

"Gruppe-H"

• 1.Gang = 88,64:1
• 2.Gang = 55,77:1
• 3.Gang = 38,18:1
• 4.Gang = 22,65:1

"Gruppe-R"

• 1.Gang = 233,00:1
• 2.Gang = 146,60:1
• 3.Gang = 100,40:1
• 4.Gang = 59,59:1

• beim Getriebe mit TW 35.2 8 Vorwärts und 2 Rückwärtsgänge, unsynchronisiert
• beim TW 35.4 8 Vorwärts- und 4 Rückwärtsgänge, synchronisiert
• mit Kriechgang-Gruppe 12 Vorwärts- und 4 Rückwärtsgänge
• Hinterradantrieb oder Allradantrieb über Sige-Achse

Geschwindigkeiten vor- und rückwärts

Zapfwelle

• Handhebel betätigte, lastschaltbare und unabhängige Zapfwelle, auf Wunsch als Wegzapfwelle schaltbar
• Stummel = 29 x 34,9 x 8,7 mm (Form-A)
• Max. Drehmoment = 100 mkp

Variante-U:

• 540 U/min. bei 2.077 U/min.- Motordrehzahl
• Übertragbare Leistung = 41,9 PS
• Oder: 593 U/min. mit Nenndrehzahl
• Übertagbare Leistung = 42,7 PS

Variante-ULD mit Duo-Zapfwelle:

• Zusätzlich = 1000 U/min. bei 2.316 U/min.- Motordrehzahl
• Oder: 993 U/min. mit Nenndrehzahl

• Übersetzungsverhältnis der Wegzapfwelle = 11,54:1
• Fahrstrecke je Zapfwellenumdrehung = 0,35 m

• Optional Schnellwechsel-Riemenscheibe mit 320 mm Durchmesser und 140 mm Breite
• Drehzahl = 1.268 U/min. mit Nenndrehzahl
• Riemengeschwindigkeit = 21,55 m/sec.
• Max. Belastbarkeit = 40 PS

Wahlweise:

• Schnellwechsel-Riemenscheibe mit 245 mm Durchmesser und 100 mm Breite
• Drehzahl = 1.285 U/min. mit Nenndrehzahl
• Riemengeschwindigkeit = 16,47 m/sec.
• Max. Belastbarkeit = 20 PS

• Optional mit mechanischem oder hydraulischem Mähantrieb
• Drehzahl des mechanischen Mähantrieb = 1.230 U/min. mit Nenndrehzahl
• Drehzahl des hydraulischen Mähantrieb = 1.210 U/min. mit Nenndrehzahl

• beim Deutz-Getriebe TW 35.2 nur mit 540/min (gibt es auch mit 1000u/min
• beim Deutz-Getriebe TW 35.4 540/min und 1000/min
• Durchmesser 1 3/8; max. zulässiges Drehmoment: 150 mkp
• Motorzapfwelle 540/min bei 2070/min Motor-Drehzahl
• DUO-Zapfwelle 540/min bei 2070/min Motor-Drehzahl und 1000/min bei 2300/min Motor-Drehzahl

Bremsen

• Pedal betätigte Servo-Innen-Backenbremse, Typ: 350 x 60 SM auf die Hinterräder wirkend, als Einzelrad-Bremse ausgebildet

Bremsbelag-"Tigril 535" (kurz)

• Deutz-Nr. 233 8144 E- 1424-30
• Perrot-Nr. 13 157 468

Bremsbelag-"Tigril 535" (lang)

• Deutz-Nr. 233 8144 E- 1424-30
• Perrot-Nr. 13 157 469

• Feststellbare Handbremse als Simplex-Innen-Backenbremse ausgeführt, Typ: 180 x 30 Z, über die Zwischenwelle auf die Hinterräder wirkend

Bremsbelag-"Emero RT 12/1"

• Deutz-Nr. 230 7088 E- 1445-29
• Perrot-Nr. 13 157 266

• Max. Bremsverzögerung = 4,4 m/s² bei 74 kp-Pedaldruck
• Bremsweg mit 25 km/h = 7,0 m

• Optional mit Anhänger-Druckluftbremse

• Trommel- oder Scheibenbremsen außen an den Achstrichtern
• Handbremse rechts außen am Getriebe unter den Steuergeräten

Achsen

• Pendelnd-gelagerte Vorderachse mit zwei Spurweiten durch Radumschlag
• Spurweiten = 1.260 und 1.420 mm

• Optional als Teleskop-Vorderachse mit siebenfacher Spurverstellung
• Spurweiten von 1.260 bis 1.860 mm, in Stufen von 100 mm

• Optional pendelnd-gelagerte Lenktriebachse, Typ: Sige-3500 mit seitlicher Gelenkwelle

• Hinterachse mit spiralverzahnten Kegelrädern und Stirnradübersetzung
• Zwei Spurweiten durch Radumschlag = 1.250 und 1.510 mm

• Mechanisch betätigte Differentialsperre

• Optional Hinterachse mit Verstellräder
• Sechsfache Spurverstellung = 1.216-1.316; 1.441-1.541 und 1.634-1.734 mm

• Vorderachslast = 705 kg (Allrad = 975 kg)

Zul. Vorderachslast = 1.550 kg (Allrad = 1.700 kg)

• Hinterachslast = 1.200 kg (Allrad = 1.315 kg)

Zul. Hinterachslast = 2.600 kg

• Vorderachse: Allrad oder ausziehbare Pendelachse
• Allrad: Sige 3500
• Pendelachse: Deutz
• Anhängerlast 19 Tonnen

Lenkung

Hinterradantrieb-Variante

• Mechanische ZF-Gemmer-Lenkung, Typ: GD 28 A / Baumuster-73
• Optional als hydraulische ZF-Spindel-Hydroblock-Lenkung, Typ: 09 / Baumuster-74

Allrad-Variante

• ZF-Spindel-Hydroblock-Lenkung, Typ: 09 / Baumuster-74

• mechanische Lenkung
• bei Hinterradversion auf Wunsch mit Hydro-Blocklenkung, bei Allradversion serienmäßig mit Hydro-Blocklenkung

Hydrauliksystem und Kraftheber

• Hydraulischer Deutz-Kraftheber, Typ: K-35 mit Oberlenkerregelung und Transfermatic-Regelhydraulik
• Einfachwirkender Hubzylinder mit 70 mm Kolbendurchmesser und 152 mm Kolbenhub
• Sicherheitsventil des Zylinders auf 210 kg/cm² eingestellt
• Dreipunktkupplung der Kategorie I, wahlweise mit kurzer oder langer Anhängeschiene

• Schwimmstellung, Zugwiderstands-und Lageregelung
• Tiefenregulierung, automatische Hubdrossel und mechanische Senkdrossel

• Hydraulikpumpe Bosch Retrox, Typ: HY/ZFR 1/11 CL (112/1)
• Förderleistung pro Pumpenumdrehung = 11 cm³

• Mit Hydrolenkung = Bosch-Zahnradpumpe, Typ: HY/ZFR 1/14 CL (112/1)
• Förderleistung pro Pumpenumdrehung = 14 cm³

• Maximale Fördermenge: 27,2 l/min bei einem Betriebsdruck von ca. 175 bar und 2.480 U/min.- Pumpendrehzahl

• Max. Fördermenge mit Hydro-Lenkung = 34,7 l/min. bei 175 bar-Betriebsdruck und 2.480 U/min.- Pumpendrehzahl
• Ölvorrat: 12 l, entnehmbare Ölmenge mit/ohne Zusatzbehälter 20 l / 6 l

• Arbeitsvermögen = 1.030 mkp
• Leistung der Hydraulik = 10,3 PS
• Hubkraft an der Ackerschiene: 1560 kp

Steuergeräte

• Bis zu drei doppelt- oder einfach wirkende Steuergeräte möglich
• Mähbalken-Steuergerät

Elektrische Ausrüstung

• 12 Volt-Einrichtung nach StVZO

• Batterie 12 V-88 Ah

• Bosch-Anlasser, Typ: JD 12 V-3 PS
• Deutz-Anlasser-Nr. B 23 R 12 x 3 H 7622

• Bosch-Lichtmaschine, Typ: K (R) 14 V-16 A 21
• Deutz-Lichtmaschine-Nr. J 1 RL 14 x 18 H 7612

• Bosch-Reglerschalter, Typ: TA 14 V-16 A
• Deutz-Reglerschalter-Nr. T 4 H 7615

• Licht
• Blinkeranlage + Anhängersteckdose
• Warnblinker
• Öldruckanzeige
• Anhängerblinkeranzeige
• Luftfilteranzeige
• Fernlicht (sofern vorhanden)
• Ladekontrollleuchte
• Tankanzeige

Maße und Abmessungen

Hinterradantrieb-Ausführung

• Länge = 3.470 mm
• Breite = 1.700 mm
• Höhe-Beifahrersitz = 1.710 mm
• Höhe-Schutzrahmen = 2.340 mm

• Radstand = 2.000 mm
• Bodenfreiheit unter der Vorderachse = 430 mm
• Bodenfreiheit unter der Hinterachse = 470 mm

Allrad-Ausführung

• Länge = 3.470 mm
• Breite = 1.700 mm
• Höhe-Beifahrersitz = 1.700 mm
• Höhe-Schutzrahmen = 2.330 mm

• Radstand = 2.060 mm
• Bodenfreiheit unter der Vorderachse = 270 mm
• Bodenfreiheit unter der Hinterachse = 460 mm

Gewichte

Hinterradantrieb-Ausführung mit Schutzrahmen

• Leergewicht = 1.970 kg (bei 9-36 Bereifung)
• Leergewicht = 1.985 kg (mit 11-32 Bereifung)
• Leergewicht = 2.000 kg (mit 13-28 Bereifung)
• zulässiges Gesamtgewicht: 3.500 kg

Allrad-Ausführung mit Schutzrahmen

• Leergewicht mit Bereifung 11-32 AS = 2.350 kg
• Leergewicht mit Bereifung 13.38 AS = 2.365 kg
• Zul. Gesamtgewicht = 3.500 kg

Bereifung

Serien-Bereifung der Hinterradantrieb-Variante

• Vorne = 6.00-16 AS Front
• Hinten = 12.4/11-32 AS

Optional:

• Vorne = 6.50-16 und 7.50-16 AS Front
• Hinten = 13.6/12-28, 9.5-36 und 14.9/13-28 AS

Serien-Bereifung der Allrad-Variante

• Vorne = 7.50-18 MPT
• Hinten = 12.4/11-32 AS

Optional:

• Hinten = 14.9/13-28 AS

Füllmengen

• Kraftstofftank = 70 l
• Motor = 8,5 l Motorenöl 15 W 40
• Getriebe: 16 l (TW 35.2), 18 l (bei TW 35.4) auch 15 W 40
• Mit Kriechgruppe plus 1,5 l
• Mit Mähantrieb plus 1,6 l
• Hydraulik = 12 l, plus 2 l bei Frontlader (auch 15 W 40)
• Mechanische Lenkung = 0,5 l
• Hydraulische Lenkung = 6 l
• Hydraulische Lenkung ohne Kraftheber und Remote-Control = 15 l
• Ausgleichsgetriebe der Vorderachse = 1,6 l
• Vorderradantrieb = 1,3 l
• Riemenscheibenantrieb = 0,75 l

Verbrauch

• spezifischer Kraftstoffverbrauch: 160–165 g/PSh
• Verbrauch im Jahresmittel (DIN 9606): 2,9–5,9 kg/h

Kabine

• Fahrerstand mit Sicherheitsrahmen, seitlichem Aufstieg, gefedertem Fahrersitz, Traktormeter und linkem Beifahrersitz
• Optional mit Heizungsanlage, Rückscheinwerfer, rechtem Beifahrersitz, Sitzkissen für Beifahrer, Auspuff nach oben, Kraftstoffanzeige und

wahlweise Fritzmeier-Verdeck M-214, oder Fritzmeier-Verdeck-Kabine M 711 und Fritzmeier-Kabine FK 9202

Listenpreis

1976: ca. 22.500 DM (Grundausstattung)

Handelspreis

2017: "2.700-5.700 EUR" nach Ausstatung und Zustand (Weiterverkaufspreis) 1976; SULD, Fritzmeier 711, Frontlader Baas Kat 2 mit Schaufel und Dunggabel, Mörtl Fingermesser-Mähwerk, 13/28 Hinterrad, einfaches Steuergerät mit Kupplung, Duo Zapfwelle: 32.500 DM Neupreis 1976!

Sonderausrüstung

• Frontballast als Einlege- oder Koffergewicht bis zu 60 kg oder 60 kg+32 kg zusätzlich, Ballastträger 35 kg
• Frontballast bis 11 Gewichte à 25 kg = 275 kg, bei angebauter Rangierkupplung nur bis 8 Gewichte
• Hinterrad-Ballast für Scheiben- und Spurverstellräder 160 kg oder 240 kg
• Schnellwechsel-Riemenscheibe
• bis zu 3 Steuergeräte zusätzlich
• Mähbalken-5' oder 6' von Stockey und Schmitz oder Fa. Moertl(hydr.) mit Hydraulik oder mechanischem Antrieb
• Frontlader Gr. 2 (Baas oder Stockey & Schmitz)
• Allradantrieb
• SULD-Variante mit synchronisiertem Getriebe
• Warnleuchte
• Tankanzeige
• Zugpendel
• Zusatzhydraulikölbehälter
• Scheibenbremsen
• Druckluftbremse
• Auspuff nach oben
• Ackerschiene mit Plattform
• Hydro-Lenkung
• Verstellräder
• Teleskop-Vorderachse
• Wegzapfwelle

Sonstiges

Literatur

• Von MTH bis Deutz DX.
• Deutz im Einsatz.
• Intrac und die Unbekannten von Deutz.
• 6- und 8-Zylinder von Deutz.
• Deutz – Von Stahlschleppern, Luftgekühlten und Agrotrons.

• Vom MTH bis zur 07-Serie (Karel Vermoesen/Michael Bruse) Seite 414
• Deutz-Prospekte der Baureihe-06 von 1968 bis 1980 (Karel Vermoesen) Seite 126
• Deutz D 06-Technische Daten (TD 1004)

Weblinks

• Bild vom Deutz 4506

Traktorenlexikon

Hersteller-/Markenübersicht

Kapitel „Deutz“
