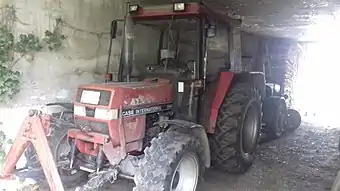

| Case IH 640 | |
|---|---|
 | |
| Basisdaten | |
| Hersteller/Marke: | Case IH |
| Modellreihe: | A-Familie |
| Modell: | 640 |
| Bauweise: | Standartschlepper in Blockbauweise |
| Produktionszeitraum: | Juli 1990–Februar 1993 |
| Stückzahl: | 812(2 Rad) 739 (Allrad) |
| Maße | |
| Eigengewicht: | 2.565/2.885 kg |
| Länge: | 3.390 mm |
| Breite: | 1.644 mm |
| Höhe: | 2.290 mm |
| Radstand: | 2.070/2.030 mm |
| Bodenfreiheit: | 554/381 mm |
| Spurweite: | vorne: 1.261-1.735/1.448-1.550 mm hinten: 1.427-1.924 mm |
| Wenderadius ohne Lenkbremse: | 3.850/4.200 mm |
| Standardbereifung: | vorne: 7.50-16 AS/9.5-24 AS hinten: 12.4-36 AS |
| Motor | |
| Nennleistung: | 38 kW, 52 PS |
| Nenndrehzahl: | 2.180/min |
| Zylinderanzahl: | 3 |
| Hubraum: | 2.934 cm³ |
| Drehmomentanstieg: | 12 % |
| Kraftstoff: | Diesel |
| Kühlsystem: | Wasser |
| Antrieb | |
| Antriebstyp: | |
| Getriebe: | IH-Synchron 8+4 |
| Höchstgeschwindigkeit: | 30 km/h |
Mit Verlagerung der Produktion der A-Familie nach Doncaster in England erfolgte auch eine Überarbeitung der A-Familie. Der 640 als mittleres Modell der Baureihe wurde als Nachfolger des 633 eingeführt.
Bauart
Standardschlepper in Blockbauweise mit Hinterradantrieb
Motor
Fabrikat und Typ: IH D-179
Nennleistung nach ECE-R 24,kW(PS): 38(52)
bei Nenndrehzahl,U/min: 2180
Max. Drehmoment,Nm 187
Max. Drehmomentanstieg: 12 %
bei Drehzahl,U/min: 1000
Anzahl der Zylinder: 3
Bohrung/Hub,mm: 98/128
Hubraum,cm³: 2934
Kupplung
Alle Getriebe mit Zweifachkupplung
Getriebe
IH-Synchron 8+4 Getriebe, 30km/h
IH-Synchron 16+8 Getriebe mit synchronisiertem Reduziergetriebe oder mit Superkriechganggetriebe, 30km/h-Version
Geschwindigkeiten vor- und rückwärts
Geschwindigkeit mit Hinterachsbereifung 11,2-28, 30 km/h-Version IH-Synchron 8+4(Standard)km/h
1.Gang Ackergruppe:1,7 Straßengruppe:6,2 Rückwärtsgruppe:2,1
2.Gang Ackergruppe:2,9 Straßengruppe:10,6 Rückwärtsgruppe:3,6
3.Gang Ackergruppe:4,4 Straßengruppe:16,3 Rückwärtsgruppe:5,6
4.Gang Ackergruppe:7,3 Straßengruppe:27,3 Rückwärtsgruppe:9,3
mit synchr. Reduziergetriebe (Auf Wunsch) km/h
1.Gang Ackergruppe:1,4 Straßengruppe:5,3 Rückwärtsgruppe:1,8
2.Gang Ackergruppe:2,4 Straßengruppe:9,0 Rückwärtsgruppe:3,1
3.Gang Ackergruppe:3,7 Straßengruppe:13,9 Rückwärtsgruppe:4,8
4.Gang Ackergruppe:6,2 Straßengruppe:23,2 Rückwärtsgruppe:7,9
mit Superkriechganggetriebe (Auf Wunsch) km/h
1.Gang Ackergruppe:0,35 Straßengruppe:1,20 Rückwärtsgruppe:0,49
2.Gang Ackergruppe:0,60 Straßengruppe:2,06 Rückwärtsgruppe:0,84
3.Gang Ackergruppe:0,92 Straßengruppe:3,17 Rückwärtsgruppe:1,29
4.Gang Ackergruppe:1,54 Straßengruppe:5,28 Rückwärtsgruppe:2,14
Antrieb
Hinterradantrieb
Zapfwelle
Motorzapfwelle 540 U/min als Standardausrüstung
wahlweise 540+750U/min oder 540+1000U/min, umschaltbar
max. Leistungsabgabe: 37 kW / 50 PS, Leistung bei 540 U/min 35 kW / 47 PS
Motordrehzahl bei 540 und 1000 U/min: 1890 und 2042 U/min
Bremsen
Scheibenbremsen als Einzelradbremse zu gebrauchen, unabhängige Handbremse
Achsen
Lenkung
mechanisch, hydraulisch
Hydrauliksystem und Kraftheber
Hydraulikanlage:
Max. Hubkraft am unteren Lenker,daN: 2160 (wahlweise 2610)
Betriebsdruck,bar: 165
Fördermenge der Hydraulikpumpe,l/min: 30
Exact-Regelhydraulik und Dreipunktaufhängung Kat. 1/2, DIN 9674, kurze Geräteschiene, Teleskop-Seitenführung, Einstellkurbel und Starrstellmöglichkeit für untere Lenker
Steuergeräte
min. 1DW max.3DW
Elektrische Ausrüstung
Komplette elektrische Anlage 12V, gem. StVZO inkl. Startsicherheitsschalter
Batterie 88Ah
Drehstromlichtmaschine 33A
Digitales Armaturenbrett mit Anzeige von Geschwindigkeit/Drehzahl und Füllstand des Kraftstofftanks und Motortemperatur
Maße und Abmessungen
Länge ................... 3.390 mm
Breite: ................. 1.644 mm
Höhe
mit Combi Cab: .......... 2.260 mm
mit Silent Normalkabine: 2.410 mm
mit Silent Niedrigkabine: 2.290 mm
Spurweite
vorne: ..................1.261-1.735/1.448-1.550 mm
hinten: ................ 1.427-1.924 mm
Radstand: .............. 2.070/2.030 mm
Bodenfreiheit: ......... 554/381 mm
Kleinster Wenderadius:
ohne Lenkbremse . 3.850/4.200 mm
Eigengewicht
mit Silent S3 Kabine 2.565 kg, mit Allradantrieb 2.885 kg
Bereifung
vorne: 7.50-16 AS mit Allradantrieb 9.5-24 AS
hinten: 12.4-36 AS, 6 PR
Füllmengen
Kraftstoff,l: 65 Motoröl 7L
Verbrauch
Kabine
-Fritzmeier-Kabine "Combi Cab"
-Silent S3 Kabine als Normal- oder Niedrigausführung
Sonstiges
Standardausrüstung
Sonderausrüstung
Sonstiges
