Die Funktion sei nur kurz angerissen:

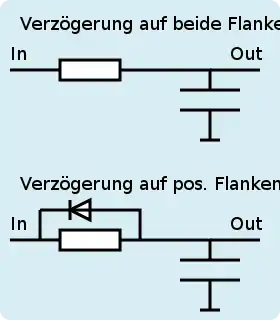

Bei einer Positiven Flanke (Übergang von 0V auf 5V) lädt sich der Kondensator über den Widerstand, was Zeit braucht und so zu eine Verzögerung vom Eingang zum Ausgang führt. Bei einer Negativen Flanke entlädt sich der Kondensator über die Diode, was deutlich schneller geht als über den Widerstand.
Auch hier müssen wir die Signale als solche wieder digitalisieren:
