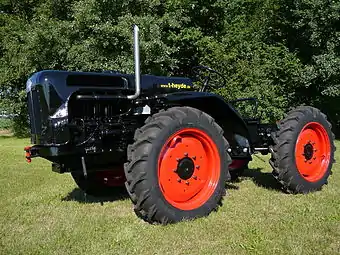

| Tatrac TD 60 | |
|---|---|
 TD 60 | |
| Basisdaten | |
| Hersteller/Marke: | Tatrac |
| Modellreihe: | TD |
| Modell: | TD 60 |
| Bauweise: | Block |
| Produktionszeitraum: | 1963–1964 |
| Stückzahl: | ca. 300 |
| Maße | |
| Eigengewicht: | 2.300 kg |
| Länge: | 3890 mm |
| Breite: | 1800 mm |
| Höhe: | 1550 mm |
| Radstand: | 2000 mm |
| Bodenfreiheit: | 525 mm |
| Spurweite: | vorne: 1500 mm hinten: 1500 mm |
| Standardbereifung: | vorne: 11.2/10 - 24 AS hinten: 11.2/10 - 24 AS |
| Motor | |
| Nennleistung: | 38 kW, 52 PS |
| Nenndrehzahl: | 2300/min |
| Zylinderanzahl: | 4 |
| Hubraum: | 3400 cm³ |
| Kraftstoff: | Diesel |
| Kühlsystem: | Luft |
| Antrieb | |
| Antriebstyp: | Allrad permanent |
| Getriebe: | Wendegetriebe 8/8 |
| Höchstgeschwindigkeit: | 20 km/h |
Nachdem die BTG 1961 in die Insolvenz geht, gründen die BTG-Mitarbeiter die Tatrac-Traktoren GmbH. Im Baumaschinenproduzenten Gebrüder Frisch KG aus Augsburg finden sie einen Partner, der das Konzept weiterführen will. So steht der neu entwickelte Tatrac TD 60 zum Jahresbeginn 1962 auf den wichtigen Messen.
Motor
- KHD, Typ: F 4 L 712 und F 4 L 812, luftgekühlter Viertakt-Vierzylinder-Reihenmotor mit Wirbelkammer-Verfahren, Druckumlaufschmierung, ohv-Steuerung, Bosch-Einspritzung, fünfach gelagerte Kurbelwelle und Axialgebläse.
- Bohrung = 95 mm, Hub = 120 mm
- Verdichtungsverhältnis = 20 : 1
- Max. Drehmoment = 177 Nm bei 1700 U/min.
Kupplung
Einscheibentrockenkupplung
Getriebe
- Wendegetriebe mit vier Gängen und zwei Stufen
- 8 Vorwärts-und 8 Rückwärtsgänge
Geschwindigkeiten vor- und rückwärts
Zapfwelle
ja
Bremsen
huydraulisches Einkreis-Bremssystem mit vier gleichgroßen Bremstrommeln an jedem Rad
Achsen
- Portalachsen an beiden Achsen
- Mechanisch-schaltbare Differentialsperre an beiden Achsen
Lenkung
ZF Lenkgetriebe als Achsschenkellenkung - hydraulisch unterstützt
Hydrauliksystem und Kraftheber
Steuergeräte
Elektrische Ausrüstung
Maße und Abmessungen
Bereifung
11.2 - 28 AS
Füllmengen
Verbrauch
Kabine
Sonderausrüstung
Sonstiges
- Selbstfahrende Arbeitsmaschine
Literatur
- Oldtimer Traktor, Heft 3/2014
