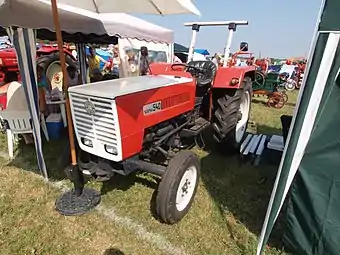

Steyr-Daimler-Puch 540
Basisdaten
Hersteller/Marke:	Steyr-Daimler-Puch
Modellreihe:	Plus-Serie
Modell:	540
Bauweise:	Blockbauweise
Produktionszeitraum:	?–1977
Maße
Eigengewicht:	1.870 (A: 2.120) kg
Länge:	3.330 mm
Breite:	1.614 (A: 1.654) mm
Höhe:	1.534 mm
Radstand:	1.950 mm
Bodenfreiheit:	380 (A: 275) mm
Spurweite:	vorne: 1.270/1.430 (A: 1.370) mm hinten: 1.250/1.500 (A: 1.350) mm
Wenderadius mit Lenkbremse:	3.160 (A: 3.900) mm
Wenderadius ohne Lenkbremse:	3.480 (A: 5.000) mm
Standardbereifung:	vorne: 6.00-16 ASF (A: 6.50-20 AS) hinten: 11-28 AS
Motor
Nennleistung:	29,4 kW, 40 PS
Nenndrehzahl:	2.400/min
Zylinderanzahl:	3
Hubraum:	2.356 cm³
Drehmomentanstieg:	27 %
Kraftstoff:	Diesel
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Heck- oder Allradantrieb
Getriebe:	8V/6R
Höchstgeschwindigkeit:	30 km/h

Vermutlich aus strategischen Gründen, änderte Steyr die zweistellige Typenbezeichnung gegen eine dreistellige Typenbezeichnung. So wurde aus dem Steyr Plus-40, ohne nennenswerte Verbesserungen der Steyr 540. Im Gegensatz zum Steyr 430 war der Steyr 540 kein Grünlandschlepper sondern ein Pflugschlepper. Durch diesen Umstand verfügte er serienmäßig über eine Zweistufen-Regelhydraulik. Weiter Varianten waren eine Hackfrucht-Ausführung (540 h) und eine Schmalspur-Ausführung (540 s). Im Jahr 1972 wurden zusätzlich einige Exemplare als Grünland-Ausführung, mit der Typenbezeichnung 540 g gefertigt.

Motor

• Steyr, Typ: WD-308.40, stehender wassergekühlter Viertakt-Dreizylinder-Dieselmotor mit Direkteinspritzverfahren, nasse auswechselbare Zylinderlaufbuchsen, Oel-Spaltfilter, vierfach-gelagerte Kurbelwelle, zahnradgetriebene Nockenwelle, hydraulischer Bosch-Fliehkraft-Verstellregler, Leichtmetall-Kolben, hängende Ventile, IFE-Ölbadluftfilter, Bosch-Verteiler-Einspritzpumpe, Druckumlaufschmierung mittels Zahnradpumpe, Bosch-Mehrloch-Einspritzdüse und Zweikreis-Wasserkühlung und Thermostat.

• Nennleistung = 40 DIN-PS oder 42 SAE-PS
• Bohrung = 100 mm, Hub = 100 mm
• Verdichtung = 16,8:1
• Max. Drehmoment = 153 Nm bei 1.400 U/min.
• Geregelter Drehzahlbereich = 600 bis 2.650 U/min.
• Max. Einspritzdruck = 215 + 5 bar

• BOSCH-Verteiler-Einspritzpumpe, Typ: EP/VA 3/90 H 1 200 BR 143
• BOSCH-Einspritzdüse, Typ: DLLA 150 S 396
• IFE-Ölbadluftfilter, Typ: 808-6000 E

Kupplung

• Pedal-betätigte, trockene Steyr-Einscheibenkupplung

• Optional mit Handhebel-betätigter Lamellenkupplung, bei unabhängiger Motorzapfwelle

Getriebe

• Im Ölbad laufendes Steyr-Daimler-Puch Klauen-Gruppengetriebe
• Wechselgetriebe mit vier Vorwärts- und drei Rückwärtsgängen
• Gruppengetriebe mit zwei Gruppen, in die Bereiche Acker- und Straßengruppe unterteilt

8 Vorwärts- und 6 Rückwärtsgänge

Gesamtübersetzung:

"Ackergruppe:"

• 1.Gang = 336,32:1
• 2.Gang = 193,76:1
• 3.Gang = 117,77:1
• 4.Gang = 71,34:1

Rückwärtsgänge:

• 1.Gang = 334,33:1
• 2.Gang = 192,62:1
• 3.Gang = 117,07:1

"Straßengänge:"

• 1.Gang = 92,78:1
• 2.Gang = 53,45:1
• 3.Gang = 32,49:1
• 4.Gang = 19,68:1

Rückwärtsgänge:

• 1.Gang = 92,23:1
• 2.Gang = 53,14:1
• 3.Gang = 32,30:1

Geschwindigkeiten vor- und rückwärts

Geschwindigkeiten der Standard-Ausführung mit Bereifung 11-28 AS

"Ackergruppe:"

• 1.Gang = 1,57 km/h
• 2.Gang = 2,73 km/h
• 3.Gang = 4,49 km/h
• 4.Gang = 7,41 km/h

Rückwärtsgänge:

• 1.Gang = 1,58 km/h
• 2.Gang = 2,74 km/h
• 3.Gang = 4,51 km/h

"Straßengänge:"

• 1.Gang = 5,70 km/h
• 2.Gang = 9,89 km/h
• 3.Gang = 16,26 km/h
• 4.Gang = 26,85 km/h

Rückwärtsgänge:

• 1.Gang = 5,73 km/h
• 2.Gang = 9,94 km/h
• 3.Gang = 16,36 km/h

Zapfwelle

• Kupplungsabhängige Getriebezapfwelle, als gangabhängige Zapfwelle schaltbar
• Stummel = 1 3/8"- 6 Keile (Form-A)

• 540 U/min. bei 2.195 U/min.- Motordrehzahl

Übertragbare Leistung = 37,1 PS

• Oder 590 U/min. mit Nenndrehzahl

Übertragbare Leistung = 36,9 PS

• Optional als Handhebel-betätigte Motorzapfwelle mittels Lamellenkupplung

• Wegzapfwelle nur in der Ackergruppe schaltbar (Links und Rechtsdrehend, auch im Stationärbetrieb)

Fahrstrecke je Zapfwellenumdrehung = 0,1065 m

• Optional aufsteckbare Riemenscheibe mit 250 mm Durchmesser und 160 mm Breite

• 1.317 U/min. mit Nenndrehzahl
• Riemengeschwindigkeit = 1.034 m/min.

Übertragbare Leistung = 36,7 PS

• Frontzapfwelle mit direktem Anschluss für Mähwerk
• Stummel = 1 3/8"- 6 Keile (Form-A)

943 U/min. mit Nenndrehzahl

Bremsen

• Pedal-betätigte Innenbackenbremse auf Hinterräder wirkend, als Einzelradbremse ausgebildet

• Mechanisch-betätigte, unabhängige Feststellbremse

Max. mittlere Verzögerung = 4,5 m/s² bei 36 kp-Pedaldruck (Bremsweg = 7,2 m bei 25 km/h)

• Optional mit Anhänger-Druckluftbremse

Achsen

• Pendel-gelagerte Vorderachse mit Einzelradfederung

Zwei Spurweiten mittels Radumschlag = 1.270 und 1.430 mm

• Optional mit vierfacher Spurverstellung, in Schritten von 100 mm = 1.270 bis 1.670 mm

• Allradantrieb mittels Klauenkupplung, unter Last schaltbarer, pendelnd-gelagerten Lenktriebachse mit seitlicher Gelenkwelle

Radeinschlag = 39°

• Auf Wunsch mit hydraulischer Allradbremse

• Starre Portal-Hinterachse mit Kegelradgetriebe

Mechanisch-betätigtes sperrbares Kegelraddifferential

Zwei Spurweiten mittels Radumschlag = 1.250 und 1.500 mm

• Optional mit fünffache Spurverstellung, in Schritten von 50 mm = 1.250 bis 1.650 mm

• Vordere Achslast = 730 kg (Allrad = 950 kg)
• Hintere Achslast = 1.140 kg (Allrad = 1.170 kg)

Lenkung

• Mechanische ZF-Gemmer-Lenkung, Typ: Gd 7328

Hydrauliksystem und Kraftheber

• Hydraulisches, organisch-verbautes Steyr-Hubwerk mit mechanischer Oberlenkerregelung
• Dreipunktaufhängung der Kategorie I/II
• Bosch-Steuergerät, Typ: HY/SR 10 H 2/175/4
• Zweistufen Zugkraftsteuerung, Schwimmstellung und Lageregelung

• Direkt vom Motor angetriebene, kupplungsunabhängige Zahnrad-Hydraulikpumpe

Max. Förderleistung = 22,0 l/min. bei 175 atü

• Max. Hubkraft an der Ackerschiene = 1.350 kg

Steuergeräte

• Ein einfachwirkendes Bosch-Steuergerät

Elektrische Ausrüstung

• 12 Volt-Einrichtung nach StVZO

• Batterie, 12 V-98 Ah

• Bosch-Anlasser, Typ: JD (R) 12 V-1,8 PS

• Bosch-Lichtmaschine, Typ: EH (R) 14 V-11 A 19

Maße & Abmessungen

• Länge = 3.330 mm (Mit Frontgewichten = 3.450 mm)
• Breite je nach Spurweite = 1.614 bis 1.800 mm (Allrad = 1.654 mm)
• Höhe über Lenkrad = 1.534 mm

• Radstand = 1.950 mm
• Bodenfreiheit unter der Vorderachse = 380 mm (Allrad = 275 mm)

• Leergewicht = 1.870 kg (Allrad = 2.120 kg)
• Zul. Gesamtgewicht = 2.850 kg (Allrad = 3.100 kg)

Bereifung

Standardbereifung:

• Vorne = 6.00-16 AS Front (Allrad = 6.50-20 AS)
• Hinten = 11-28 AS

Optional:

• Hinten = 12.4-28 AS

Füllmengen

• Tankinhalt = 62,0 l
• Motor = 6,0 l
• Kühlsystem = 10,4 l
• Ölbadluftfilter = 1,0 l
• Hinterachse und Getriebe = 25,0 l
• Portalantrieb je 2,8 l
• Hydraulik = 10,0 l

Verbrauch

• Kraftstoffverbrauch = 174 g/PSh bei 39,4 PS und 1.996 U/min.

Kabine

• Fahrerstand mit Grammer-Gesundheitssitz, Typ: SF 4000, analoge Anzeigen, Traktormeter, Fernthermometer und linkem Kotflügelsitz

• Optional mit Schutzrahmen oder Kabine und rechtem Kotflügelsitz

Sonderausrüstung

• Schutzrahmen
• Fahrerkabine
• Zweiter Kotflügelsitz
• Lamellenkupplung für Motorzapfwelle
• Zusatzgewichte
• Riemenscheibe
• Anhänger-Druckluftbremse
• Zwillingsbereifung
• Verstellbare Spurweite

Literatur

• Steyr-Das Typenbuch (Albert Mößmer) Seite 63 und 66
