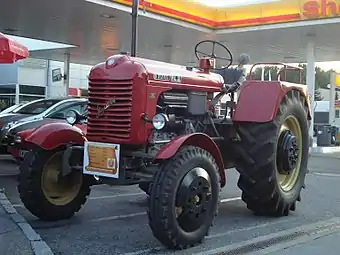

Steyr 280a
Steyr 280 a
Basisdaten
Hersteller/Marke:	Steyr
Modellreihe:	13er-Baureihe
Modell:	280a
Bauweise:	Blockbauweise
Produktionszeitraum:	1958–1972
Stückzahl:	2.146
Maße
Eigengewicht:	3.130 kg
Länge:	3.550 mm
Breite:	1.936 mm
Höhe:	2.170 mm
Radstand:	2.205 mm
Bodenfreiheit:	442 mm
Spurweite:	1.500 mm
Wenderadius mit Lenkbremse:	3.800 mm
Wenderadius ohne Lenkbremse:	4.600 mm
Standardbereifung:	vorne: 7.50-20 AL hinten: 14-34 AS
Motor
Nennleistung:	50 kW, 68 PS
Nenndrehzahl:	1.750/min
Zylinderanzahl:	4
Hubraum:	5.322 cm³
Kraftstoff:	Diesel
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Hinterradantrieb
Getriebe:	7V/1R und 10V/2R
Höchstgeschwindigkeit:	25 km/h

Im Gegensatz zum Steyr 280 hatte der Steyr 280a ein hauseigenes Triebwerk. Dieses Triebwerk konnte neben einem optionalen Kriechgang, zusätzlich mit drei optionalen Super-Kriechgängen geordert werden. Die Nennleistung wurde mittels Drehzahlsteigerung um acht DIN-PS erhöht. Vermarktet wurde der Steyr 280 a, im Gegensatz zu seinem Vorgänger, in exportroter Lackierung. Der Fertigungszeitraum des Steyr 280 a ging bis ins Jahr 1972, wodurch er selbst die "Jubiläumsserie" überlebte.

Motor

• Steyr, Typ: WD-413 u, stehender wassergekühlter Viertakt-Vierzylinder-Dieselmotor mit Vorkammer-Verfahren, Grauguss-Motorgehäuse, nasse auswechselbare Zylinderlaufbuchsen, fünffach-gelagerte Kurbelwelle, zahnradgetriebene Nockenwelle, Leichtmetall-Kolben, Einzel-Zylinderköpfe, hängende Ventile mittels Stößel und Kipphebel betätigt, Ölbadluftfilter mit Vorfilter, Friedmann & Maier-Einspritzpumpe mit Verstellregler, Drossel-Zapfendüse und Umlaufkühlung.

• Bohrung = 110 mm, Hub = 140 mm
• Verdichtungsverhältnis = 21:1
• Einspritzdruck = 135 bar

Kupplung

• Pedal-betätigte, trockene Einscheibenkupplung

• Optional als trockene Doppelkupplung ausgebildet

Erste Stufe als Fahrkupplung und zweite Stufe als Zapfwellenkupplung

Getriebe

• Im Ölbad laufendes Steyr-Klauenschaltgetriebe
• Erster Gang als Kriechgang ausgelegt

7 Vorwärts- und 1 Rückwärtsgang

• Optional mit zweitem Rückwärtsgang

7 Vorwärts- und 2 Rückwärtsgänge

• Auf Wunsch mit drei zusätzlichen Super-Kriechgängen

10 Vorwärts- und 1 Rückwärtsgang bzw. 2 Rückwärtsgänge

Geschwindigkeiten

Geschwindigkeiten mit Bereifung 14-34 AS

• 1.Gang = 2,56 km/h
• 2.Gang = 4,16 km/h
• 3.Gang = 5,50 km/h
• 4.Gang = 6,99 km/h
• 5.Gang = 9,02 km/h
• 6.Gang = 15,76 km/h
• 7.Gang = 23,43 km/h

• Rückwärtsgang = 4,96 km/h

Optionaler zweiter Rückwärtsgang = 1,20 km/h

"Super-Kriechgänge"

• 1.Gang = 0,64 km/h
• 2.Gang = 1,03 km/h
• 3.Gang = 1,37 km/h

Zapfwelle

• Handhebel-betätigte, kupplungsabhängige Getriebezapfwelle, auf Wunsch als unabhängige Motorzapfwelle
• Stummel = 1 3/8"- 6 Keile (Form-1)

• 575 U/min. mit Nenndrehzahl

Übertragbare Leistung = 66 PS

• Optional Riemenscheibe mit 300 mm Durchmesser und 190 mm Breite
• 1.481 U/min. mit Nenndrehzahl
• Riemengeschwindigkeit = 27,5 m/s mit Nenndrehzahl

Übertragbare Leistung = 64 PS

Bremsen

• Pedal-betätigte Innenbacken-Bremse auf Hinterräder, als Einzelradbremse ausgebildet

• Mechanisch-betätigte Feststellbremse, über Gestänge auf die Hinterräder wirkend

• Optional mit Anhänger-Druckluftbremse

Achsen

• Pendelnd-gelagerte, gefederte Vorderachse

Spurweite = 1.500 mm

• Starre Hinterachse mit spiralverzahnten Kegelradgetriebe und Stirnrädern, auf Achswellen und Ausgleichsgetriebe wirkend
• Mechanisch-betätigte Differentialsperre

Spurweite = 1.500 mm

Lenkung

• Mechanische Schneckenrollen-Globoid-Lenkung

Hydrauliksystem und Kraftheber

• Optional hydraulischer Steyr-Kraftheber, später als Steyr-Regelhydraulik
• Dreipunktaufhängung der Kategorie II
• Bosch-Steuergerät

Funktionen = Schwimmstellung, Zugkraft- und Lageregelung

• Kupplungsunabhängige, direkt vom Motor angetriebene Hydraulikpumpe, mit 150 atü-Betriebsdruck

• Max. Hubkraft an der Ackerschiene = 2.000 kg

Steuergeräte

Elektrische Ausrüstung

• 12 Volt-Einrichtung mit Lichtanlage

• Zwei Batterien, 12 V-75 Ah

• Elektrischer Anlasser, 12 V-4 PS

• Lichtmaschine, 12 V-300 W

Maße & Abmessungen

• Länge über alles = 3.550 mm
• Breite über alles = 1.935 mm
• Höhe über Auspuff = 2.170 mm

• Radstand = 2.205 mm
• Bodenfreiheit unter der Vorderachse = 442 mm

• Eigengewicht = 3.130 kg

Bereifung

Standardbereifung:

• Vorne = 7.50-20 AL
• Hinten = 14-34 AS

Füllmengen

• Kraftstofftank = 100 l
• Motoröl = 18 l
• Getriebeöl = 60 l
• Lenkung = 0,9 l
• Kühlwasser = 25 l
• Ölbadluftfilter = 0,7
• Hubwerk = 11 l

Verbrauch

• Durchschnittlicher Kraftstoffverbrauch = 5 bis 7 kg/h je nach Belastung

Kabine

• Fahrerstand mit gefedertem Parallelogrammsitz, Lade- und Öldruckanzeige, Betriebsstundenzähler und Kotflügelsitzen

• Auf Wunsch Muschelkotflügel, Komfortsitz und Fritzmeier-Allwetterverdeck

Sonderausrüstung

• Kotflügel vorne
• Fritzmeier-Verdeck
• Komfortsitz
• Rückscheinwerfer
• Hydraulischer Kraftheber bzw. Regelhydraulik
• Fernhydraulik
• Betriebsstundenzähler (später serienmäßig)
• Seilwinde
• Riemenscheibe
• Zusatz-Radgewichte
• Fernthermometer (später serienmäßig)
• Drei Super-Kriechgänge
• Doppelkupplung
• Unabhängige Motorzapfwelle
• Anhänger-Druckluftbremse
• Muschelkotflügel
• Auspuff nach unten
• Kühlerweste
• Tropenkühler
• Stehplattform
• Reifenfüllpumpe

Sonstiges

Literatur & Weblinks

• Johannes Engelmann: Traktoren aus Österreich. Band 2, Bulldog Verlag. (Seite 58-65)
• Steyr-Daimler-Puch AG: Vierzylinder Diesel Traktore 280 und 280a, Betriebsanleitung, Teileverzeichnis. Verwüster Verlag Graz.
• Steyr-Das Typenbuch (Albert Mößmer) Seite 48 und 50
• Steyr Traktor Betriebsanleitung, Reparaturanleitung und Ersatzteilkatalog

Die vorstehend genannte Literatur kann beim Verlag W. J. Verwüster in Graz bezogen werden.
