Schlepperwerk-Nordhausen RS 04/30

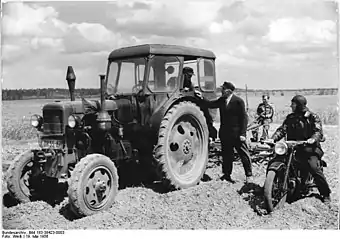

Bundesarchiv Bild 183-38423-0003, Ragow, Besprechung der Lege.jpg
Basisdaten
Hersteller/Marke:	Schlepperwerk-Nordhausen
Modellreihe:
Modell:	RS 04/30
Bauweise:	Blockbauweise
Produktionszeitraum:	1953–1956
Maße
Eigengewicht:	2600 kg
Länge:	3500 mm
Breite:	1600 mm
Höhe:	2400 mm
Radstand:	2000 mm
Bodenfreiheit:	470 - 500 mm
Spurweite:	1375 - 1500 mm
Wenderadius mit Lenkbremse:	3500 mm
Standardbereifung:	vorne: 6.00 - 20 AS hinten: 9.00 - 40 AS
Motor
Nennleistung:	22,06 kW, 30 PS
Nenndrehzahl:	1500/min
Zylinderanzahl:	2
Hubraum:	3012 cm³
Kraftstoff:	Diesel
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Hinterradantrieb
Getriebe:	10V / 2R
Höchstgeschwindigkeit:	19 km/h

Der in Schönebeck entwickelte Vielzwecktraktor RS 04/30 war die erste echte Neuentwicklung nach dem Krieg. Er sollte als Nachfolger des RS 03 Aktivist zuerst im Brandenburger Traktorwerk gebaut werden. Nachdem mehrere Muster fertiggestellt waren, entschied man sich für das Schlepperwerk Nordhausen, wo zu dieser Zeit die Produktion des RS 02/22 Brockenhexe auslief.

Motor

• Schlepperwerk - Nordhausen, Typ: EM 2-15, wassergekühlter Viertakt - Zweizylinder - Dieselmotor mit Wirbelkammer im Zylinderkopf und Blockpumpe.
• Bohrung = 115 mm / Hub = 145 mm
• Verdichtungsverhältnis = 17,5 : 1
• Einspritzpumpe = IFA EB 454 / Einspritzdruck = 100 at
• Zugkräfte, 1. Stufe: 1.Gang = 1530 kp / 2.Gang = 1245 kp / 3.Gang = 915 kp / 4.Gang = 548 kp / 5.Gang = 308 kp

Kupplung

• Einscheiben - Trockenkupplung, Typ: Renak PF 20

Getriebe

• Mechanisches Mehrganggetriebe mit zwei Stufen ( Kriechganggetriebe )
• 10 Vorwärts - und 2 Rückwärtsgänge

Geschwindigkeiten vor- und rückwärts

• Gruppe 1: 1.Gang = 3,80 km/h. / 2.Gang = 5,25 km/h. / 3.Gang = 7,05 km/h. / 4.Gang = 11,45 km/h. / 5.Gang = 18,97 km/h. / R - Gang = 4,74 km/h.
• Kriechgruppe: 1.Gang = 1,13 km/h. / 2.Gang = 1,56 km/h. / 3.Gang = 2,10 km/h. / 4.Gang = 3,41 km/h. / 5.Gang = 5,64 km/h. / R - Gang = 1,41 km/h.

Zapfwelle

• Mechanische Getriebe - Heckzapfwelle mit 540 U/min.
• Frontzapfwelle über Motorkurbelwelle mit Motordrehzahl
• Riemenscheibe, Durchmesser 280 mm / 1400 U/min.

Bremsen

• Mechanische Innenbacken - Bremse auf Hinterräder wirkend
• Handbremse auf Bremstrommel des Ausgleichsgehäuses wirkend
• Einzelradbremse als Lenkbremse

Achsen

• Vorderachse pendelnd gelagert mit Blattfederung
• Hinterachse als Portalachse
• Achslast vorne = 830 kp / hinten = 1770 kp

Lenkung

• System Roß, Schnecke und Fingerhebel

Hydrauliksystem und Kraftheber

• Hydraulische Kraftheberanlage mit Ackerschiene

Steuergeräte

Elektrische Ausrüstung

• Lichtmaschine, 12V - 130 W / Anlasser, 24V - 4 PS

Maße und Abmessungen

• länge = 3500 mm / breite = 1600 mm / höhe = 2400 mm

Bereifung

• Standardbereifung vorne = 6.00 - 20 AS / hinten = 9.00 - 40 AS

Füllmengen

Verbrauch

• 235 g/PSh

Kabine

• Wetterdach

Sonderausrüstung

Literatur

• Traktoren in der DDR ( A. Bischof )
• OLDTIMER TRAKTOR Ausgabe 01/2007, Seite 74 ff.
• OLDTIMER TRAKTOR Ausgabe 04/2017, Seite 76 ff.
