Same Argon 70 VDT

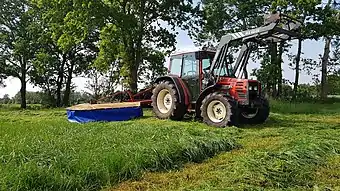

Same Argon 70 VDT Baujahr:1998
Basisdaten
Hersteller/Marke:Same
Modellreihe:Argon
Modell:Argon 70 VDT
Produktionszeitraum:1994–2001
Maße
Eigengewicht:2500 kg
Länge:3740 mm
Breite:1780 mm
Höhe:2430 mm
Radstand: 2056 mm
Bodenfreiheit: 365 mm
Spurweite:vorne: 1440 mm
hinten: 1400 mm
Wenderadius ohne Lenkbremse: 3650 mm
Standardbereifung:vorne: 9.5-24/8PR
hinten: 14.9-30/8PR
Motor
Nennleistung:51,7 kW, 70 PS
Nenndrehzahl:2350/min
Zylinderanzahl:3
Hubraum:3000 cm³
Kraftstoff: Diesel
Kühlsystem: Luftgekühlt
Antrieb
Antriebstyp:
Getriebe:
Höchstgeschwindigkeit:40 km/h

Der Same Argon 70 VDT ist ein kompakter 3 Zylinder Schlepper mit Turbolader. Es ist ein sehr wendiger Schlepper und mit seinen Allrad perfekt für Grünland- und Hofarbeiten.

Motor

Kupplung

Getriebe

Schaltgetriebe

Das Synchrongetriebe verfügt über 4 Gänge und 2 bzw. 3 Geschwindigkeitsbereiche (Gruppen), und ist serienmäßig mit Wendegetriebe (WG) ausgestattet. (Minikriechganggetriebe-MKG-auf Wunsch). Das Schaltgetriebe ist in den folgenden Ausführungen lieferbar gewesen. - 8 Vorwärts- und 8 Rückwärtsgänge; (4 VWG + 2 Gruppen mit WG) - 12 Vorwärts- und 12 Rückwärtsgänge; (4 VWG + 3 Gruppen mit WG) - 16 Vorwärts- und 8 Rückwärtsgänge; (4 VWG + 2 Gruppen mit WG und MKG) - 24 Vorwärts- und 12 Rückwärtsgänge; (4 VWG + 3 Gruppen mit WG und MKG)

Das Getriebe gab es dann jewils als 30 km/h oder 40 km/h Ausführung.


Geschwindigkeiten vor- und rückwärts

Fahrgeschwindigkeiten bei 2350 Motor-U/min. Ausführung 40 Km/h Bereifung:480/70/28

4 Straßengang

Vorwärts: 39,203km/h

Rückwärts: 37,195km/h

Zapfwelle

Heckzapfwelle: 540U/Min

Auf Wunsch gab es: 775U/Min und 1000U/Min

Bremsen

4 Radbremse

Achsen

Lenkung

Hydrauliksystem und Kraftheber

Steuergeräte

- Standardausführung: 4 Ölwege (2 doppeltwirkend und 2 doppelt- auf einfachwirkend umwandelbar, mit "Detent"-Vorrichtung versehen).

- Sonderausrüstung: 6 Ölwege (2 doppelwirkende Ölwege auf einfachwirkend umwandelbar, mit "Ditent"-Vorrichtung versehen). 2 doppeltwirkende Ölwege auf einfachwirkend umwandelbar, mit "Kick-Out"-Vorrichtung versehen. Doppelwirkendes Steuergerät mit Schwimmstellung.

Elektrische Ausrüstung

Vorne und hinten jeweils 2 Arbeitsscheinwerfer

Maße und Abmessungen

Länge:3740mm

Breite:1780mm

Höhe:2430mm

Leergewicht:2500Kg

Gesamtgewicht:4600Kg

Technisch zulässige maximale Achslast

vorn:1600Kg

hinten:3000Kg

Breite und Höhe bei Rüstzustand r5

Breite: vorne 1880mm hinten 1930mm

Höhe: 2395mm


Bereifung

r1:

   vorn:9.5/-24/ 8PR
   hinten:14.9/R30 /8PR

r2:

   vorn:360/70 R20 120 A8
   hinten:420/70 R30 134 A8

r3:

   vorn:11.2- 24/ 6PR
   hinten:12.4 R36 124 A8

r4:

   vorn:12.4 R20 116 A8
   hinten:16.9- 28 /8PR

r5:

   vorn:360/70 R20 120 A8
   hinten:480/70 R28 140 A8

r6:

   vorn:340/75 R20 117 A8
   hinten:420/70 R30 134 A8

r7:

   vorn:11.2- 24/ 6PR
   hinten:16.9 -30/6PR

Füllmengen

- Motor: 7,8L SAE 15W 40

- Getriebe Hint. Untersetzer Kraftheber Zusatzanlagen Hydrostat. Lenkung: 41L SAE 10W 30

-Frontantrieb

Vorderachse: 6L SAE 10W 30

Seitenuntersetzer: 1,5L*2 SAE 10W 30

- Kraftstofftank: 58L

Verbrauch

Kabine

Lochmann Typ:SLH8

Sonderausrüstung

Lochmann Kabine
