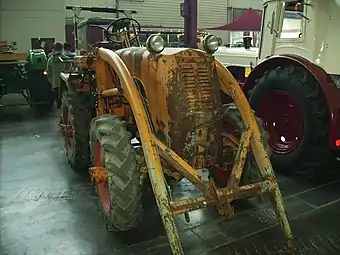

| Nordtrak Stier 30 | |
|---|---|
 Stier 30 (1952) | |
| Basisdaten | |
| Hersteller/Marke: | Nordtrak |
| Modellreihe: | Stier |
| Modell: | Stier 30 |
| Bauweise: | Halbrahmenbauweise |
| Produktionszeitraum: | 1951–1954 |
| Stückzahl: | über 400 |
| Maße | |
| Eigengewicht: | 2100 kg |
| Länge: | 3055 mm |
| Breite: | 1690 mm |
| Höhe: | 1850 mm |
| Radstand: | 1710 mm |
| Bodenfreiheit: | 300 mm |
| Spurweite: | 1250/1500 mm |
| Wenderadius mit Lenkbremse: | 3000 mm |
| Wenderadius ohne Lenkbremse: | 4000 mm |
| Standardbereifung: | vorne: 9-24 AS hinten: 9-24 AS |
| Motor | |
| Nennleistung: | 28 PS |
| Nenndrehzahl: | 1500/min |
| Zylinderanzahl: | 2 |
| Hubraum: | 2360 cm³ |
| Kraftstoff: | Diesel |
| Kühlsystem: | Wasser |
| Antrieb | |
| Antriebstyp: | Allradantrieb |
| Getriebe: | 5/1 |
| Höchstgeschwindigkeit: | 23,8 km/h |
Der Stier 30 war der erste, der unter Gerhard Kullik neu entwickelten Stiere. Der Grundpreis wurde 1952 mit 13.120 DM veranschlagt.
Motor
Stehender-Zweizylinder-Viertakt-Dieselmotor
- Hersteller: MWM
- Bezeichnung: KDW 415 Z
Kupplung
- Einscheibentrockenkupplung von Fichtel u. Sachs
Getriebe
- Kölner Ford-Werke, 5 Vorwärts- und 1 Rückwärtsgang
Geschwindigkeiten vor- und rückwärts
| 1. Gang | 2. Gang | 3. Gang | 4. Gang | 5. Gang | Rückwärtsgang |
|---|---|---|---|---|---|
| 2,8 | 4,6 | 7,55 | 13,8 | 23,8 | 3,0 |
Zapfwelle
- Motorzapfwelle hinten DIN 9611, Drehzahl 560 U/min bei 1500 U/min, nur auf Wunsch
- Riemenscheibe, Durchmesser: 2400 mm, Drehzahl 1260 U/min bei 1500 U/min, Riemengeschwindigkeit 15,8 m/s, nur auf Wunsch
Bremsen
- Innenbackenbremse auf die Hinterräder wirkend, mechanisch, mit unabhängigen Einzelradbremsen
Achsen
- vorne: Pendelachse mit Kegelradausgleichgetriebe und Gelenkwelle
- hinten: Kegelradausgleichgetriebe
Lenkung
- Schneckensegmentlenkung
Hydrauliksystem und Kraftheber
- Hydraulische Kraftheber Pentax 350 m/kg auf Wunsch
- Mechanischer Kraftheber Schröter 500 m/kg auf Wunsch
Steuergeräte
Elektrische Ausrüstung
12 V Anlage
Maße und Abmessungen
- Leergewicht: 2100 kg
- zulässige Achslast vorne: 1600 kg
- zulässige Achslast hinten: 1600 kg
- zulässiges Gesamtgewicht: 3200 kg
Bereifung
- 9-24 AS
- 8-32 AS
- 7-30 AS
Füllmengen
- Tankfassungsvermögen: 40 Liter
- Getriebeölvorrat: 3 Liter (Ölwechsel alle 750 Betriebsstunden)
Verbrauch
- Kraftstoffverbrauch: 200 g/PSh
Kabine
- Sonnen- und Regendach auf Wunsch
Sonderausrüstung
- Zapfwelle
- Riemenscheibe
- Mähwerk Stockey und Schmitz 4 ½ Mittelschnitt
- Seilwinde 3 t mit 120 m Seil
- Zusatzgewichte anschraubbar an die Räder (pro Rad 50 kg)
- Vordere Kotflügel
- Beifahrersitz
- Gepolsterter Fahrersitz
- Sonnen- und Regendach
Literatur
- Peter Schulz: Auf allen Vieren – Nordtrak Stier, P.S. Service
