Massey Ferguson MF 390 Turbo

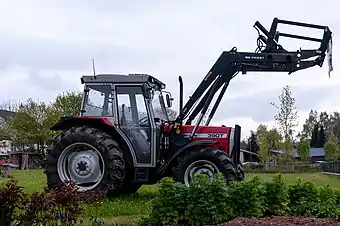

Massey Ferguson MF 390 T
Basisdaten
Hersteller/Marke:	Massey Ferguson
Modellreihe:	300er-Baureihe
Modell:	MF 390 Turbo
Bauweise:	Blockbauweise
Produktionszeitraum:	1988–1991
Maße
Eigengewicht:	3.140 (A: 3.340) kg
Länge:	3.880 mm
Breite:	1.940 mm
Höhe:	2.470 mm
Radstand:	2.350 mm
Bodenfreiheit:	460 (A: 270) mm
Spurweite:	vorne: (A: 1.490-1.944) mm hinten: 1.430-2.130 mm
Wenderadius ohne Lenkbremse:	3.750 (A: 4.250) mm
Standardbereifung:	vorne: 10.00-16 ASF (A: 11.2-24 AS) hinten: 16.9-30 AS
Motor
Nennleistung:	66,2 kW, 90 PS
Nenndrehzahl:	2.200/min
Zylinderanzahl:	4
Hubraum:	3.866 cm³
Drehmomentanstieg:	24 %
Kraftstoff:	Diesel
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Heck- oder Allradantrieb
Getriebe:	12V/4R
Höchstgeschwindigkeit:	30 km/h

Im Jahr 1988 fand eine Überarbeitung der 300er-Baureihe statt, zeitgleich wurde das Programm um sechs Modelle erweitert. Dabei wurde die Leistung des MF 390 mittels eines Turboladers gesteigert. Eine weitere Neuerung war die "Hiline-Kabine", die standardmäßig mit Heizung und Ventilationssystem ausgerüstet war.

Motor

• Perkins, Typ: AT 4.236, stehender wassergekühlter Viertakt-Vierzylinder-Reihen-Turbomotor mit Direkteinspritzung, CAV-Fliehkraft-Verstellregler, kopfgesteuerten Ventilen, Druckumlaufschmierung mittels Zahnradpumpe, Fünfring-Leichtmetall-Kolben, CAV-Verteiler-Einspritzpumpe, trockene-auswechselbare Zylinderlaufbuchsen, Donaldson-Trockenluftfilter mit Vorfilter, CAV-Vierloch-Einspritzdüsen, fünffach-gelagerte Kurbelwelle, Thermostarteinrichtung, zahnradgetriebener Nockenwelle, Garrett-Wastegate-Abgasturbolader und Lamellenkühler mit Lüfter.

• Bohrung = 98,5 mm, Hub = 127 mm
• Verdichtung = 15,5:1
• Max. Drehmoment = 335 Nm bei 1.400 U/min.
• Geregelter Drehzahlbereich = 750 bis 2.310 U/min.
• Einspritzdruck = 232 bar
• Einspritzmenge = 18,4 bis 20,5 l/h bei 2.200 U/min.
• Max. Ladedruck = 0,82 bar

• CAV-Einspritzpumpe, Typ: DPA 3348 F 230
• Garrett-Turbolader, Typ: T-3
• Donaldson-Trockenluftfilter, Typ: ELD 08
• Kühler-Lüfter mit sechs Blätter und 457 mm Durchmesser

Kupplung

• Pedal-betätigte, trockene und luftgekühlte Einfachkupplung

Scheiben-Durchmesser = 330 mm

• Handhebel-betätigte, hydraulische Lamellenkupplung als Zapfwellenkupplung

Sieben Lamellen mit 136 mm Durchmesser

Getriebe

• Im Ölbad laufendes MF-Triebwerk mit Seitenschaltung
• Synchronisiertes Wechselgetriebe mit drei Vorwärts- und einem Rückwärtsgang
• Synchronisiertes Gruppengetriebe in die Gruppen L und H unterteilt
• Zweistufige Lastschaltung in die Bereiche L und S unterteilt

• 12 Vorwärts- und 4 Rückwärtsgänge

Gesamtübersetzung:

"Gruppe-LL"

• 1.Gang = 294,83:1
• 2.Gang = 196,56:1
• 3.Gang = 107,21:1

• Rückwärtsgang = 196,561:1

"Gruppe-LS"

• 1.Gang = 232,81:1
• 2.Gang = 155,21:1
• 3.Gang = 84,66:1

• Rückwärtsgang = 155,21:1

"Gruppe-HL"

• 1.Gang = 72,07:1
• 2.Gang = 48,05:1
• 3.Gang = 26,21:1

• Rückwärtsgang = 48,05:1

"Gruppe-HS"

• 1.Gang = 56,91:1
• 2.Gang = 37,94:1
• 3.Gang = 20,69:1

• Rückwärtsgang = 37,94:1

Geschwindigkeiten vor- und rückwärts

Geschwindigkeiten mit Bereifung 16.9-30 AS

"Gruppe-LL"

• 1.Gang = 1,96 km/h
• 2.Gang = 2,93 km/h
• 3.Gang = 5,38 km/h

• Rückwärtsgang = 2,93 km/h

"Gruppe-LS"

• 1.Gang = 2,48 km/h
• 2.Gang = 3,71 km/h
• 3.Gang = 6,81 km/h

• Rückwärtsgang = 3,71 km/h

"Gruppe-HL"

• 1.Gang = 8,00 km/h
• 2.Gang = 12,00 km/h
• 3.Gang = 21,99 km/h

• Rückwärtsgang = 12,00 km/h

"Gruppe-HS"

• 1.Gang = 10,13 km/h
• 2.Gang = 15,19 km/h
• 3.Gang = 27,85 km/h

• Rückwärtsgang = 15,19 km/h

Zapfwelle

• Hydraulisch-betätigte, unabhängige Motorzapfwelle
• Stummel = 1 3/8"- 6 Keile
• Zweifach schaltbar, 540 und 540 E U/min.
• Übersetzungsverhältnis = 3,5064:1

• Drehzahl = 540 bei 1.893 U/min.- Motordrehzahl

Übertragbare Leistung = 56,0 kW

• Oder 627 U/min. mit Nenndrehzahl

Übertragbare Leistung = 59,8 kW

• 540 E mit 1.421 U/min.- Motordrehzahl

• Optional mit unabhängiger und lastschaltbarer Frontzapfwelle
• 1.000 U/min. bei 2.000 U/min.- Motordrehzahl

Bremsen

• Hydraulisch-betätigte, nasse Girling-Mehrscheibenbremse, auf die Differential-Seitenwellen wirkend, als Einzelradbremse zu verwenden

• Allradantrieb mit automatischer Allradzuschaltung als Vorderradbremse

• Handhebel-betätigte Feststellbremse auf die Hinterräder wirkend

• Optional mit Einkreis- oder Zweikreis-Druckluftbremsanlage

Anhängerbremse mit 144 bar

Achsen

• Pendelnd-gelagerte Vorderachse mit ausziehbaren Halbachsen

• Oder über Lamellenkupplung betätigte, lastschaltbare Lenktrieb-Pendelachse mit zentraler Gelenkwelle

Verstellbare Spurweite von 1.490 bis 1.944 mm

• Hinterachse mit Kegelradgetriebe, Ritzel und Stirnradübersetzung
• Pedal-betätigte, lastschaltbare Klauen-Differentialsperre

Verstellbare Spurweite = 1.430 bis 2.130 mm

• Vordere Achslast-Allrad = 1.384 kg
• Hintere Achslast-Allrad = 1.956 kg

Lenkung

• Hydrostatische Danfoss-Lenkung, Typ: OSPC-ON
• Gemeinsamer Ölkreislauf mit Hydraulik, mittels Bosch-Tandem-Zahnradpumpe

Betriebsdruck = 170 bar

Hydrauliksystem und Kraftheber

• Hydraulischer MF-Regel-Kraftheber mit mechanischer Unterlenkerregelung
• Ein einfachwirkender Hubzylinder
• Sicherheitsventil des Zylinders auf 205 bis 240 bar eingestellt
• Dreipunktkupplung der Kategorie II mit Schnellkuppler und Seitenstabilisierung

Funktionen:

• Heben, Senken und Transport- und Schwimmstellung
• Tiefen-, Reaktions- und Positionsregelung

• Tandem-Zahnradpumpe mit max. Betriebsdruck von 220 bar
• Fördermenge = 34,0 l/min. bei 150 bar
• Kombiniert = 55,0 l/min. bei 150 bar

• Leistung der Hydraulik = 9,6 kW
• Hubweg = 615 mm
• Max. Hubkraft an den Koppelpunkten = 2.790 daN

• Optional mit Fronthubwerk
• Dreipunktkupplung der Kategorie II
• Hubweg = 625 mm
• Max. Hubkraft an den Koppelpunkten = 1.750 daN

Steuergeräte

• Optional bis zu drei einfach- und doppelt wirkende Zusatz-Steuergeräte

Elektrische Ausrüstung

• 12 Volt-Einrichtung nach StVZO

• Batterie, 12 V-75 Ah (420 A)

• Lucas-Anlasser, Typ: M 127 (2,8 kW)

• Lucas-Lichtmaschine, Typ: A 127 (0,54 kW)

Maße und Abmessungen

"Allrad-Variante"

• Länge über alles = 3.880 mm
• Breite bei kleinster Spurweite = 1.940 mm
• Höhe über Kabine = 2.470 mm

• Radstand = 2.350 mm
• Bodenfreiheit = 270 mm

• Leergewicht = 3.340 kg

Bereifung

Standardbereifung:

• Vorne = 10.0-16 AS Front (Allrad = 11.2-24 AS)
• Hinten = 16.9-30 AS

Optional:

• Vorne = 14.9-24 AS
• Hinten = 18.4 R 34 AS

Füllmengen

• Tankinhalt = 108 l
• Motoröl = 7,7 l
• Kühlsystem = 15,5 l
• Triebwerk = 49,8 l
• Lenktrieb-Vorderachse = 5,8 l
• Endantriebe = 2,8 l

Verbrauch

• Spezifischer Kraftstoffverbrauch = 20,4 l/h oder 272 g/kWh bei 84,2 PS und Nenndrehzahl

Kabine

• Staub- und schallisolierte MF-Sicherheitskabine mit ebenen Boden, körpergerechtem Fahrersitz, hängende Pedale, ausstellbare Seiten- und Heckscheibe, dreistufiges Heizung- und Belüftungsgebläse, Betriebsstundenzähler, Traktormeter, Sicherheitsstartvorrichtung, Amperemeter, Öldruckanzeige, Kraftstoffanzeige, Fernthermometer und Beifahrersitz

Sonderausrüstung

• Vordere Kotflügel
• Zusatz-Steuergeräte
• Frontgewichte
• Druckluftbremse
• Zugpendel
• Lange Ackerschiene
• Fronthubwerk
• Frontzapfwelle

Literatur & Weblinks

• Massey Ferguson-Das Typenbuch (Albert Mößmer) Seite 117
• ART-Testberichte. ch
