| Landini - Massey Ferguson 294 AS | |
|---|---|

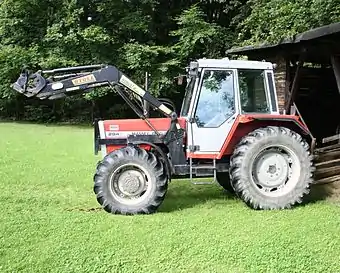

 Massey Ferguson MF 294S | |
| Basisdaten | |
| Hersteller/Marke: | Landini - Massey Ferguson |
| Modellreihe: | 204 er - Reihe |
| Modell: | 294 AS |
| Bauweise: | Blockbauweise |
| Produktionszeitraum: | 1980–1987 |
| Maße | |
| Eigengewicht: | 3230 ( A = 3450 ) kg |
| Länge: | 3990 ( A = 4040 ) mm |
| Breite: | 1980 mm |
| Höhe: | 2745 mm |
| Radstand: | 2480 ( A = 2420 ) mm |
| Bodenfreiheit: | 400 mm |
| Spurweite: | 1980 mm vorne: 1400 - 1900 mm hinten: 1500 - 1900 mm |
| Wenderadius ohne Lenkbremse: | 4500 ( A = 5050 ) mm |
| Standardbereifung: | vorne: 13.6 R 24 hinten: 16.9 R 34 |
| Motor | |
| Nennleistung: | 55 kW, 75 PS |
| Nenndrehzahl: | 2150/min |
| Zylinderanzahl: | 4 |
| Hubraum: | 4067 cm³ |
| Drehmomentanstieg: | 20 % |
| Kraftstoff: | Diesel |
| Kühlsystem: | Flüssigkeitskühlung |
| Antrieb | |
| Antriebstyp: | Allrad / Heckantrieb |
| Getriebe: | 12/4 aus 3 Gruppen mit je 4 Gängen vollsynchronisiert |
| Höchstgeschwindigkeit: | 25 km/h |
Bitte formuliere hier einen einleitenden Satz zu dem beschriebenen Traktormodell.
Motor
Perkins A 4. 248, max. Drehmoment: 277 Nm bei 1400 U/min. / Bohrung: 100,96 mm. / Hub: 127 mm.
Kupplung
2-Scheibentrockenkupplung, unabhängige Zapfwellenkupplung handbetätigt
Getriebe
12/4 aus 3 Gruppen mit je 4 Gängen vollsynchronisiert
Geschwindigkeiten vor- und rückwärts
Arbeitsgeschwindigkeiten 0,8- 25 km/h und einer Bereifung von 16.9/14-34 oder 13.6/12-38
siehe Tabelle unten
Zapfwelle
540 u. 1000 U/min. mechanisch - lastschalbare Motorzapfwelle, zusätzlich Wegzapfwelle.
Bremsen
Doppelscheibenbremsen, mit Rückstellfeder, trocken auf Hinterachswelle wirkend.
Achsen
Pendelvorderachse / Portalachse
Lenkung
Hydrostatische Lenkung m. sep. Pumpe 100 bar
Hydrauliksystem und Kraftheber
Dreipunkthydraulik mit Regelung über Oberlenker und außenliegende Kreisläufe / KAT. II. / Hubkraft: 2700 kg / 3300kg mit Hubkraftverstärkung) / Öldurchflussmenge: 36 l/min.
Steuergeräte
max. 3
Elektrische Ausrüstung
Arbeitsscheinwerfer vorne und hinten
Maße und Abmessungen
Länge über alles: 4020 mm Radstand: 2400 mm Höhe über Sicherheitsrahmen: 2555 mm Höhe über Kabine: 2585 mm Höhe über Komfortkabine: 2665 mm Kleinste Breite/Spurweite: 1980 mm / 1500 mm Bodenfreiheit über Vorderachse: 400 mm Kleinster Wendekreis: 11,2/11,0 m Zul. Gesamtgewicht: 5000 kg Zul. Achslast vorn: 2100 kg Zul. Achslast hinten: 4000 kg Leergewicht: 3250 kg (ohne Kabine) Leergewicht vorn: 1310 kg Leergewicht hinten: 1940 kg
Bereifung
vorne: 7,50 - 20 / hinten: 16,9 - 34 ( Allrad vorne: 12,4 - 24 / hinten: 16,9 - 34 )
Füllmengen
Kühlsystem 15 l, Kraftstoffbehälter 120 l, Motoröl 8,5 l einschl. Luftfilter, Getriebe/Hydraulik 25 l, Endantriebe je 3,8 l, Vorderachsantriebe je 2,0 l, Frontachse 4,5 l, Lenkung 2,0 l
Verbrauch
Kabine
Comfort-Kabine m. Heizung
Sonderausrüstung
- Fronthydraulik und Frontzapfwelle
- Optional ein Frontlader von der Firma Schaeffer oder Stoll
Literatur
Quellen
Bedienungsanleitung
Weblinks
| Gang | 1200 U/min | 1400 U/min | 1600 U/min | 1800U/min | 1944U/min | 2150U/min |
|---|---|---|---|---|---|---|
| 1. | 0,8 | 0,9 | 1 | 1,2 | 1,3 | 1,4 |
| 2. | 1,2 | 1,4 | 1,6 | 1,8 | 1,9 | 2,1 |
| 3. | 1,5 | 1,8 | 2,0 | 2,3 | 2,4 | 2,7 |
| 4. | 1,9 | 2,2 | 2,5 | 2,8 | 3,1 | 3,4 |
| 5. | 2,3 | 2,7 | 3,1 | 3,5 | 3,8 | 4,2 |
| 6. | 2,9 | 3,4 | 3,9 | 4,4 | 4,7 | 5,2 |
| 7. | 3,7 | 4,3 | 4,9 | 5,5 | 6,0 | 6,6 |
| 8. | 4,6 | 5,4 | 6,2 | 6,9 | 7,5 | 8,3 |
| 9. | 5,7 | 6,7 | 7,7 | 8,6 | 9,3 | 10,3 |
| 10. | 7,1 | 8,3 | 9,5 | 10,7 | 11,6 | 12,8 |
| 11. | 9,1 | 10,6 | 12,1 | 13,6 | 14,7 | 16,3 |
| 12. | 14,2 | 16,5 | 18,9 | 21,3 | 23,0 | 25,0 |
| 1. R | - | - | - | - | - | 3,6 |
| 2. R | - | - | - | - | - | 5,6 |
| 3. R | - | - | - | - | - | 7,0 |
| 4. R | - | - | - | - | - | 11,0 |
