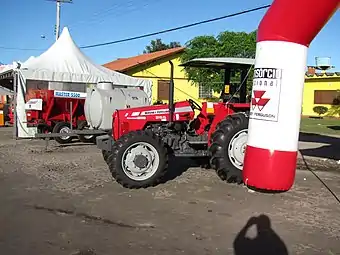

Massey Ferguson MF 255
Massey Ferguson MF 255
Basisdaten
Hersteller/Marke:	Massey Ferguson
Modellreihe:	200er-Baureihe
Modell:	MF 255
Bauweise:	Blockbauweise
Produktionszeitraum:	1975–1981
Maße
Eigengewicht:	2.340 kg
Länge:	3.415 mm
Breite:	1.835 mm
Höhe:	2.330 mm
Radstand:	2.060 mm
Bodenfreiheit:	340 mm
Spurweite:	vorne: 1.320-1.830 mm hinten: 1.450-2.050 mm
Wenderadius mit Lenkbremse:	3.500 mm
Wenderadius ohne Lenkbremse:	3.970 mm
Standardbereifung:	vorne: 7.50-16 ASF hinten: 12.4-32 AS
Motor
Nennleistung:	34,6 kW, 47 PS
Nenndrehzahl:	2.250/min
Zylinderanzahl:	3
Hubraum:	2.500 cm³
Kraftstoff:	Diesel
Kühlsystem:	Wasser
Antrieb
Antriebstyp:	Heckantrieb
Getriebe:	8V/2R
Höchstgeschwindigkeit:	25 km/h

Der MF 255 löste 1975 den MF 150 der 100er-Baureihe ab. Den MF 255 gab es in den USA auch mit Benzinmotor, diesmal aber von Perkins. Neben der Standardversion wurde speziell für den nordamerikanischen Markt noch eine Reihenfrucht-Variante angeboten.

Motor

• Perkins, Typ: AD 3.152 S, stehender wassergekühlter Viertakt-Dreizylinder-Reihen-Saugmotor mit Direkteinspritzung, CAV-Fliehkraft-Verstellregler, kopfgesteuerten Ventilen, Druckumlaufschmierung mittels Zahnradpumpe, Fünfring-Leichtmetall-Kolben, CAV-Verteiler-Einspritzpumpe, trockene-auswechselbare Zylinderlaufbuchsen, Trockenluftfilter mit Vorfilter, CAV-Mehrloch-Einspritzdüsen, vierfach-gelagerte Kurbelwelle, Thermostarteinrichtung, zahnradgetriebener Nockenwelle und Lamellenkühler mit Lüfter.

• Bohrung = 91,44 mm, Hub = 127 mm
• Verdichtung = 16,5:1
• Kompressionsdruck = 31 atü
• Max. Drehmoment = 178 Nm bei 1.200 U/min.
• Öldruck = 1,0 bis 4,5 atü
• Geregelter Drehzahlbereich = 700 bis 2.390 U/min.
• Einspritzdruck = 170 + 5 bar

Kupplung

• Pedal-betätigte, trockene und luftgekühlte Auburn-Doppelkupplung

• Fahrkupplung mit 305 mm Scheiben-Durchmesser
• Zapfwellenkupplung mit 254 mm Scheiben-Durchmesser

Getriebe

• Im Ölbad laufendes MF-Gruppen-Triebwerk mit Zweihebel-Bedienung
• Klauengeschaltetes Wechselgetriebe mit vier Vorwärts- und einem Rückwärtsgang
• Schubradgeschaltetes Gruppengetriebe in die Gruppen L und H unterteilt
• Die Gänge 3-4-7 und 8 sind synchronisiert

• 8 Vorwärts- und 2 Rückwärtsgänge

Gesamtübersetzung:

• 1.Gang = 200,99:1
• 2.Gang = 137,04:1
• 3.Gang = 100,33:1
• 4.Gang = 74,75:1
• 5.Gang = 50,25:1
• 6.Gang = 34,26:1
• 7.Gang = 25,08:1
• 8.Gang = 18,69:1

• 1.Rückwärtsgang = 147,58:1
• 2.Rückwärtsgang = 36,90:1

Geschwindigkeiten vor- und rückwärts

Geschwindigkeiten mit Bereifung 12.4-32 AS

"Gruppe-L"

• 1.Gang = 2,3 km/h
• 2.Gang = 3,3 km/h
• 3.Gang = 4,6 km/h
• 4.Gang = 6,1 km/h

• Rückwärtsgang = 3,1 km/h

"Gruppe-H"

• 1.Gang = 9,1 km/h
• 2.Gang = 13,3 km/h
• 3.Gang = 18,2 km/h
• 4.Gang = 24,5 km/h

• Rückwärtsgang = 12,4 km/h

Zapfwelle

• Mechanisch-betätigte, unabhängige und lastschaltbare Motorzapfwelle
• Stummel = 1 3/8"- 6 Keile (Form-1)
• Übersetzungsverhältnis = 3,12:1

• Drehzahl = 540 bei 1.684 U/min.- Motordrehzahl

• Oder 722 U/min. mit Nenndrehzahl

• Optional aufsteckbare Riemenscheibe mit 229 mm Durchmesser und 165 mm Breite
• 1.316 U/min. mit Nenndrehzahl

Bremsen

• Hydraulisch-betätigte Girling-Innen-Backenbremse, auf die Differential-Seitenwellen wirkend, als Einzelradbremse zu verwenden

Bremstrommel = 355 x 50 mm

• Handhebel-betätigte Feststellbremse als Innen-Backenbremse ausgebildet, auf die Hinterräder wirkend

• Optional mit Druckluftbremsanlage

Achsen

• Pendelnd-gelagerte Vorderachse mit ausziehbaren Halbachsen

Verstellbare Spurweite = 1.320 bis 1.830 mm

• Hinterachse mit Kegelradgetriebe, Ritzel und Stirnradübersetzung
• Pedal-betätigte, lastschaltbare Klauen-Differentialsperre

Verstellbare Spurweite mittels Radumschlag und Verstellräder = 1.450 bis 2.050 mm

Lenkung

• Mechanische Kugelumlauflenkung

• Optional mit hydraulischer Lenkhilfe

Hydrauliksystem und Kraftheber

• Hydraulischer MF-Regel-Kraftheber mit mechanischer Oberlenkerregelung
• Dreipunktkupplung der Kategorie I/II mit Schnellkuppler und Seitenstabilisierung
• Druckregelung für Zugkraftverstärker

Funktionen:

• Heben, Senken und Transport- und Schwimmstellung
• Tiefen-, Reaktions- und Positionsregelung

• Konstant-Stromsystem mit 17,0 l/min. bei 175 bar

• Max. Hubkraft an den Koppelpunkten = 1.800 kp

Steuergeräte

• Optional bis zu drei einfach- und doppelt wirkende Zusatz-Steuergeräte

Elektrische Ausrüstung

• 12 Volt-Einrichtung nach StVZO

• Batterie, 12 V-96 Ah

• Lucas-Anlasser, Typ: M 45 G, 2,0 kW

• Lucas-Lichtmaschine, Typ: 16 ACR, 32 A

Maße und Abmessungen

• Länge über alles = 3.415 mm
• Breite über alles = 1.835 mm
• Höhe über Schutzrahmen = 2.330 mm

• Radstand = 2.060 mm
• Bodenfreiheit = 340 mm

• Leergewicht = 2.340 kg

Bereifung

Standardbereifung:

• Vorne = 7.50-16 AS Front
• Hinten = 12.4/11-32 AS

Optional:

• Hinten = 14.9/13-28 AS

Füllmengen

• Tankinhalt = 48 l
• Motoröl = 6,8 l
• Kühlsystem = 10,2 l
• Triebwerk = 25,0 l

Verbrauch

Kabine

• Fahrerstand mit seitlichem Aufstieg, Mauser-Schutzrahmen, körpergerechtem Fahrersitz, hängende Pedale, Betriebsstundenzähler, Traktormeter, Sicherheitsstartvorrichtung, Amperemeter, Öldruckanzeige, Kraftstoffanzeige, Arbeitsscheinwerfer, Fernthermometer und linkem Beifahrersitz

• Optional Mauser-Kabine incl. Heizung und rechtem Beifahrersitz

Sonderausrüstung

• Vordere Kotflügel
• Zusatz-Steuergeräte
• MF-Frontlader, Typ: 80
• Hydrostatisches Mähwerk
• Frontgewichte
• Druckluftbremse
• Zugpendel
• Lange Ackerschiene
• Riementrieb
• Hydraulische Lenkhilfe

Literatur

• Massey Ferguson-Prospekte von 1976 bis 1985 (Klaus Bergner) Seite 26
• Massey Ferguson-Das Typenbuch (Albert Mößmer) Seite 96
