| MAN 4S3 | |
|---|---|

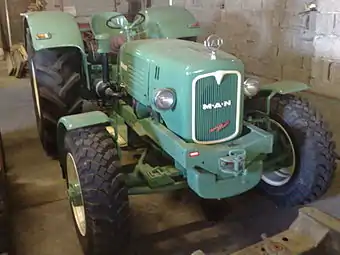

 MAN 4 S 3 (Baujahr 1961) | |
| Basisdaten | |
| Hersteller/Marke: | MAN |
| Modellreihe: | S |
| Modell: | 4S3 |
| Bauweise: | (Halb?)Rahmenbauweise |
| Produktionszeitraum: | 1961–1963 |
| Stückzahl: | 3 (Prototypen) |
| Maße | |
| Eigengewicht: | ca. 2600 kg |
| Länge: | |
| Breite: | |
| Höhe: | |
| Spurweite: | |
| Standardbereifung: | hinten: 18.4 R30 |
| Motor | |
| Nennleistung: | 55 PS |
| Nenndrehzahl: | 2400/min |
| Zylinderanzahl: | 4 |
| Hubraum: | 3200 cm³ |
| Kraftstoff: | Diesel |
| Kühlsystem: | Wasser |
| Antrieb | |
| Antriebstyp: | Allrad |
| Getriebe: | 8/4-Getriebe |
| Höchstgeschwindigkeit: | 19 km/h km/h |
Vom 55 PS starken „Versuchsschlepper“ MAN 4S3 wurden bis 1963 nur 3 Prototypen gefertigt. Nach dem ebenfalls nur in geringer Stückzahl gefertigten 60-PS-Allradschlepper 4T1 war der 4S3 das leistungsstärkste Traktorenmodell von MAN.
Motor
- Vierzylinder-Dieselmotor vom Typ MAN D 9424 M1 mit 3200 cm³ Hubraum und 55 PS
Kupplung
Getriebe
- ZF-Getriebe A 220
- 8 Vorwärts- und 4 Rückwärtsgänge
Geschwindigkeiten vor- und rückwärts
Zapfwelle
Bremsen
Achsen
- die Allradvorderachse Größe 3 entspricht der des 4S2
Lenkung
Hydrauliksystem und Kraftheber
Steuergeräte
Elektrische Ausrüstung
Maße und Abmessungen
Bereifung
Füllmengen
Verbrauch
Sonderausrüstung
Sonstiges
Literatur
Weblinks
- http://www.man-turbopower.de/html/der_prototyp________.html
- http://www.traktor-tv.de/traktoren-schlepper/man-dieselschlepper-4-s-3
