MAN 2K2

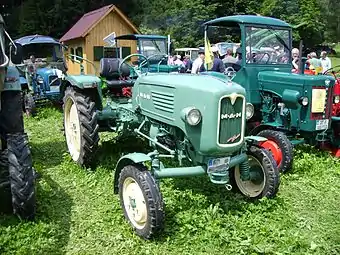

MAN 2 K 2 (Baujahr 1960)
Basisdaten
Hersteller/Marke:MAN
Modellreihe:K
Modell:2K2
Bauweise: rahmenlose Blockbauweise
Produktionszeitraum:1958–1960
Stückzahl: 650
Maße
Eigengewicht:1210 kg
Länge:2990 mm
Breite:1445–1522 mm
Höhe:1485 mm
Radstand: 1990 mm
Bodenfreiheit: 460 mm
Spurweite:vorne: 1266–1516 mm
hinten: 1250–1500 mm
Wenderadius mit Lenkbremse: 2600 mm
Standardbereifung:vorne: 4.50-16 ASF
hinten: 7-30 AS
Motor
Nennleistung:13,2 kW, 18 PS
Nenndrehzahl:1800/min
Zylinderanzahl:2
Hubraum:1305 cm³
Kraftstoff: Diesel
Kühlsystem: Wasserkühlung
Antrieb
Antriebstyp:Hinterradantrieb
Getriebe:6/1-Getriebe
Höchstgeschwindigkeit:18,4–20 km/h

Der 18-PS-Schlepper 2K2 wurde als zweite Ausführung des 2K-Modells von MAN mit 650 Exemplaren bis 1960 hergestellt. Anscheinend konnte sich die MAN mit der Haubenform des 2 K 1 nicht anfreunden und glich das Design der Haube des 2 F 1 an. Ansonsten waren das Modell 2 K 1 und 2 K 2 identisch. Trotzdem setzte sich die Tragschlepperidee bei der Kundschaft nicht durch, was sich an den weiter sinkenden Verkaufszahlen bemerkbar machte.

Motor

  • MAN/Güldner, Typ: D 8515 M 172, stehender, wassergekühlter Viertakt-Zweizylinder-Reihen-Saugmotor mit Direkteinspritzung, M-Verbrennungsverfahren, hängenden Ventilen, zahnradgetriebene Nockenwelle, dreifach-gelagerter Kurbelwelle, auswechselbare Zylinderlaufbuchsen, Ölbadluftfilter, Einspritzpumpe mit Regler, Mehrloch-Einspritzdüse, Druckumlaufschmierung mittels Zahnradpumpe, Umlaufkühlung mit Thermostatsteuerung und Lamellenkühler mit Lüfter.


  • Bohrung = 85 mm, Hub = 115 mm
  • Verdichtung = 17:1
  • Verdichtungsenddruck = 27 bis 23 atü
  • Max. Drehmoment = 7,5 mkp bei 1400 U/min.
  • Leerlaufdrehzahl = 600 U/min.
  • Min. Öldruck bei warmen Motor = 1,5 atü
  • Max. Einspritzdruck = 175 atü


  • Bosch-Einspritzpumpe, Typ: PFR 2 A 60/106/7
  • Bosch-Regler, Typ: 2 D 33 B
  • Bosch-Düsen-Halter, Typ: KDL 80 S 7
  • Bosch-Düsen-Einsatz, Typ: DLLA 25 S 64
  • Fördermenge pro Hub und Zylinder = 44 bis 45,5 mm³

Kupplung

  • Einscheiben-Trockenkupplung von Fichtel & Sachs, Typ: K 12 Z

Getriebe

  • Im Ölbad laufendes ZF-Schubradgetriebe, Typ: A-8/6 H 18 mit Mittelschaltung
  • Erster Gang als Kriechgang ausgebildet
  • 6 Vorwärtsgänge, 1 Rückwärtsgang

Geschwindigkeiten vor- und rückwärts

"Mit Bereifung 7-30 AS"

  • 1.Gang = 1,48 km/h.
  • 2.Gang = 2,70 km/h.
  • 3.Gang = 5,00 km/h.
  • 4.Gang = 7,20 km/h.
  • 5.Gang = 11,00 km/h.
  • 6.Gang = 18,40 km/h.
  • Rückwärtsgang = 5,00 km/h.


"Mit Bereifung 8-32 und 10-28 AS"

  • 1.Gang = 1,62 km/h.
  • 2.Gang = 3,00 km/h.
  • 3.Gang = 5,50 km/h.
  • 4.Gang = 7,90 km/h.
  • 5.Gang = 12,00 km/h.
  • 6.Gang = 20,00 km/h.
  • Rückwärtsgang = 5,50 km/h.

Zapfwelle

  • Fahrkupplung-abhängige Getriebe-und Wegzapfwelle mit Schutzschild
  • Stummel = 1 3/8"- 6 Keile (Form-A)
  • Drehzahl = 540 U/min.


  • Optional, Mähwerksantrieb mit Rutschkupplung


  • Optional aufsteckbare Riemenscheibe mit 220 mm Durchmesser
  • Drehzahl = 1400 U/min.

Bremsen

  • Pedal betätigte Trommelbremse auf die Hinterräder wirkend, als Einzelrad-Bremse zu verwenden
  • Unabhängige Handbremse als Bandbremse ausgebildet, auf die Hinterräder wirkend

Achsen

  • Pendelnd-aufgehängte Portal-Vorderachse mit Einzelradfederung
  • Starre Hinterachse in Portalbauweise ausgeführt
  • Pedal betätigtes, sperrbares Ausgleichsgetriebe


Zul. Achslast

  • Vorne = 700 kg
  • Hinten = 1600 kg

Lenkung

  • Mechanische ZF-Lenkung

Hydrauliksystem und Kraftheber

  • Optional hydraulischer Bosch-Kraftheber mit Dreipunktaufhängung
  • Zusätzlich für Zwischenachs-Geräte und hydraulischer Mähwerks-Aushebung
  • Max. Hubkraft = 500 kg


  • Optional getrennte Betätigung von Zwischenachs-und Heckhydraulik
  • Zusätzlicher Anschluß mit einfachwirkenden Zusatzzylinder für Kippanhänger usw.

Steuergeräte

Elektrische Ausrüstung

  • 12 Volt-Einrichtung nach StVZO
  • Batterie 12 V-70 Ah
  • Bosch-Lichtmaschine, Typ: REE 75/12/1800 R 1
  • Bosch-Anlasser, Typ: EJD 1,8/12 R 66

Maße und Abmessungen

  • Länge = 2.990 mm
  • Breite je nach Spurweite = 1.445 bis 1522 mm
  • Höhe über Lenkrad = 1.485 mm
  • Höhe mit Mähwerk = 2.100 mm
  • Höhe mit Wetterdach = 2.150 mm


  • Radstand = 1.990 mm
  • Bodenfreiheit = 460 mm
  • Bodenfreiheit im Bereich der Zwischenachs-Geräte = 650 bis 700 mm


  • Eigengewicht = 1210 kg
  • Zul. Gesamtgewicht = 2000 kg

Bereifung

Serien-Bereifung

  • Vorne = 4.50-16 AS Front
  • Hinten = 7-30 AS

Optional:

  • Vorne = 5.00-16 AS Front
  • Hinten = 8-32 und 10-28 AS

Füllmengen

  • Tankinhalt = 25 l
  • Getriebe = 9 l
  • Kühlwasser = 7 l
  • Motoröl = 5 l
  • Ölbadluftfilter = 0,5 l

Verbrauch

  • Kraftstoffverbrauch = 180-190 g/PSh mit Dauerleistung
  • Schmierölverbrauch = 1,5 g/PSh

Kabine

  • Fahrerstand mit seitlichem Aufstieg, gefedertem Sesselsitz, linkem Beifahrersitz, Öldruck-Anzeige, Fernthermometer und Bordwerkzeug
  • Optional mit Wetterdach und rechtem Beifahrersitz

Sonderausrüstung

  • Baas-Frontlader
  • Riemenscheibe
  • Mähantrieb
  • Rasspe-Mähwerk 4,5'
  • Vordere Kotflügel
  • Dreipunktaufhängung
  • Seilwinde
  • Wetterdach
  • Zweiter Beifahrersitz
  • Zusatzgewichte
  • Tragarm für Zwischenachsgeräte

Sonstiges

  • Zugkraft am Haken = 1400 kg
  • Max. Anhängelast = 15 Tonnen


  • Grundpreis 1960 = 7650,- DM

Literatur

  • MAN-Traktoren (Udo Paulitz) Seite 123
  • MAN-Prospekte von 1922-1963 (Peter Streiber) Seite 88
  • Technische Daten der M-Motoren (Schwungrad-Verlag) Seite 7
