| Lindner HL14 | |
|---|---|

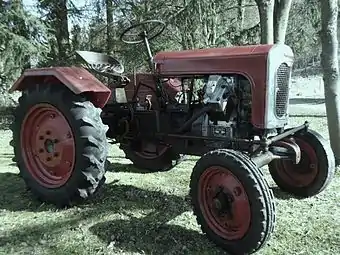

 Lindner HL14 | |
| Basisdaten | |
| Hersteller/Marke: | Lindner |
| Modellreihe: | Bauernfreund |
| Modell: | HL14 |
| Bauweise: | V - Motor |
| Produktionszeitraum: | 1954–1957 |
| Maße | |
| Eigengewicht: | 963 kg |
| Länge: | 2405 mm |
| Breite: | 1460 mm |
| Höhe: | 1430 mm |
| Radstand: | 1525 mm |
| Spurweite: | vorne: 1250 mm hinten: 1250 mm |
| Wenderadius ohne Lenkbremse: | 3250 mm |
| Standardbereifung: | vorne: 4,00-15AL hinten: 8,00-24AL |
| Motor | |
| Nennleistung: | 10,3 kW, 14 PS |
| Nenndrehzahl: | 2400/min |
| Zylinderanzahl: | 2 |
| Hubraum: | 1020 cm³ |
| Kraftstoff: | Diesel |
| Kühlsystem: | Luft |
| Antrieb | |
| Antriebstyp: | Hinterradantrieb |
| Getriebe: | A-5/5 |
| Höchstgeschwindigkeit: | 20,2 km/h |
Bitte formuliere hier einen einleitenden Satz zu dem beschriebenen Traktormodell.
Motor
Luftgekühlten 2 Zylinder Warchalowski-V-Motor
Typ: SD21 - Motorenfabrik - J.Warchalowski,Wien III, Paulusgasse 3
Arbeitsweise: Viertakt-Diesel
Anzahl der Zylinder: 2
Hub u. Bohrung: Hub: 90 mm Bohrung: 85 mm
Gesamthubraum: 1,02 Liter
Größte Nutzleistung des Motors: 14 PS bei 2000 Umdrehungen in der Minute
Verdichtungsverhältnis = 18 : 1
Kupplung
Einscheiben - Trockenkupplung
Getriebe
A-5/5 - Zahnradfabrik Passau GmbH / Passau Grubweg
Baulizenz der Zahnradfabrik Friedrichshafen AG
5 Vorwärtsgänge : 127,77, - 75,41, - 46,12, - 29,47, - 17,34,
1 Rückwärtsgang : 91,89,
Geschwindigkeiten vor- und rückwärts
vorwärts : 28 kmh
rückwärts :
Zapfwelle
Ja - Motor 1500 U/min = Zapfwelle 542 U/min
Bremsen
Perrot-Bremse
Knott-Bremse
Achsen
Lenkung
Hydrauliksystem und Kraftheber
Kein
Steuergeräte
Elektrische Ausrüstung
Batterie: 61Ah/540A
Anlasser Typ: Bosch EJD 1,8/12R39 - OE 000 13 54 010 , Uher: AL 50 1,8/12 1,8 PS z - 11, m - 3, Siemens: 1,8 PS 12V, 112 ø
Lichtmaschine: Bosch RED 130/12/2200 BR35, Uher: LW 27 - 12/130 - 220 R
Technische Daten Anlasser: EJD 1,8/12 R 39 Spannung : 12 V Leistung : 2,7 KW Drehrichtung: im Uhrzeigersinn (CW) Befestigung : 2 Bohrungen, R35°L150° Zähneanzahl : 11 Zähne, 40mm Einpassring: 82,5mm Lochabstand: 105mm Lochdurchmesser: 10,5mm
Maße und Abmessungen
Bereifung
Vorn : 4,00 - 15 AL
Hinten : 8,00 - 24 AL
Radstand: 1525 mm
Keilriemen : Schmalkeilriemen SPZ 1047 Lw - AV 9,5x1060 La
Füllmengen
Schmieröl: 4,5 Liter
Brennstoff: 6,7 Liter
Verbrauch
185 - 200g pro PS und Stunde
Kühlung
Luftkühlung durch Gebläse
Sonderausrüstung
Zugmaul Vorn Befestigung: Schraube 3/4"(Zoll) UNC 48mm
Literatur
Warchalowski, Austro Diesel, Betriebsanleitung und Ersatzteilliste, TYPE SD21, FD21,
Schlepper-Triebwerke, A-5/5 und A-5/6, Anleitung zur Bedienung und Wartung - Ersatzteil-Liste- Zahnradfabrik Passau GmbH, Passau-Grubweg, Baulizenz der Zahnradfabrik Friedrichshafen AG
Einstelldaten für Warchalowski, Diesel-Motoren, Friedmann & Maier, Hallein bei Salzburg,
Aufkleber und Literatur: Lindner, Bauernfreund, Diesel, usw, Dissauer Leopold jun., Unternberg 109, 2880 ST. Corona am Wechsel
Ersatzteillieferant
Aufkleber und Literatur: Lindner, Bauernfreund, Diesel, usw, Dissauer Leopold jun., Unternberg 109, 2880 ST. Corona am Wechsel
Bitte Adressen eintragen!
Quellen
Lindner Typenbescheinigung
Weblinks
Autor u. Besitzer
Harald Meier, 24598 Heidmühlen, Am Klint 20, Tel.: +49172-750 51 57
