Kramer 514

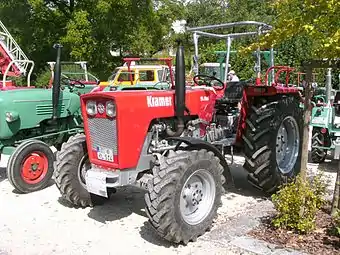

Kramer 514 A (Baujahr 1972)
Basisdaten
Hersteller/Marke:	Kramer
Modellreihe:	14er-Reihe
Modell:	514
Bauweise:	rahmenlose Blockbauweise
Produktionszeitraum:	3/1970–3/1973
Stückzahl:	ca. 400 mit Hinterradantrieb, 271 mit Allradantrieb
Maße
Eigengewicht:	2190 kg, Allrad 2500 kg
Länge:	3470 mm
Breite:	1550 mm
Höhe:	1600 mm
Radstand:	2000 mm
Bodenfreiheit:	Allrad: 280 mm
Spurweite:	vorne: 1280–1460, Allrad 1360–1500 mm hinten: 1360–1500 mm
Standardbereifung:	vorne: 6.00-16, Allrad 7.50-18 hinten: 11-28, Allrad 11-28
Motor
Nennleistung:	50 PS
Nenndrehzahl:	2300/min
Zylinderanzahl:	3
Hubraum:	2826 cm³
Drehmomentanstieg:	11 %
Kraftstoff:	Diesel
Kühlsystem:	Luftkühlung
Antrieb
Antriebstyp:	Hinterrad- oder Allradantrieb
Getriebe:	10/5-Getriebe, Baugruppe II a
Höchstgeschwindigkeit:	20 - 30 km/h

Ebenfalls ab März 1970 wurde der Kramer 514 angeboten. Er ersetzte den KL 450 und hatte nun eine auf 50 PS erhöhte Leistung, serienmäßig zwei Zapfwellengeschwindigkeiten und in der Hinterradausführung eine verstärkte Vorderachse. Auch wurde er in der Grundausstattung größer bereift als der 414. Der 514 war auch in Allradausführung lieferbar. Auf Wunsch war auch eine lastschaltbare Motorzapfwelle möglich.

Motor

• Deutz, Typ: F3L 912

Kupplung

• Hersteller: Fichtel& Sachs
• Typ: Doppelkupplung DO 250/225 K

Getriebe

• Hersteller: Kramer
• Typ: Baugruppe II a
• Vorwärtsgänge: 10
• Rückwärtsgänge: 5
• Ackergang
• Straßengang
• Rückwärtsgang

Zapfwelle

• Profil: Form-A
• 540 und 1050 U/min, zweifach schaltbar

Gewichte

• Vorderachslast:
• Hinterachslast:
• Eigengewicht: 2190 kg / 2500 kg

>zulässige Höchstlasten

• Vorderachslast: 1240 kg / 1800 kg
• Hinterachslast: 2560 kg / 2600 kg
• Eigengewicht: 3250 kg / 3650 kg

Bremsen

• Einzelradbremse mit Vorwahl
• Fußbremse: wirkt hydraulisch auf die Hinterräder, bei Allradantrieb auf alle 4 Räder
• Handbremse: wirkt mechanisch auf die Hinterräder

Vorderachse

• Hersteller : Kramer
• Lenktriebachse über last-gesichert,
• 60° Lenkeinschlag, 13° Pendelweg

Lenkung

• Hersteller: ZF
• Typ: 40 Gemmerlenkung

Hydrauliksystem und Kraftheber

• Kramer-Bosch-Regelhydraulik mit Dreipunktaufhängung
• Unterlenker der Kategorie I, umstellbar auf Kategorie II
• Freigang-, Lage-und Zugkraftregelung
• Bosch-Pumpe: 0 510 510 312
• Förderleistung = 32 l/min. mit 150 atü Betriebsdruck
• Hubkraft: 1800 kg

Maße und Abmessungen

• Länge: 3470 mm
• Breite: 1550 mm
• Höhe: 1600 mm
• Radstand: 2000 mm
• Bodenfreiheit:

>Spur vorn

• Hinterrad: 1280 - 1460 mm
• Allrad: 1360 - 1500 mm

>Spur hinten

• Hinterrad: 1360 - 1500 mm
• Allrad: 1360 - 1500 mm

Bereifung

>Serienmäßig vorne

• Hinterrad: 6,00 x 16 AS F
• Allrad: 7,50 x 18 AS

>Serienmäßig hinten

• Hinterrad 11 x 28 AS
• Allrad 11 x 28 AS

Füllmengen

• Tankinhalt = 64 l
• Motoröl = 8 l
• Schaltgetriebe und Hinterachse = 17 l
• Allradantrieb = 2,3 l
• Allrad-Achse = 2,5 l
• Hydraulik = 15 l

Sonderausrüstung

• Frontlader
• Balastgewichte
• Allrad
• Heizung
• Zweifarben-Lackierung
• Wetterschutzverdeck
• Schnellganggetriebe mit 30 km/h
• Mähwerk
• u.v.m.

Sonstiges

Produktionszahlen:

• 3/1970 bis 3/1973, = 337 Exemplare
• 3/1970 bis 3/1973, Allradantrieb = 334 Exemplare

Quelle

• Alle Traktoren von Kramer, Walter Sack, Seite 222
• Kramer-Das Typenbuch ( K. Tietgens )
• Kramer-Traktoren-Prospekte ( W. Wagner )
