John Deere R

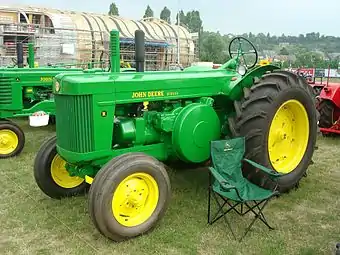

Restauriertes Modell R
Basisdaten
Hersteller/Marke:John Deere
Modellreihe:Letter Series
Modell:R
Produktionszeitraum:1949–1954
Stückzahl: 21.293
Maße
Eigengewicht:4.716 kg
Länge:3.734 mm
Breite:2.019 mm
Höhe:1.984 mm
Radstand: 2.162 mm
Spurweite:vorne: 1.372 mm
hinten: 1.588 mm
Standardbereifung:vorne: 7.50 x 18
hinten: 14 x 34
Motor
Nennleistung:36,3 kW, 49,3 PS
Nenndrehzahl:1.000/min
Zylinderanzahl:2
Hubraum:6.797 cm³
Kraftstoff: Diesel
Kühlsystem: Wasserkühlung
Antrieb
Antriebstyp:Hinterradantrieb
Getriebe:5V/1R
Höchstgeschwindigkeit:20,0 km/h

Das Modell R war der erste Schlepper von John Deere der einen Dieselmotor hatte. Die Entwicklungen begannen zwar bereits 1935, aber durch den 2. Weltkrieg wurde der Schlepper erst 1949 vorgestellt. Eine Besonderheit des R war das er einen kleinen Benzinmotor besaß mit dem zu erst Öldruck aufgebaut wurde und dann der Motor gestartet wurde. Eine weitere Neuerung bei John Deere Schleppern war der Einsatz einer separaten Zapfwellenkupplung. Zusätzlich konnte auch eine Stahl-Kabine geordert werden. Im Gegensatz zu allen anderen Modellen der Buchstaben-Serie, war das Modell-R nur mit einer Standardvorderachse erhältlich. Zugleich war der R auch das letzte Modell der "Letters-Serie".



Motor

  • John Deere, Typ: R-1358, liegender wassergekühlter Viertakt-Zweizylinder-Dieselmotor mit Druckschmiersystem mit Zwangsvorschub, Purolator-Kraftstofffilter, dreifach-gelagerte Kurbelwelle, WICO-Zündmagnet, JOHN DEERE-Zentrifugal-Drehzahlregler, Purolator-Ölfilter, DONALDSON-Ölbadluftfilter und Kühler mit Thermosyhon-Kühlung.


  • Bohrung = 146 mm, Hub = 203 mm
  • Hubraum = 6.797 cm³
  • Verdichtungsverhältnis = 16:1
  • Nennleistung = 48,58 hp (49,3 PS) mit Nenndrehzahl
  • Leistung an der Riemenscheibe = 50,96 hp (51,7 PS)


  • Einlassventil-Durchmesser = 52,4 mm


Pony-Starter-Motor:

  • Liegender, wassergekühlter Viertakt-Zweizylinder-Benzin-Boxermotor der mittels eines 6-Volt DELCO-REMY-Elektromotor gestartet wurde


  • Bohrung = 66 mm, Hub = 58,7 mm
  • Hubraum = 402 cm³
  • Nennleistung = ca. 9,0 PS bei 4.000 U/min.-Nenndrehzahl


Kupplung

  • Handhebel-betätigte, trockene JOHN DEERE-Zweischeiben-Kupplung


Getriebe

  • Im Ölbad laufendes, unsynchronisiertes John Deere-Triebwerk
  • Bestehende aus geradverzahnten Zahnrädern, zwei Hyatt-Rollen, vier Timken-Kegellagern und sechs Departure-Kugellager


5 Vorwärts- und 1 Rückwärtsgang


Geschwindigkeiten vor- und rückwärts

Geschwindigkeiten mit Bereifung 14 x 34


  • 1.Gang = 3,42 km/h
  • 2.Gang = 5,36 km/h
  • 3.Gang = 6,84 km/h
  • 4.Gang = 8,58 km/h
  • 5.Gang = 18,51 km/h
  • Rückwärtsgang = 4,02 km/h


Zapfwelle

  • Mittels separater Kupplung betätigte Getriebezapfwelle
  • Stummel = 34,93 x 22,23 mm
  • Drehzahl = 546 U/min. mit Nenndrehzahl


  • Kupplungsabhängige Riemenscheibe
  • 310 mm Durchmesser und 228,6 mm Breite
  • Riemengeschwindigkeit = 3.199 U/min. bei Nenndrehzahl


Bremsen

  • Pedal-betätigte JOHN DEERE-Einscheibenbremse auf die Antriebsritzelwelle wirkend, als Einzelrad-Bremse ausgebildet
  • Arretierbare Bremspedale, als Feststellbremse ausgebildet


Achsen

  • Starre Stahl-Vorderachse mit einer Spurweite von 1.371,6 mm


  • Stahl-Hinterachse montiert auf Timken-Kegelrollenlagern

Spurweite = 1.587,5 mm


  • Vordere Achslast = 1.140 kg
  • Hintere Achslast = 3.501 kg


Lenkung

  • Mechanische Lenkung


Hydrauliksystem und Kraftheber

  • Optional mit hydraulischem Kraftheber


Steuergeräte

Elektrische Ausrüstung


Maße und Abmessungen

  • Länge über alles = 3.734 mm
  • Breite = 2.019 mm
  • Höhe = 1.984 mm
  • Radstand = 2.162 mm


  • Eigengewicht mit Luftbereifung = 4.716 kg
  • Eigengewicht mit Eisenbereifung = 3.356 kg


Bereifung

Standardbereifung:

  • Vorne = 7.50 x 18
  • Hinten = 14 x 34 oder 15 x 34


Optional mit Stahlbereifung:

  • Vorne = 30" x 6" (762 x 152,4 mm)
  • Hinten = 54" x 12" (1371,6 x 304,8 mm)


Füllmengen

  • Tankinhalt = 83,3 l plus 3,8 l für Start-Motor
  • Getriebe = 9,0 l


Verbrauch

  • Kraftstoffverbrauch = 10,6 l/h bei 49,3 PS und Nenndrehzahl


Sonderausrüstung

  • Geschlossene Stahl-Kabine
  • Zapfwelle
  • Hydraulik

Sonstiges


Literatur

  • John Deere-Das Typenbuch (Albert Mößmer) Seite 50-52
  • Nebraska-Tractor-Test (Test-Nr. 406)


  • www. Fahrzeugseiten. de
  • www. tractordata. com
  • petcaretips. net / john-deere-r
