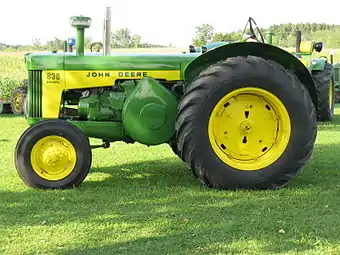

John Deere 830
John Deere 830
Basisdaten
Hersteller/Marke:	John Deere
Modellreihe:	30er-Serie
Modell:	830
Bauweise:	Blockbauweise
Produktionszeitraum:	1958–1961
Stückzahl:	6.893
Maße
Eigengewicht:	3.916 kg
Länge:	3.620 mm
Breite:	2.019 mm
Höhe:	2.057 mm
Radstand:	2.165 mm
Spurweite:	vorne: 1.435-1.600 mm hinten: 1.638-1.740 mm
Standardbereifung:	vorne: 7.50-18 hinten: 15-34
Motor
Nennleistung:	56,4 kW, 76,6 PS
Nenndrehzahl:	1.125/min
Zylinderanzahl:	2
Hubraum:	7.720 cm³
Kraftstoff:	Diesel
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Heckantrieb
Getriebe:	6V/1R
Höchstgeschwindigkeit:	20,0 km/h

Das John Deere Modell 830 war der krönende Abschluss der Zweizylinder-Schlepper. Abgesehen vom Komfort, war er mit seinem Vorgänger identisch.

Motor

• John Deere, liegender wassergekühlter Viertakt-Reihen-Zweizylinder-Dieselmotor mit Druckumlaufschmierung, oben-liegenden Ventilen, Leichtmetall-Kolben, Ölbadluftfilter, variabler Zentrifugal-Drehzahlregler, dreifach-gelagerter Kurbelwelle und Wabenkühler.

• Bohrung = 155,6 mm, Hub = 203 mm
• Hubraum = 7.720 cm³
• Verdichtungsverhältnis = 16:1
• Nennleistung = 76,6 PS mit Nenndrehzahl
• Einlassventil-Durchmesser = 58,4 mm

"Vierzylinder Starter-V-Motor:"

• Bohrung = 50,3 mm, Hub = 38,1 mm
• Hubraum = 308,9 cm³
• Nenndrehzahl = 4.500 U/min.

Kupplung

• Handhebel-betätigte, trockene Zweischeibenkupplung

Getriebe

• Im Ölbad laufendes, geradverzahntes und unsynchronisiertes John Deere-Getriebe

6 Vorwärts- und 1 Rückwärtsgang

• Optional mit Kriechgang

Geschwindigkeiten vor- und rückwärts

Geschwindigkeiten mit Bereifung 15-34

• 1.Gang = 4,02 km/h
• 2.Gang = 5,63 km/h
• 3.Gang = 7,24 km/h
• 4.Gang = 8,58 km/h
• 5.Gang = 10,86 km/h
• 6.Gang = 19,71 km/h

• Rückwärtsgang = 4,35 km/h

• Optionaler Kriechgang = 2,82 km/h

Zapfwelle

• Mittels separater Kupplung betätigte Getriebezapfwelle
• Stummel = 34,9 x 22,2 mm
• Drehzahl = 547 U/min. (Optional als 1.000 U/min.)

• Riemenscheibe mit 310 mm Durchmesser und 228,6 mm breite
• 3.599 U/min. bei 1.125 U/min.- Motordrehzahl

Bremsen

• Pedal-betätigter Spreizschuh als Hinterradbremse ausgebildet, als Einzelradbremse verwendbar

Achsen

• Pendelnd-gelagerte Stahl-Vorderachse

Spurweite = 1.435 bis 1.600 mm

• Starre Zahnachsen-Hinterachse

Verstellbare Spurweite = 1.638 bis 1.740 mm

Lenkung

• Servolenkung

Hydrauliksystem und Kraftheber

• Pedal-betätigter hydraulischer Kraftheber mit Touch-O-Matic
• Dreipunkt-Aufhängung der Kategorie I/II
• John Deere "Power-Trol" als Lage- und Tiefensteuerung

• Förderleistung = 33,7 l/min. bei 82,7 bar und Nenndrehzahl

Steuergeräte

Elektrische Ausrüstung

• 6-Volt Einrichtung

• Auf Wunsch mit elektrischem Anlasser

Maße und Abmessungen

• Länge über alles = 3.620 mm
• Breite über alles = 2.019 mm
• Höhe über Auspuff = 2.057 mm
• Radstand = 2.165 mm

• Eigengewicht = 3.916 kg

Bereifung

Standardbereifung:

• Vorne = 7.50-18
• Hinten = 15-34

Füllmengen

• Tankinhalt-Diesel = 123,0 l plus 0,9 l Benzin
• Kühlwasser = 27,4 l
• Motoröl = 11,2 l
• Getriebe = 28,4 l
• Hydraulik = 9,5 l

Verbrauch

• Kraftstoffverbrauch = 16,0 l/h-Diesel bei 73,8 PS und Nenndrehzahl

Kabine

• Fahrerstand mit gepolstertem Fahrersitz

Sonderausrüstung

• Kriechgang
• Betriebsstundenzähler
• Zigarettenanzünder
• Kühlerblende
• Float-Ride-Sitz
• Stahl-Kabine

Sonstiges

• 3.584 Exemplare mit Pony-Motor

• 3.131 Exemplare mit E-Start

Literatur

• John Deere-Das Typenbuch (Albert Mößmer) Seite 58
• Nebraska-Museum, Tractor Test (Test-Nr. 632)
• Nebraska-Tractor-Test (Test-Nr. 86)
