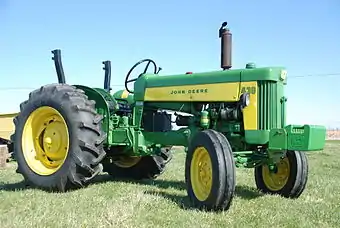

John Deere 430
John Deere 430
Basisdaten
Hersteller/Marke:	John Deere
Modellreihe:	30er-Serie
Modell:	430
Bauweise:	Blockbauweise
Produktionszeitraum:	1958–1960
Stückzahl:	14.878
Maße
Eigengewicht:	1.474 kg
Länge:	2.910 mm
Breite:	1.400 mm
Höhe:	1.490 mm
Radstand:	1.781 mm
Bodenfreiheit:	533 mm
Spurweite:	vorne: 1.019-1.397 mm hinten: 984-1.398 mm
Standardbereifung:	vorne: 5.00-15 hinten: 9-24
Motor
Nennleistung:	17,5/21,8/22,4 kW, 23,8/29,6/30,4 PS
Nenndrehzahl:	1.850/min
Zylinderanzahl:	2
Hubraum:	1.861 cm³
Kraftstoff:	Benzin/Vielstoff/LP-Gas
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Heckantrieb
Getriebe:	4V/1R (oder 5V/1R)
Höchstgeschwindigkeit:	20 km/h

Das John Deere Modell 430 war das Erfolgsmodell der 30er-Serie, mit 14.878 produzierten Exemplaren in den Jahren 1958 bis 1960. Wie beim Vorgänger-Modell wurde die Vielzahl der Varianten beibehalten.

Motor

• John Deere, liegender wassergekühlter Viertakt-Reihen-Zweizylinder-Motor mit Druckumlaufschmierung, oben-liegenden Ventilen, Ölbadluftfilter, variabler Zentrifugal-Drehzahlregler, dreifach-gelagerter Kurbelwelle und Wabenkühler.

"Benzin-Motor:"

• Bohrung = 108 mm, Hub = 101,6 mm
• Verdichtung = 7:1
• Nennleistung = 29,6 PS mit 1.850 U/min.-Nenndrehzahl
• Max. Drehmoment = 122 Nm bei 1.300 U/min.
• Einlassventil-Durchmesser = 37,7 mm
• Vergaser-Größe = 25,4 mm

"All-Fuel-Motor:"

• Verdichtungsverhältnis = 5,2:1
• Nennleistung = 23,8 PS mit 1.850 U/min.- Nenndrehzahl
• Max. Leistung = 24,1 PS
• Einlassventil-Durchmesser = 38,5 mm

"LPG-Motor:"

• Verdichtungsverhältnis = 8,5:1
• Nennleistung = 30,4 PS mit 1.850 U/min.- Nenndrehzahl

Kupplung

• Pedal-betätigte, trockene Zweischeibenkupplung

Getriebe

• Im Ölbad laufendes, geradverzahntes und unsynchronisiertes John Deere-Getriebe

4 Vorwärts- und 1 Rückwärtsgang

• Optional mit 5 Vorwärts- und 1 Rückwärtsgang

Geschwindigkeiten vor- und rückwärts

Geschwindigkeiten des Fünfgang-Triebwerk mit Bereifung 10-24

• 1.Gang = 2,62 km/h
• 2.Gang = 5,03 km/h
• 3.Gang = 6,84 km/h
• 4.Gang = 19,31 km/h

• Rückwärtsgang = 4,02 km/h

Geschwindigkeiten des Sechsgang-Triebwerk mit Bereifung 10-24

• 1.Gang = 2,62 km/h
• 2.Gang = 5,03 km/h
• 3.Gang = 6,84 km/h
• 4.Gang = 10,17 km/h
• 5.Gang = 19,31 km/h

• Rückwärtsgang = 4,02 km/h

Geschwindigkeit der Ausführung "C" (Raupe)

• 1.Gang = 1,41 km/h
• 2.Gang = 3,62 km/h
• 3.Gang = 4,83 km/h
• 4.Gang = 8,45 km/h

• Rückwärtsgang = 2,82 km/h

"Oder mit Sechsgang-Triebwerk:"

• 1.Gang = 1,89 km/h
• 2.Gang = 2,21 km/h
• 3.Gang = 2,95 km/h
• 4.Gang = 3,83 km/h
• 5.Gang = 5,74 km/h

• Rückwärtsgang = 1,64 km/h

Zapfwelle

• Mittels separater Kupplung betätigte Getriebezapfwelle
• Stummel = 34,9 x 22,2 mm
• Drehzahl = 560 U/min.

• Riemenscheibe mit 230 mm Durchmesser und 162 mm breite
• 3.006 U/min. bei 1.267 U/min.- Motordrehzahl

Bremsen

• Pedal-betätigte Doppel-Scheibenbremse, als Einzelradbremse ausgebildet

"Ausführung-C:"

• Pedal- oder Lenkhebel-betätigte Kontraktionsbänder

Achsen

• Ausführung-S mit pendelnd-gelagerten Stahl-Vorderachse

Spurweite = 1.019 bis 1.397 mm (Variante-W = 1.219 bis 2.032 mm oder 1.422 bis 2.292 mm)

• Starre Hinterachse

Spurweite Ausführung-S = 984,3 bis 1.398 mm

• Spurweite Ausführung-W = 1.219 bis 2.489 mm (Später = 1.422 bis 2.235 mm)

Mit kurzer Achse = 1.219 bis 2.235 mm

• Spurweite Ausführung-C = 934 bis 1.176 mm

Lenkung

• Mechanische Schneckenlenkung

• Ausführung-C mittels Einzel-Kettenlenkung

Hydrauliksystem und Kraftheber

• Pedal-betätigter motorhydraulischer Kraftheber mit Touch-O-Matic
• Dreipunkt-Aufhängung der Kategorie I
• Power-Trol als Lage- und Tiefensteuerung

Steuergeräte

Elektrische Ausrüstung

• 6-Volt Einrichtung

Maße und Abmessungen

"Ausführung-S"

• Länge über alles = 2.915 mm
• Breite über alles = 1.400 mm
• Höhe über Motorhaube = 1.490 mm

• Radstand-S = 1.781 mm
• Bodenfreiheit = 533 mm

"Ausführung-W"

• Länge über alles = 3.457 mm
• Breite über alles = 2.178 mm
• Höhe über Motorhaube = 1.422 mm
• Höhe über Auspuff = 1.870 mm

• Radstand = 2.159 mm
• Bodenfreiheit = 530 mm

"Ausführung-C"

• Länge über alles = 2.591 mm
• Breite über alles = 1.676 mm
• Höhe über Motorhaube = 1.626 mm

• Radstand = 1.422 mm
• Bodenfreiheit = 356 mm

Eigengewicht

• Ausführung-W = 2.622 kg

• Ausführung-S = 1.955 kg (All-Fuel)

• Ausführung-C = 2.304 kg

Bereifung

Standardbereifung-Ausführung "S"

• Vorne = 5.00-15
• Hinten = 10-24 oder 11-24

Standardbereifung-Variante "W"

• Vorne = 6.00-16 oder 7.50-16
• Hinten = 12-28 oder 10-34 (High-Crop = 10-38 oder 11-38)

Standardkette-Ausführung "C"

• 304,8 mm breite und 4.526 mm länge

Wahlweise mit 355,6 und 254 mm breite

Füllmengen

• Tankinhalt = 39,7 l
• Startkraftstoff = 3,4 l (nur bei der Variante mit Vielstoffmotor)
• Kühlwasser = 10,4 l
• Motoröl = 4,7 l
• Hydraulik = 10,4 l

Verbrauch

• Kraftstoffverbrauch der "Variante-S" = 8,6 l/h-Vielstoff bei 23,0 PS und Nenndrehzahl

• Kraftstoffverbrauch der "Variante-W" = 9,7 l/h-Benzin bei 28,7 PS und Nenndrehzahl

• Kraftstoffverbrauch der "Variante-C" = 9,8 l/h-Benzin bei 29,2 PS und Nenndrehzahl

Kabine

• Fahrerstand mit gepolstertem Fahrersitz

Sonderausrüstung

• All-Fuel-Motor
• LPG-Motor
• Betriebsstundenzähler
• Zigarettenanzünder
• Kühlerblende

Sonstiges

"Produktionszahlen:"

• Standard-Variante (S) = 1.802 Exemplare
• Doppelrad-Variante (T) = 3.253 Exemplare
• Allzweck-Variante (U) = 1.319 Exemplare
• Special-Variante (V) = 63 Exemplare
• High-Crop-Variante (H) = 212 Exemplare
• Reihenkultur-Variante (W) = 5.978 Exemplare
• Raupen-Variante (C) = 2.251 Exemplare (7.7.1958 bis 1960)

Literatur

• John Deere-Das Typenbuch (Albert Mößmer) Seite 60
