John Deere 320

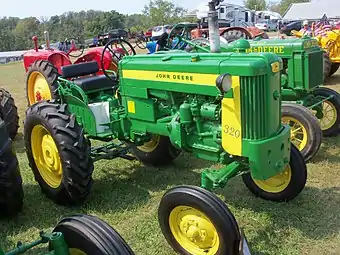

John Deere Model 320
Basisdaten
Hersteller/Marke:John Deere
Modellreihe:20er-Serie
Modell:320
Bauweise: Blockbauweise
Produktionszeitraum:1956–1958
Stückzahl: 3.084
Maße
Eigengewicht:1.247 kg
Länge:2.940 mm
Breite:1.350 mm
Höhe:1.400 mm
Radstand: 1.770 mm
Bodenfreiheit: 530 mm
Spurweite:vorne: 1.016-1.397 mm
hinten: 984-1.378 mm
Standardbereifung:vorne: 5.00-15
hinten: 9-24
Motor
Nennleistung:18,5 kW, 25,2 PS
Nenndrehzahl:1.850/min
Zylinderanzahl:2
Hubraum:1.647 cm³
Kraftstoff: Benzin, All-Fuel
Kühlsystem: Wasserkühlung
Antrieb
Antriebstyp:Hinterradantrieb
Getriebe:4V/1R
Höchstgeschwindigkeit:20 km/h

Der ab dem Jahr 1956 gebaute John Deere Modell 320 war der Nachfolger des Modell 40. Der 320er war als Standard- und als Nutzversion (U) erhältlich. Auf Anregung einiger Landwirte aus Louisiana und Mexiko, wurde eine geringe Stückzahl des Standard-Modell mit größerer Bodenfreiheit gefertigt. Vermutlich wurden ca. 60 bis 70 Exemplare dieser Variante, unter der Bezeichnung "Southern-Special" produziert. Die ersten Exemplare des 320er wurden mit vertikalem Lenkrad vermarktet, spätere Ausführungen wurden dann mit geneigten Lenkrad gefertigt. Bei den Kraftstoffen konnte zwischen All-Fuel und Benzin gewählt werden, allerdings wurde überwiegend die Benzin-Variante geordert.


Bauweise

  • Blockbauweise


Motor

  • John Deere, stehender wassergekühlter Viertakt-Reihen-Zweizylinder-Motor mit Druckumlaufschmierung, oben-liegenden Ventilen, Ölbadluftfilter, variabler Zentrifugal-Drehzahlregler, dreifach-gelagerter Kurbelwelle und Wabenkühler.


"Benzin-Motor:"

  • Bohrung = 101,6 mm, Hub = 101,6 mm
  • Verdichtung = 6,5:1
  • Einlassventil-Durchmesser = 37,7 mm


"All-Fuel-Motor:"

  • Verdichtungsverhältnis = 5,2:1


Kupplung

  • Pedal-betätigte, trockene Zweischeibenkupplung


Getriebe

  • Im Ölbad laufendes, geradverzahntes und unsynchronisiertes John Deere-Getriebe

4 Vorwärts- und 1 Rückwärtsgang


Geschwindigkeiten vor- und rückwärts

Geschwindigkeiten mit Bereifung 10-24


  • 1.Gang = 2,62 km/h
  • 2.Gang = 5,03 km/h
  • 3.Gang = 6,84 km/h
  • 4.Gang = 19,31 km/h
  • Rückwärtsgang = 4,02 km/h


Zapfwelle

  • Mittels separater Kupplung betätigte Getriebezapfwelle
  • Stummel = 34,9 x 22,2 mm
  • Drehzahl = 540 U/min.


  • Riemenscheibe mit 230 mm Durchmesser und 162 mm breite
  • 3.006 U/min. bei 1.267 U/min.- Motordrehzahl


Bremsen

  • Pedal-betätigte Doppel-Scheibenbremse, als Einzelradbremse ausgebildet


Achsen

  • Pendelnd-gelagerte Stahl-Vorderachse

Spurweite = 1.016 bis 1.397 mm ( Ausführung-U = 1.090 bis 1.397 mm)


  • Starre Hinterachse

Spurweite Ausführung-S = 984,3 bis 1.378 mm (Ausführung-U = 1.038 bis 1.432 mm)


Lenkung

  • Mechanische Schneckenlenkung


Hydrauliksystem und Kraftheber

  • Pedal-betätigter motorhydraulischer Kraftheber mit Dreipunkt-Aufhängung, incl. Last- und Tiefensteuerung


Steuergeräte

Elektrische Ausrüstung

Maße und Abmessungen

Ausführung-S:


  • Länge über alles = 2.940 mm
  • Breite über alles = 1.350 mm
  • Höhe über Motorhaube = 1.400 mm
  • Radstand = 1.770 mm
  • Bodenfreiheit = 530 mm


  • Eigengewicht = 1.247 kg



Ausführung-U:


  • Länge über alles = 3.020 mm
  • Breite über alles = 1.400 mm
  • Höhe über Auspuff = 1.276 mm
  • Radstand = 1.975 mm


Bereifung

Standardbereifung:


  • Vorne = 5.00-15
  • Hinten = 9-24 oder 10-24


Füllmengen

  • Tankinhalt = 39,7 l
  • Startkraftstoff = 3,4 l (nur bei der Variante mit Vielstoffmotor)
  • Kühlwasser = 13,2 l
  • Motoröl = 4,7 l
  • Hydraulik = 10,4 l


Verbrauch

  • Kraftstoffverbrauch = 8,9 l/h-Benzin bei 23,9 PS und Nenndrehzahl


Kabine

  • Fahrerstand mit gepolstertem Fahrersitz


Sonderausrüstung

  • All-Fuel-Motor
  • Betriebsstundenzähler
  • Zigarettenanzünder
  • Kühlerblende


Sonstiges

"Produktionszahlen:"


  • Variante mit vertikalem Lenkrad = 2.566 Exemplare
  • Variante mit geneigtem Lenkrad = 518 Exemplare


Literatur

  • John Deere-Das Typenbuch (Albert Mößmer) Seite 58


  • www. tractordata. com
  • www. petcaretips. net /john deere 320
