| John Deere 5020 | |
|---|---|

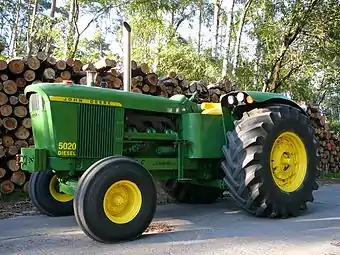

 John Deere 5020 | |
| Basisdaten | |
| Hersteller/Marke: | John Deere |
| Modellreihe: | 20 |
| Modell: | 5020 |
| Bauweise: | Halbrahmen |
| Produktionszeitraum: | 1965–1972 |
| Stückzahl: | 13.000 |
| Maße | |
| Eigengewicht: | 7800 kg |
| Länge: | 4800 mm |
| Breite: | 2500 mm |
| Höhe: | 2450 mm |
| Radstand: | 2650 mm |
| Bodenfreiheit: | 400 mm |
| Spurweite: | 1800 mm vorne: 1630 - 2070 mm hinten: 1630 - 2070 mm |
| Wenderadius ohne Lenkbremse: | 4590 mm |
| Standardbereifung: | vorne: 11 - 16 hinten: 24,5 - 32 |
| Motor | |
| Nennleistung: | 89 kW, 122 PS |
| Nenndrehzahl: | 2200/min |
| Zylinderanzahl: | 6 |
| Hubraum: | 8701 cm³ |
| Kraftstoff: | Diesel |
| Kühlsystem: | Wasser |
| Antrieb | |
| Antriebstyp: | Hinterradantrieb |
| Getriebe: | 8/2 |
| Höchstgeschwindigkeit: | 20 km/h |
Der 5020 ist ein Traktor aus der 20er Reihe von John Deere. Er wurde von 1965 bis 1972 gebaut und war zu seiner Zeit der weltweit größte Standardtraktor.
Motor
- Deere, Typ: 531 CID, wassergekühlter Viertakt-Sechszylinder-Reihen-Saugmotor (Diesel) mit Direkteinspritzung, Druckumlaufschmierung, hängenden Ventilen und seitlich liegender Nockenwelle, Kurbelwelle mit 7 Hauptlagern
- Hubraum: 8,7 Liter
- Bohrung: 121 mm, Hub: 127 mm
- Verdichtungsverhältnis = 16,5 : 1
- Max. Drehmoment = 520 Nm bei 1300 U/min.
Kupplung
Getriebe
- Getriebe mit 8 Vorwärts- und 2 Rückwärtsgängen
- Gruppenschaltgetriebe mit 4 Gruppen zu jeweils 2 Gängen vorwärts, also 8 Vorwärtsgänge
- Rückwärtsgang nur in den Gruppen 1 und schaltbar, also 2 Rückwärtsgänge
Geschwindigkeiten vor- und rückwärts
- vorwärts: 3,1 bis 32 km/h
- Rückwärts = 5,5 und 8,7 km/h.
Zapfwelle
- 1000/min
Bremsen
- Nasse Scheibenbremsen im Vorgelege der Hinterachse, hydraulisch betätigt
Achsen
- Hinterachse mit Planeten-Enduntersetzung, Differenzial im Vorgelege
- Vorderachse starr, pendelnd gelagert
Lenkung
vollhydraulisch
Hydrauliksystem und Kraftheber
- Pumpenförderleistung: 83 l/min
- Kraftheber-Kategorie: II / III
- Hubkraft = 2400 kg
Steuergeräte
- 1 oder 2 Steuergeräte
Elektrische Ausrüstung
- Lichtmaschine: 12 V
- 2 Batterien: 12 V
Maße und Abmessungen
- zulässiges Gesamtgewicht: 7761 kg (?)
Bereifung
vorn 11 - 16 hinten 24,5 - 32
Füllmengen
- Kraftstofftank: 257 Liter
- Kühlflüssigkeit: 31 Liter
- Hydraulik- und Getriebeöl: 60 Liter
Verbrauch
Kabine
Sonderausrüstung
Sonstiges
- Selbstfahrende Arbeitsmaschine
