International Harvester D-322

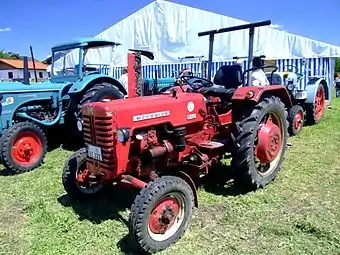

IHC (McCormick) D322
Basisdaten
Hersteller/Marke:	International Harvester
Modellreihe:	D-Reihe
Modell:	D-322
Bauweise:	rahmenlose Blockbauweise
Produktionszeitraum:	5/1962–1965
Stückzahl:	2926
Maße
Eigengewicht:	1308 kg
Länge:	2750 mm
Breite:	1640 mm
Höhe:	1550 mm
Radstand:	1780 mm
Bodenfreiheit:	383 mm
Spurweite:	vorne: 1250 und 1500 mm hinten: 1250-1900 mm
Wenderadius mit Lenkbremse:	2550 mm
Standardbereifung:	vorne: 5.00-16 ASF hinten: 8-32 AS
Motor
Nennleistung:	14,6 kW, 20 PS
Nenndrehzahl:	1800/min
Zylinderanzahl:	3
Hubraum:	1631 cm³
Kraftstoff:	Diesel
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Hinterradantrieb
Getriebe:	6/1- oder 8/2-Getriebe
Höchstgeschwindigkeit:	20 km/h

Der IHC D 322 ist ein in den 1960er Jahren produzierter Dieselschlepper mit Dreizylinder-Motor und 22 SAE-PS Leistung. Der D-322 ist mit seinem Vorgänger dem D-320 weitgehend identisch. Auch bei diesem Modell der dritten Generation wurde die angebliche Leistungssteigerung durch die veränderte Bezeichnung der DIN-PS zu SAE-PS erreicht. Neu war hingegen die Exact-Regelhydraulik mit der erstmals eine exakte Arbeitstiefe gewährleistet wurde.

Motor

• IH, Typ: D-322

, stehender, wassergekühlter Viertakt-Dreizylinder-Reihen-Dieselmotor mit Wirbel-Vorkammer-Einspritzverfahren, Ölbadluftfilter, vierfach-gelagerte Kurbelwelle, hängende Ventile, auswechselbare Zylinderlaufbuchsen, Bosch-Einspritzpumpe mit Verstellregler, Leichtmetall-Kolben, Bosch-Walzen-Düse, Druckumlaufschmierung mittels Zahnradpumpe und thermostatgeregelte Umlaufkühlung mit Kurzschlusskreis-Umlauf.

• Bohrung = 82,6 mm, Hub = 101,6 mm
• Verdichtung = 19:1
• Max. Einspritzdruck = 150 atü

• Bosch-Einspritzpumpe, Typ: PES 3 A 60 B 320/3 LS 101/2y, von NT 215.001 bis NT 215.192
• Bosch-Einspritzpumpe, Typ: PES 3 M 65 B 420/3 LS 35x, von NT 215.193 bis NT 217.926

• Bosch-Düse, Typ: DN O SD 155, von NT 215.001 bis NT 215.192
• Bosch-Düse, Typ: DN O SD 1550, von NT 215.193 bis NT 217.926

Kupplung

• Einscheiben-Trockenkupplung von Fichtel & Sachs

Getriebe

• Im Ölbad laufendes IH-Schubrad-Getriebe mit Mittelschaltung
• Erster Gang als Kriechgang ausgebildet
• 6 Vorwärtsgänge und 1 Rückwärtsgang

• Optional mit IH-Agriomatic-Getriebe mit Mittelschaltung und teleskopischen Einwegschalthebel
• Je eine Acker-und eine Straßengruppe mit vier Gängen
• Geschwindigkeit-unabhängige Zapfwellen-Drehzahl
• Wechseln der Straßen- in Ackergänge ohne Schalten oder Kuppeln
• 8 Vorwärts-und 2 Rückwärtsgänge

• Auf Wunsch mit Fernbedienungshebel und feststellbarem Lenkrad

Geschwindigkeiten vor- und rückwärts

"Sechsgang-Getriebe"

• 1.Gang = 0,8-1,5 km/h.
• 2.Gang = 3,1 km/h.
• 3.Gang = 4,7 km/h.
• 4.Gang = 6,3 km/h.
• 5.Gang = 11,4 km/h.
• 6.Gang = 19,3 km/h.

• Rückwärtsgang = 4,0 km/h.

"Achtgang-Getriebe"

• 1.Gang = 1,9 km/h.
• 2.Gang = 3,7 km/h.
• 3.Gang = 5,9 km/h.
• 4.Gang = 7,5 km/h.
• 5.Gang = 5,0 km/h.
• 6.Gang = 9,8 km/h.
• 7.Gang = 15,6 km/h.
• 8.Gang = 19,8 km/h.

• 1.Rückwärtsgang = 3,2 km/h.
• 2.Rückwärtsgang = 8,3 km/h.

Zapfwelle

• Fahrkupplung-abhängige Getriebe-Zapfwelle mit Schutzschild und genormten Profil, 1 3/8" (Form-A)
• Übersetzung = 3,3:1
• Drehzahl = 546 U/min. mit Nenndrehzahl

Optional mit IH-Agriomatic:

• Alle Gänge als Getriebe-Zapfwelle verwendbar
• Nur Ackergänge als Motorzapfwelle verwendbar

• Optional, Riemenscheibe mit 242 mm Durchmesser und 162 mm Breite
• Übersetzung = 1,32:1
• Drehzahl = 1360 U/min. mit Nenndrehzahl

Bremsen

• Pedal betätigte Scheibenbremse auf die Seitenwellen des Ausgleichsgetriebe wirkend
• Durch getrennte Pedale als Einzelrad-Bremse zu verwenden
• Unabhängige Hand-Feststellbremse als Bandbremse ausgebildet, auf das Differential wirkend

Achsen

• Pendelnd aufgehängte, gefederte Stahl-Vorderachse
• Optional als Teleskop-Vorderachse mit mehrfach verstellbarer Spurweite
• Hinterachse in Portal-Bauweise ausgeführt mit mehrfach verstellbarer Spurweite

• Hand-und Fuß betätigte Differentialsperre mit automatischer Auslösung

Lenkung

• Stangenlenkung mit Lenkgetriebe

Hydrauliksystem und Kraftheber

• Serienmäßig Zugrahmen mit Anhängeschiene
• Auf Wunsch mit Plattform

• Optional hydraulische IH-Exact-Regelhydraulik mit Dreipunktaufhängung
• Dreipunkt-Gestänge der Kategorie I ( DIN 9674 )
• Bosch-Steuergerät und IH-Hubzylinder
• Tiefenführung, Schwimmstellung, Senkdrossel
• Wahlweise nach Regelprinzip oder Selbstführung arbeitend
• Max. Hubkraft an der Ackerschiene = 1500 kg

• Optional mit mechanisch einstellbarer Hinterachsbelastung durch Lastübertragungswinkel
• Optional mit Seitenführung und Einstellkurbel

Steuergeräte

• Serienmäßig ein Bosch Steuergerät
• Optional zweites Bosch-Steuergerät

Elektrische Ausrüstung

• 12 Volt-Einrichtung nach StVZO

• Bosch-Lichtmaschine, Typ: LJ/GEH 90/12/1800 FR 13
• Bosch-Anlasser, Typ: EJD 1.8/12 R 61

• Hydraulikaggregat
• Scheinwerfer, Rückleuchte

Maße und Abmessungen

• Länge = 2750 mm
• Breite = 1640 mm
• Höhe = 1550 mm
• Radstand = 1780 mm
• Bodenfreiheit = 383 mm

• Verstellbare vordere Spurweite = 1250 und 1500 mm
• Verstellbare vordere Spurweite mit Teleskop-Achse = 1250 bis 1900 mm
• Verstellbare hintere Spurweite = 1250 bis 1900 mm

• Wenderadius mit Lenkbremse = 2550 mm

• Eigengewicht ohne Zusatzgewichte = 1359 kg
• Eigengewicht mit Kraftheber und Dreipunktaufhängung = 1526 kg

Bereifung

Serien-Bereifung

• Vorne = 5.00-16 AS Front
• Hinten = 8-32 AS

Optional

• Vorne = 4.00-15, 4.00-19, 4.50-16, 5.50-16, 6.00-16 und 6.00-19 AS Front
• Hinten = 9-32, 9-36, 10-24 und 10-28 AS

Füllmengen

• 27 l Dieselkraftstoff
• 11 l Kühlsystem
• 4,9 l Ölfüllung Motor
• 20 l Ölfüllung Getriebegehäuse
• Hydraulik = 12,8 l

Verbrauch

Kabine

• Fahrerstand mit Parallelogramm-Fahrersitz, linkem Kotflügel-Sitz, Kühlwassertemperaturanzeige, Öldruck-Anzeige, Ladekontrolle und Werkzeugkasten
• Optional mit Wetterschutzdach, rechtem Kotflügel-Sitz, Traktormeter, Arbeitsscheinwerfer und Polstersitz

Sonderausrüstung

• Frontschutzbleche
• Zapfwelle
• Norm-Dreipunktregelhydraulik
• Frontlader
• Mähwerk
• Fritzmeier-Verdeck
• IH-Agriomatic-Getriebe
• Teleskop-Achse
• Riemenscheibe
• Vertikal-Auspuff
• Arbeitsscheinwerfer
• Radgewichte
• u.a.

Sonstiges

• Serien-Nummern = NT 215.001 bis NT 217.926

Literatur

• IHC-Schlepper aus Neuss von 1908 bis 1966 ( Dittmer/Gentil/Hood/Panhuis ) Seite 160
• Datenbuch der Schlepper aus Neuss ( Buschmann/Dittmer/Hood ) Seite 62
