International Harvester 423

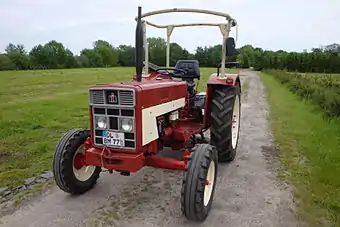

IHC 423 (Baujahr 1972)
Basisdaten
Hersteller/Marke:	International Harvester
Modellreihe:	Common Market
Modell:	423
Bauweise:	Blockbauweise
Produktionszeitraum:	1966–2/1975
Stückzahl:	27.803
Maße
Eigengewicht:	2.015 kg
Länge:	3.090 mm
Breite:	1.622 mm
Höhe:	1.441 mm
Radstand:	1.920 mm
Bodenfreiheit:	363 mm
Spurweite:	vorne: 1.220–1.860 mm hinten: 1.280–1.880 mm
Wenderadius mit Lenkbremse:	2.950 mm
Wenderadius ohne Lenkbremse:	3.300 mm
Standardbereifung:	vorne: 6.00-16 ASF hinten: 11-28 AS
Motor
Nennleistung:	29,3 bis Baujahr 72 nachweislich lt. Fahrzeugpapiere 21 KW kW, 40 PS
Nenndrehzahl:	1.900/min
Zylinderanzahl:	3
Hubraum:	2.536 cm³
Kraftstoff:	Diesel
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Hinterradantrieb
Getriebe:	8/2-Getriebe
Höchstgeschwindigkeit:	20–25 km/h

Der IHC 423 wurde von 1966 bis 1975 von der International Harvester Co. in Neuss/Rhein gebaut. Mit einer Gesamtstückzahl von knapp 28.000 Exemplaren war er das erfolgreichste Modell der Common-Market-Reihe. Der Schlepper besitzt den neu entwickelten IHC-Direkteinspritzmotor D-155 mit einer Nennleistung von 40 PS.

Ab 1972 wurde auch beim 423 das neue Design eingeführt. Neu waren die Aluminium-Maske („Alugrill“), die geänderten Seitenteile, die Motorhaube mit Lüftungsschlitzen und das einteilige Kunststoff-Armaturenbrett.

Motor

IHC D-155, stehender, wassergekühlter Viertakt-Dreizylinder-Reihen-Dieselmotor mit Direkteinspritzverfahren, hängende Ventile mit Rotocap-System, zahnradgetriebene Nockenwelle, auswechselbare, nasse Zylinderlaufbuchsen, Bosch Verteilereinspritzpumpe, hydraulischer Verstellregler, Bosch Einspritzdüsen, vierfach gelagerte Kurbelwelle, Druckumlaufschmierung mittels Zahnradpumpe, Trockenluftfilter mit Vorabscheider (ab 1/1968), Umlaufkühlung durch Zentrifugalpumpe und Thermostat mit Kurzschlusskreislauf.

Kupplung

• Einscheibentrockenkupplung mit 254 mm Durchmesser
• Optional: Zweischeibentrockenkupplung mit 250 mm und 225 mm Durchmesser

Getriebe

• Im Ölbad laufendes IHC Agriomatic-Leichtschaltgetriebe
• Wechselgetriebe mit vier Vorwärtsgängen und einem Rückwärtsgang
• Gruppen-Getriebe mit zwei Vorwärtsgruppen und einer Rückwärtsgruppe
• Zahnräder 2, 3 und 4 im ständigen Eingriff
• 8 Vorwärts- und 2 Rückwärtsgänge

• Optional ab Sommer 1969 mit IH Superkriechganggetriebe
• Alle Ackergänge mit Zwischengeschwindigkeiten
• 12 Vorwärts- und 3 Rückwärtsgänge

• Auf Wunsch: IH Leichtschaltgetriebe mit Zweifachkupplung
• 16 Vorwärts- und 4 Rückwärtsgänge

• Ab 12/1971 wurden die Superkriechgänge durch das 16+4 Leichtschaltgetriebe ersetzt

• Optional IH-Wandler-Getriebe mit hydraulischer Schnellschaltung
• Wechselgetriebe mit vier Vorwärtsgängen und einem Rückwärtsgang
• Gruppengetriebe mit zwei Vorwärtsgruppen und einer Rückwärtsgruppe
• Zwischengeschwindigkeiten für jeden Gang durch Untersetzungsgetriebe
• 16 Vorwärts- und 4 Rückwärtsgänge

Weitere Optionen:

• Normalgetriebe mit 8 Vorwärts- und 2 Rückwärtsgängen, mit Zapfwellenkupplung
• Wandlergetriebe mit 16 Vorwärts- und 4 Rückwärtsgängen, mit Zapfwellenkupplung
• Kriechganggetriebe mit 12 Vorwärts- und 3 Rückwärtsgängen, mit Zapfwellenkupplung
• Superkriechganggetriebe mit 16 Vorwärts- und 4 Rückwärtsgängen, mit Zapfwellenkupplung
• Verschiedene Kegelradübersetzungen für Geschwindigkeiten bis 25 km/h

Geschwindigkeiten vor- und rückwärts

"Wandler-Getriebe 16+4"

• 1.Gang = 1,4 km/h.
• 2.Gang = 2,8 km/h.
• 3.Gang = 4,5 km/h.
• 4.Gang = 5,6 km/h.
• 5.Gang = 3,8 km/h.
• 6.Gang = 7,4 km/h.
• 7.Gang = 11,7 km/h.
• 8.Gang = 14,7 km/h.

• 1.Rückwärtsgang = 2,4 km/h.
• 2.Rückwärtsgang = 6,3 km/h.

Zwischen-Gänge

• 1.Gang = 2,0 km/h.
• 2.Gang = 3,9 km/h.
• 3.Gang = 6,2 km/h.
• 4.Gang = 7,8 km/h.
• 5.Gang = 5,2 km/h.
• 6.Gang = 10,1 km/h.
• 7.Gang = 16,1 km/h.
• 8.Gang = 20,0 km/h.

• 1.Rückwärtsgang = 3,3 km/h.
• 2.Rückwärtsgang = 8,7 km/h.

"Leichtschalt-Getriebe 8+2"

• 1.Gang = 1,9 km/h.
• 2.Gang = 3,7 km/h.
• 3.Gang = 5,8 km/h.
• 4.Gang = 7,3 km/h.
• 5.Gang = 4,9 km/h.
• 6.Gang = 9,6 km/h.
• 7.Gang = 15,3 km/h.
• 8.Gang = 20,0 km/h.

• 1.Rückwärtsgang = 3,1 km/h.
• 2.Rückwärtsgang = 8,2 km/h.

Zapfwelle

• Zapfwelle mit Schutzschild und genormtem Profil, 1 3/8" (Form A)
• Motorzapfwelle (Einfachkupplung): 577 U/min bei Nenndrehzahl
• Fahrunabhängige Motorzapfwelle (Zweifachkupplung): 542 U/min bei Nenndrehzahl
• Zapfwellenleistung: 36 PS

• Optional Riemenscheibe mit 242 mm Durchmesser und 162 mm Breite
• Drehzahl: 1.440 U/min bei Nenndrehzahl

Bremsen

• Pedalbetätigte Doppelscheibenbremsen auf die Seitenwellen des Ausgleichsgetriebes wirkend
• Durch geteilte Bremspedale als Einzelradbremse zu verwenden
• Durchmesser der Bremsscheiben: 165 mm
• Unabhängige, handbetätigte Feststellbremse auf das Differential wirkend

Achsen

• Pendelnd aufgehängte Teleskop-Vorderachse mit mehrfach verstellbarer Spurweite
• Hinterachse in Portalbauweise mit mehrfach verstellbarer Spurweite
• Hinterachse als Kegelradgetriebe mit Ritzel und Tellerrad und Kegelraddifferential mit Stirnradgetriebe
• Fußbetätigte, selbstausrückende Differentialsperre

Lenkung

• Mechanische Lenkung, auf hydraulische Lenkung umrüstbar

Hydrauliksystem und Kraftheber

IHC 423 mit Baas-Frontlader und Fritzmeier-Verdeck

• IHC Exact-Regel-Hydraulik mit Oberlenkersteuerung
• Dreipunktaufhängung der Kategorie I und II
• Seitenführung und Einstellkurbel
• Funktionen: Heben, Senken, Tiefenführung, Lageregelung und Schwimmstellung
• Bosch Zahnrad-Hydraulikpumpe mit 18 l/min und 185 kp/cm² bei Nenndrehzahl
• Max. Hubkraft: 1.760 kg

Steuergeräte

• Ein einfachwirkendes Steuergerät
• Auf Wunsch bis zu 3 Stück erhältlich

Elektrische Ausrüstung

• 12 Volt Einrichtung nach StVZO
• Batterie 12 V 84 Ah
• Bosch Anlasser, 12 V 4 PS
• Bosch Lichtmaschine, Typ: EH (R) 14 V-11 A 19 (später: G(R) 14 V-16 A 21)

Maße und Abmessungen

• Höhe bis Oberkante Sicherheitsrahmen: 1.441 mm
• Länge: 3.090 mm
• Breite bei kleinster Spurweite: 1.622 mm

• Verstellbare vordere Spurweite: 1.220 bis 1.860 mm
• Verstellbare hintere Spurweite: 1.280 bis 1.880 mm

Bereifung

Serienbereifung

• Vorn: 6.00-16 AS Front
• hinten: 12.4-32 AS

Wahlweise

• Vorn: 7.50-16 AS Front
• Hinten: 9-32, 9-36, 11-32 oder 11-36 AS

Reifendruck:

• Acker: Vorderräder 1,5–2,0 bar, Hinterräder 0,8–1,0 bar
• Straße: Vorderräder 2,0 bar, Hinterräder 1,5 bar

Füllmengen

• Kraftstoffbehälter: 60 l
• Motoröl: 6,5 l
• Getriebeöl: 34 l (34,5 l mit Mähwerk)
• Kraftheber: 12,8 l
• Ölbadluftfilter: 0,35 l
• Kühlsystem: 13 l

Verbrauch

• Ölverbrauch bei Nenndrehzahl und Nennleistung: 5 g/10 PSh
• Kraftstoffverbrauch bei Nenndrehzahl und Nennleistung: 179 g/PSh

Kabine

• Fahrerstand mit Komfortsitz, linkem Kotflügelsitz, Traktormeter, Lade-, Kraftstoff-, Öldruck- und Temperaturanzeige
• Optional mit Wetterschutzdach, rechtem Kotflügelsitz, Rückscheinwerfer und Deluxe-Fahrersitz

Sonderausrüstung

• Wetterschutzdach oder Wetterschutzdach mit Scheibe
• Vorderradkotflügel
• Balkenmähwerk
• Frontlader
• Schnellgang
• Zugpendel
• Zusatzgewichte

Literatur

• IHC-Traktoren (Jürgen Svensson), Seite 154
• Datenbuch der Schlepper aus Neuss (Buschmann/Dittmer/Hood), Seite 78
