| Logo Hersteller | Foto |
|---|---|
 | |
| Basisdaten | |
| Hersteller: | Holder |
| Modellreihe: | A-Reihe |
| Modell: | A12 |
| Motor | |
| Hubraum: | 604 cm³ |
| Anzahl Zylinder: | 1 |
| Leistung: | 8,8 kW / 12 PS |
| Drehmomentanstieg: | XX % |
| Maße und Abmessungen | |
| Länge: | 2190 mm |
| Breite: | 750-970 mm |
| Höhe: | 1125 mm |
| Radstand: | 1000 mm |
| Spurweite: | 630 / 850 mm |
| Wenderadius (ohne Lenkbremse): | xx mm |
| Eigengewicht: | 685-710 kg |
| Bauzeit und Stückzahl | |
| Bauzeit: | von 1957 bis 1966 |
| Gesamtstückzahl: | XXX Stück |
| Sonstiges | |
| Höchstgeschwindigkeit: | 12,6 km/h, ab 1960 14 km/h |
| Standardbereifung (vorn / hinten): | 5.00-16, 5.50-16/5.00-16, 5.50-16 |

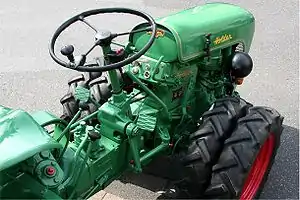

Der Holder A12 war bzw. ist ein robuster Schlepper. Dieser Schlepper wurde von 1957 bis 1966 gebaut
Bauart
Kompakte, kräftige Blockkonstruktion
Motor
Luftgekühlter Einzylinder-, Zweitakt-Sachs-Dieselmotor mit 12 PS; Bosch-Einspritzanlage (Sachs Diesel 600).
Kupplung Scheibe
Einscheiben Trockenkupplung
Getriebe
Vollölbad 6 Vorwärtsgänge 3 Rückwärtsgänge
Geschwindigkeiten vor- und rückwärts
Vorwärts: 1,25 - 13,6 km/h Rückwärts: 1,25 - 3,5 km/h bei 5.00 - 16 AS Bereifung,
Vorwärts: 1,29 - 14,1 km/h Rückwärts: 1,29 - 2,6 km/h bei 5.50 - 16 AS Bereifung.
Antrieb
Permanenter Allradantrieb, Differentialsperre auf die Vorderachse wirkend
Zapfwelle
Der Traktor hat eine Heckzapfwelle mit 2 Drehgeschwindigkeiten (550/min oder 920/min).
Bremsen
Der A12 besitzt zwei voneinander unabhängige Bremssysteme, zum einen die Fußbremse (die auf die Hinterachse wirkt), und eine Handbremse (die auf die Vorderachse wirkt).
Achsen
Die beiden Achsen des Holder-Schleppers A12 sind Massivbauten mit einer Allrad-Ausrüstung.
Lenkung
Der Schlepper wird holdertypisch mit Hilfe eines Knickgelenks gelenkt, was einen sehr kleinen Wenderadius auf bodenschonende Weise (ohne Lenkbremse) möglich macht, jedoch die Standfestigkeit bei Kurvenfahrten und in Lagen parallel zum Hang verschlechtert.
Hydrauliksystem und Kraftheber
Holder-Hydraulik mit Bosch Pumpe und Steuergerät. Hebt auch bei ausgekuppeltem Getriebe aus.
Hubkraft: ca. 380 kg an der Ackerschiene
Steuergeräte
Bosch Steuergerät
Elektrische Ausrüstung
12 V Anlage Bosch Lichtmaschine und Anlasser, Batterie, 2 Scheinwerfer, 2 Blinkleuchten vorn und hinten, Kennzeichenleuchte, Signalhorn, Sicherungskasten, Steckdose (gemäß StVzo), Warnblinkanlage
Maße und Abmessungen
Länge .................. 2200 mm
Breite: ................ 750 / 970 mm
Höhe: .................. 1125 mm
Spurweite: ............. 645 / 880 mm
Radstand: .............. 1095 mm
Bodenfreiheit: ......... ca. 250 mm
Kleinster innerer Wenderadius: 0,75m
mit Lenkbremse .. 1650 mm
ohne Lenkbremse . mm
Eigenmasse
685 oder 810kg
Bereifung
5.00-16 AS oder 5.50-16 AS
Füllmengen
11,5 Liter Tankinhalt. Großer Micronic-Kraftstoffilter
Verbrauch
je nach Belastung 0,6 - 2,3 ltr/h
Sonstiges
Ab 1957 wurde der A12 als Version mit 4 Vorwärtsgängen und 2 Rückwärtsgängen gebaut. Ab 1960 stand ein Getriebe mit 6 Vorwärtsgängen und 3 Rückwärtsgängen zur Verfügung. Ab diesem Zeitpunkt wurde der Schlepper intern als A13 bezeichnet. Auf den Typenschildern stand weiterhin A12 um abergläubige Kunden nicht abzuschrecken.
Sonderausrüstung
- Geräteanbauvorrichtung zur Aufnahme von Drehpflug, Zweischarpflug, Federzinkenkultivator, Hintergrindel,Grubberscharen, Anbauegge. - Winkelriemenscheibe, Pumpenkonsole und Niederdruckpumpe, - Fräse, - Aufsattelspritze, - Seitenmähwerk,
Literatur
Holder gab damals beim Kauf eines Schleppers folgende Anleitungen mit:
Sachs Diesel 600 Ersatzteilliste
Des Weiteren gab es auch noch von Holder bzw. Sachs:
Holder A12 Cutitrac Demontage- Montagehinweise
Reparaturanleitung Sachs Diesel 600
- OLDTIMER TRAKTOR Ausgabe 11/2007, Seite 10 ff.
