| Hatz H220 | |
|---|---|
 Hatz H 220 | |
| Basisdaten | |
| Hersteller/Marke: | Hatz |
| Modellreihe: | H |
| Modell: | H220 |
| Bauweise: | rahmenlose Blockbauweise |
| Produktionszeitraum: | 1962–1964 |
| Stückzahl: | 163 |
| Maße | |
| Eigengewicht: | 1550 kg |
| Länge: | 3230 mm |
| Breite: | 1588 mm |
| Höhe: | 1386 mm |
| Radstand: | 2028 mm |
| Spurweite: | 1286–1464 mm |
| Standardbereifung: | vorne: 5.00-16, 5.50-16 hinten: 10-28, 9-30, 8-32 |
| Motor | |
| Nennleistung: | 14,6 kW, 20 PS |
| Nenndrehzahl: | |
| Zylinderanzahl: | 2 |
| Hubraum: | 1336 cm³ |
| Kraftstoff: | Diesel |
| Antrieb | |
| Antriebstyp: | Hinterradantrieb |
| Getriebe: | 8/4-Schaltgetriebe |
| Höchstgeschwindigkeit: | 20 km/h |

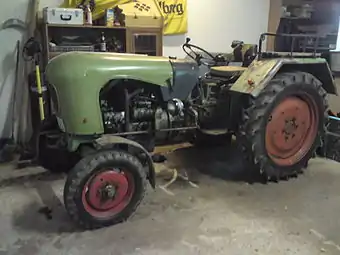

Der Hatz H220 ist ein 20-PS-Schlepper, von dem 163 Exemplare in den Jahren 1962 bis 1964 gefertigt wurden. Neben dem 2 PS stärkeren H222 ist er das einzige Zweizylinder-Modell der H-Reihe.
Motor
- 2-Zylinder-/4-Takt-Reihen-Direkteinspritz-Dieselmotor 1900 U/min, Type Z90R
Kupplung
Getriebe
ZF-Getriebe A 208, Hinterradantrieb, 8 Vorwärts-, 4 Rückwärtsgänge, 1. Gang als Kriechgang voll belastbar, Zweistufen-Kupplung, 1. Stufe Fahrkupplung, 2. Stufe Mäh- und Zapfwellenkupplung, Differenzialsperre für Hand- und Fußbetätigung, Mähantrieb, Flansch für Frontladeranbau
Geschwindigkeiten vor- und rückwärts
Geländegänge: 1. Gang 1,22; 2. Gang 2,09; 3. Gang 3,43; 4. Gang 5,56; Straßengänge: 1. Gang 4,41; 2. Gang 7,51; 3. Gang 12,36; 4. Gang 19,98; Rückwärtsgänge: 1. Gang 2,19;2. Gang 3,75;3. Gang 6,18;4. Gang 10,00
Zapfwelle
Bremsen
Mechanische Fußbremse, zugleich Einzelrad-Lenkbremse, auf Hinterräder wirkend, Handbremse unabhängig,
Achsen
Lenkung
Hydrauliksystem und Kraftheber
Steuergeräte
Elektrische Ausrüstung
komplette 12V-Anlage mit elektrischem Anlasser, Steckdose für Anhängerbeleuchtung, 2 Scheinwerfer mit Fern-, Abblend- und Standlicht, Schluss- und Kennzeichenleuchten, Batterie 12V 112 Ampere
Maße und Abmessungen
LxBxH: 3230x1588x1386mm, Radstand 2028 mm, Spurweite: vorn 1286/ hinten 1464
Bereifung
Füllmengen
Verbrauch
Sonderausrüstung
Literatur
- Motorenfabrik Hatz GmbH Ruhstorf/Rott; Krönner S 234/1d. 1.62 - 7000, offizielle technische Beschreibung der Firm Hatz, dokumentiert von Rudolf Absmaier, Hatz Motorenwerke
- OLDTIMER TRAKTOR Ausgabe 5/2016, Seite 12 ff.
- OLDTIMER TRAKTOR Ausgabe 7/2020, Seite 70 ff.
