Hanomag SS/ST 100 Gigant

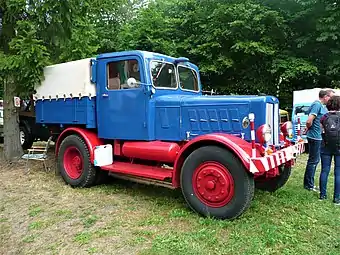

Hanomag ST 100
Basisdaten
Hersteller/Marke:Hanomag
Modellreihe:SS/ST
Modell:SS/ST 100 Gigant
Bauweise: Leiterrahmen aus U-Profilen
Produktionszeitraum:1936–1951
Stückzahl: 6191
Maße
Eigengewicht:6420 kg
Länge:5040 mm
Breite:2460 mm
Höhe:2400 mm
Radstand: 3000 mm
Spurweite:vorne: 1908 mm
hinten: 1836 mm
Standardbereifung:vorne: 9,00-20
hinten: 9,75-20
Motor
Nennleistung:73,2 kW, 100 PS
Nenndrehzahl:1500/min
Zylinderanzahl:6
Hubraum:8553 cm³
Kraftstoff: Diesel
Kühlsystem: Wasserkühlung
Antrieb
Antriebstyp:Hinterradantrieb
Getriebe:4V / 1R
Höchstgeschwindigkeit:45 oder 57,5 km/h

Der Hanomag SS 100 Gigant gehörte zu den größten Zugmaschinen seiner Zeit. Seine beachtliche Stückzahl hat er der Wehrmacht zu verdanken. Nach dem Krieg wurde er unter der Bezeichnung ST 100 weitergebaut.

Motor

  • Hanomag, Typ: D-85, wassergekühlter Viertakt-Sechszylinder-Reihenmotor mit Vorkammer-Verfahren, hängende Ventile, unten liegende Nockenwelle, Druckumlaufschmierung, 7-fach gelagerte Kurbelwelle, Spaltfilter und Bosch-Reiheneinspritzpumpe.
  • Bohrung = 110 mm, Hub = 150 mm
  • Verdichtungsverhältnis = 19 : 1
  • Max. Drehmoment = 50 mkp bei 1500/min

Kupplung

  • Mehrscheiben-Trockenkupplung

Getriebe

  • 4 Vorwärts- und 1 Rückwärtsgang (optional mit 5 Vorwärts- und 1 Rückwärtsgang)

Geschwindigkeiten vor- und rückwärts

  • Viergang-Getriebe bis 45 km/h.
  • Fünfgang-Getriebe bis 57,5 km/h.

Zapfwelle

Bremsen

  • Hydraulische Innenbackenbremsen, rundum
  • Feststellbremse
  • Optional mit Druckluftbremsanlage für zwei Anhänger

Achsen

  • Vorderachse als "Faustachse"
  • Hinterachse als Starrachse
  • Halbelliptische Blattfedern an Gummiblöcken
  • Hydraulische Stoßdämpfer

Lenkung

Hydrauliksystem und Kraftheber

Steuergeräte

Elektrische Ausrüstung

Maße und Abmessungen

Bereifung

Füllmengen

Verbrauch

Kabine

  • Optional mit Doppelkabine mit zwei Sitzreihen für 7 Personen

Sonderausrüstung

    • OLDTIMER TRAKTOR Ausgabe 03/2008, Seite 38 ff.
