Hanomag R 19

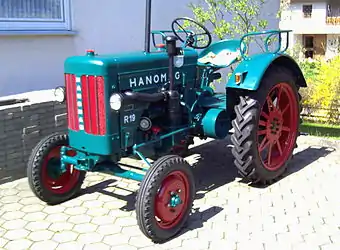

Hanomag R19
Basisdaten
Hersteller/Marke:	Hanomag
Modellreihe:	R
Modell:	R 19
Bauweise:	rahmenlose Blockbauweise
Produktionszeitraum:	1953–1957
Stückzahl:	8489
Maße
Eigengewicht:	1170–1250 kg
Länge:	2570 mm
Breite:	1515 (1500–1690) mm
Höhe:	1630–1650 mm, bis Auspuff: 2110 mm
Radstand:	1600 mm
Bodenfreiheit:	400 mm
Spurweite:	1220/1375/1500 mm
Wenderadius mit Lenkbremse:	3300 mm
Wenderadius ohne Lenkbremse:	3800 mm
Standardbereifung:	vorne: 4.50-16 hinten: 8-24, 8-32, 10-28, 9-24
Motor
Nennleistung:	13,9 kW, 19 PS
Nenndrehzahl:	1975/min
Zylinderanzahl:	2
Hubraum:	1399 cm³
Kraftstoff:	Diesel
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Hinterradantrieb
Getriebe:	5/1-Getriebe
Höchstgeschwindigkeit:	19,6 km/h

Der 19 PS starke Hanomag-Radschlepper R 19 wurde in den 1950er Jahren gebaut. Durch Anhebung der Motordrehzahl wurde aus dem R 16 der R 19. Bei dem im Combitrac-System gebauten R 19 entfiel die zusätzliche Hochradversion. 1957 wurde die Bezeichnung in R 217 E geändert.

Motor

• Hanomag, Typ: D 14
• Zweizylinder-Viertakt-Reihen-Vorkammer-Dieselmotor mit Thermostat-Zweikreis-Kühlung
• Motorgewicht trocken mit Motorträger: 316 kg
• direkte Kraftübertragung
• Bohrung = 90 mm, Hub = 110 mm
• Verdichtung = 22:1
• Max. Drehmoment = 7,6 mkp bei 1500 U/min.

Kraftstoffsystem:

• Einspritzung durch Einspritzpumpe und Düsen
• Einspritzpumpe: Bosch PES 2 A 60 B110 LS 41 folgt Bosch PES 2 A 60 B LS 121
• Einspritzventil: Bosch-Düsenhalter KD 82 SDA 30/14 mit Bosch-Düse DN O SD 212
• Kraftstoffförderung durch Gefälle
• Drehzahlregelung: pneumatischer Regler Bosch EP/M 60 A 67 mit Klappenstutzen Bosch EP/K 40 DA 21/2
• Einspritzdruck: 120 atü
• Kraftstoffreinigung: Bosch-Filter FJ/AZ 5/7 oder Knecht-Filter FB 402/3 P
• Ölbadluftfilter, Typ: LOZ 2,4/VII 9

Kupplung

• Einscheiben-Trockenkupplung von Fichtel & Sachs, Type K 16

Getriebe

• Hanomag-Wechselgetriebe
• 5 Vorwärtsgänge, 1 Rückwärtsgang
• Optional mit Kriechgängen = 8 Vorwärts-und 2 Rückwärtsgänge
• Ausgleichgetriebe: 4 Ausgleichkegelräder
• Lagerung des Ausgleichgetriebes: 2 Rillenlager
• Lagerung der Hinterachswellen: (Steckwellen) Rillenlager

Geschwindigkeiten vor- und rückwärts

• 1. Gang: 3,8 km/h
• 2. Gang: 4,9 km/h
• 3. Gang: 6,6 km/h
• 4. Gang: 11,9 km/h
• 5. Gang: 19,6 km/h
• Rückwärtsgang: 3,2 km/h
• Kriechgänge:
• 1.Gang: 0,76 km/h
• 2.Gang: 1,00 km/h
• 3.Gang: 1,32 km/h
• R-Gang: 0,64 km/h

Zapfwelle

• Heckzapfwelle als Getriebezapfwelle auf Wunsch
• Stummel = 1 3/8", Drehzahl = 572 U/min.
• Optional mit seitlicher oder hintenliegender Riemenscheibe, 275 mm Durchmesser, 120 mm Breite
• Drehzahl = 1145 U/min. / Riemengeschwindigkeit = 16,2 m/sek.
• Optional mit seitlichem Mähantrieb

Bremsen

• Bremssystem der Fußbremse: Hanomag und Deutsche Servo-Bremse, Typ 300 X 50 S
• Innenbackenbremse, gleichzeitig als Lenkbremse verwendbar, mechanische Hinterradbremse
• Optional mit mechanischer-feststellbarer Handbremse

Achsen

• Hanomag, Faust-Pendel-Rohrachse als Vorderachse ( Optional als gefederte Pendelachse )
• Hanomag-Hinterachse: mit Wechselgetriebe im gemeinsamen Gehäuse
• Kegelräder mit Spiralverzahnung und vier Ausgleichskegelräder
• Achslast vorne = 600 kg, hinten = 1100 kg

Lenkung

• ZF-Lenkung, Typ 142
• Lenkraddurchmesser: 425 mm
• Schnecke mit feststehendem Lenkfinger

Hydrauliksystem und Kraftheber

• nicht vorhanden, feste Ackerschiene montiert
• Optional mit hydraulischem Bosch-Kraftheber mit Dreipunktaufhängung
• Förderpumpe = Teves A 400 83 E mit 12 l/min. bei 100 bar oder Bosch HY/ZE 16 R ( ab 1956 = HY/ZE 16 A R 4 ) mit 16 l/min. bei 120 bar

Steuergeräte

Elektrische Ausrüstung

Hanomag R 19 bei einem Umzug

• Lichtmaschine: Bosch REE 75/12 - 2000 R l oder REE 75/6 - 2000 R 1, mit Keilriemenantrieb, Leistung 75 Watt
• Anlasser: Bosch EJD l,8 - 12 R 33, Leistung 1,8 PS
• Glühkerze: Bosch Typ KE/GA 1/8 oder Beru Typ 214 Ge
• Batteriekapazität: 70 A/h
• Batteriespannung: 12 Volt
• Batterietype: 12 B X 70 DIN 72 311 oder 6 B X 50 DIN 72 311

Maße und Abmessungen

• Spurweite vorne und hinten (verstellbar): 1250 mm, 1375 mm und 1500 mm
• Länge = 2570 mm, breite = 1515 mm, höhe mit Verdeck = 2200 mm
• Leergewicht = 1170 kg / zul. Gesamtgewicht = 1700 kg

Bereifung

• Räder vorn und hinten einfach
• Felgengröße: vorne 3.00 D X 16 und hinten W 7 X 32
• Reifengröße: vorne 4,50-16 AS Front und hinten 8-32 AS
• Reifendruck auf dem Acker: vorne 1,5 atü und hinten 0,8 atü
• Reifendruck auf der Straße: vorne 1,5 atü und hinten 2,0 atü

• Radnabenlagerung: Ringkegellager
• Vorspur: 4–6 mm
• Sturz der Vorderräder: 3°
• Spreizung: 2°

Füllmengen

Hanomag R 19 (Baujahr 1954)

• Kraftstofftank: 25 l Diesel
• Kühlwassermenge: 11 l Wasser
• Motoröl: 5,5 l Motorenöl
• Öl in der Einspritzpumpe: etwa 0,15 l Motorenöl
• Schaltgetriebe: 18 l Getriebeöl
• Kriechganggehäuse: 2,5 l Getriebeöl
• Zwischengetriebe: 4 l Getriebeöl
• Lenkgehäuse: 400 cm³ Getriebeöl
• Riemenscheibenantrieb: ? l Getriebeöl
• Ölbadluftfilter: 0,5 l Motorenöl

Verbrauch

• je nach Tätigkeit variabel

Kabine

• Fahrerplattform mit gefederter Sitzschale
• Optional mit Polstersitz, Kotflügel-Doppelsitz, Rückscheinwerfer

Eine Kabine war für den R 19 auf Wunsch erhältlich.

Sonderausrüstung

• Zapfwelle
• Schnellläufergetriebe
• Kabine
• Frontlader
• Hydr. Kraftheber
• Mähantrieb und Mähbalken
• Riemenscheibe
• gefederte Vorderachse
• Zusatz-Anhängerschiene
• Belastungsgewichte
• Scheibenräder
• Gitterräder
• Frontkotflügel
• Kriechgänge
• Handbremse
• Bereifung 10-28 AS oder 9,00-24 AS
• Doppelsitz auf Kotflügel
• Polstersitz
• u.a.

Literatur

• Hanomag-Das Typenbuch ( A. Mößmer )
• Hanomag-Schlepper-Prospekte von 1926-1956 ( Häfner/Karle )
