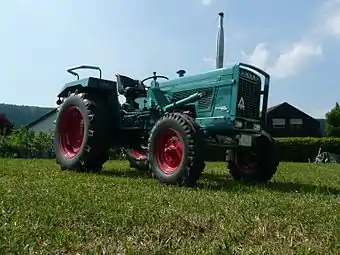

Hanomag Granit 501 E (S)
Hanomag Granit 501 E-S
Basisdaten
Hersteller/Marke:Hanomag
Modellreihe:Granit
Modell:Granit 501 E (S)
Bauweise: Blockbauweise
Produktionszeitraum:1967–1970
Stückzahl: 2710
Maße
Eigengewicht:2160 kg
Länge:3420 mm
Breite:1765 mm
Höhe:1560 mm
Radstand: 2100 mm
Spurweite:vorne: 1370–1800 mm
hinten: 1370–1720 mm
Standardbereifung:vorne: 5,5-16, 6-16, 5-16, 7,5-16
hinten: 11-28, 11-32, 13-28
Motor
Nennleistung:35 kW, 48 PS
Nenndrehzahl:2600/min
Zylinderanzahl:3
Hubraum:2356 cm³
Kraftstoff: Diesel
Kühlsystem: Wasserkühlung
Antrieb
Antriebstyp:Hinterradantrieb
Getriebe:9/3-Getriebe
Höchstgeschwindigkeit:20 bzw. 27,2 km/h

Der Granit 501E erschien 1967 auf dem Markt, also noch vor dem Granit 501. Er wurde somit anfangs gleichzeitig zum Granit 500/1 gebaut. Jedoch „arbeitete“ in ihm ein Motor der neuen D100-Motorgeneration mit 48 PS. Das sind 8 PS mehr als bei Granit 500/1 bzw. Granit 501.

Motor

  • Dreizylinder-Dieselmotor vom Typ D132 R2

Kupplung

  • LUK-Doppelkupplung DT 240/225 N

Getriebe

  • Getriebe G236, 3/1 Ganggetriebe in 3 Gruppen (Kriech-Acker-Straßengruppe) unterteilt
  • 9 Vorwärts- und 3 Rückwärtsgänge,

Geschwindigkeiten vor- und rückwärts

  • Höchstgeschwindigkeit: bei Normal-Ausführung 20 km/h, bei S-Ausführung 27,2 km/h, bei JK-Ausführung 34,0 km/h (geänderte Abgasanlage)

Edit an den ursprünglichen Verfasser: Was genau beschreibt die JK-Abgasanlage? Zu dieser findet man sonst keinerlei Informationen.

Zapfwelle

  • 540/min, 1000/min (Motorzapfwellen)

Bremsen

  • Trommeln auf Hinterachse, Einzelradbremse

Achsen

  • Vorderachse teleskopierbar (Serie)
  • Hinterachse mit Differentialsperre

Lenkung

  • ZF Gemmer 28 (a)

Hydrauliksystem und Kraftheber

  • Kategorie 1+2
  • Hubkraft 1650 kg an der Ackerschiene

Steuergeräte

  • 1 einfach wirkendes Steuergerät hinten (Serie)
  • auf bis zu drei Steuergeräte erweiterbar
  • Frontlader
  • Mähwerksaufzug
  • Zwischenachsgerät od. Abreißkupplung

Elektrische Ausrüstung

  • 12 Volt-Einrichtung nach StVZO
  • Batterie 12V 88Ah

Maße und Abmessungen

Bereifung

  • vorne: 5,5-16, 6,0-16, 7,5-16
  • hinten: 11-28, 11-32, 13-28

Füllmengen

  • Motor: ca. 7 Liter
  • Ölbadluftfilter: ca. 0,6 Liter
  • Hydraulikanlage: ca. 10,5 Liter
  • Triebwerk (ohne Mähwerkantrieb): 25,5 Liter
  • Triebwerk (mit Mähwerkantrieb): 26 Liter
  • Riemenantrieb: ca. 1 Liter
  • Lenkung: ca. 0,4 Liter
  • Kraftstoffbehälter: ca. 55 Liter
  • Kühlsystem: ca. 12 Liter

==Verbrauch==§ 2 Liter/Stunde

Sonderausrüstung

  • Mähwerk m. hydr. Aufzug
  • LFE Frontlader Größe 3
  • Fritzmeier-Verdeck M215
  • Arbeitsscheinwerfer hinten
  • Riemenscheibe
  • Radgewichte vo/hi
  • Zugwiderstandsregelung
  • Pilot Regelhydraulik
  • Abreißkupplung
  • Schnellgang-Getriebe
  • Auspuff wahlweise unten oder oben (ab September 1969)

Sonstiges

Das schwere Gussteil (Lampenhalter vorne) blieb dem Granit 501E im September 1969 im Gegensatz zum Granit 501 erhalten. Jedoch wurde im Sept. 1969 die Haube abgesenkt. Hierbei entfielen die Klappen auf der Motorhaube, sodass der Tank- sowie der Kühlerstutzen aus der Haube ragten und sich nicht mehr, wie bei der ersten Granit 501E Version, unter der Haube befinden.

Literatur

  • OLDTIMER TRAKTOR Ausgabe 01/2011, Seite 14 ff.
