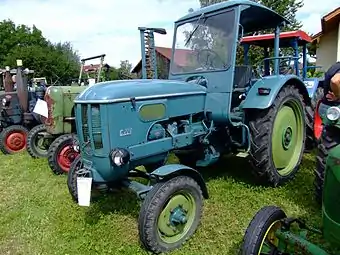

Hanomag C 224
Hanomag C 224
Basisdaten
Hersteller/Marke:	Hanomag
Modellreihe:	C
Modell:	C 224
Produktionszeitraum:	1957–1962
Maße
Eigengewicht:	1360 (1350–1550) kg
Länge:	3100 mm
Breite:	1600–1770 mm
Höhe:	1740 mm (Oberkante Sitz: 1150, Oberkante Lenkrad: 1790) mm
Radstand:	1960 mm
Spurweite:
Wenderadius mit Lenkbremse:	2700 mm
Wenderadius ohne Lenkbremse:	3250 mm
Standardbereifung:	vorne: 4.50-16, 5.50-16 hinten: 8-36, 9-36, 10-28
Motor
Nennleistung:	24 PS
Nenndrehzahl:
Zylinderanzahl:	2
Hubraum:	1014 cm³
Kraftstoff:	Diesel
Antrieb
Antriebstyp:	Hinterradantrieb
Getriebe:
Höchstgeschwindigkeit:	19,9 km/h

Der C 224 ist ein ab 1957 gebauter Radschlepper von Hanomag. Er ist der Nachfolger des R24. Der R 228 gilt als Exportversion des C 224

Bauart

• aus Stahlblech gepreßte Schweiß-Niet-Konstruktion, zur Mitte eingezogen

Motor

• 2-Takt Dieselmotor mit Wirbelkammersystem, Baumuster D 621 S

Kupplung

Getriebe

• 6 Vorwärts- und 2 Rückwärtsgänge

Geschwindigkeiten vor- und rückwärts

• Bereifung 8-36 AS: 19,5 km/h (vorwärts), 8,75 km/h (rückwärts)
• Bereifung 9-36 AS: 19,9 km/h (vorwärts), 9,0 km/h rückwärts)
• Bereifung 10-28 AS: 17,8 km/h (vorwärts), 8,0 km/h (rückwärts)
• Bereifung 11-28 AS: 18,7 km/h (vorwärts), 8,4 km/h (rückwärts)

Zapfwelle

• hintenliegend angeordnet, 580/min (DIN 9611)

Bremsen

• Trommelbremse, hinten

Achsen

Lenkung

• ZF-Lenkung Typ 7151 (alte Typenbezeichnung 142)

Hydrauliksystem und Kraftheber

Steuergeräte

Elektrische Ausrüstung

• Lichtmaschine: Bosch LJ/GEH 90/12 - 2300 R 7, Leistung 90 Watt
• Anlasser: Bosch EJD 1, 8/12 R 76
• Glühkerze: 0,9 Volt, Bosch KE/GA 1/14/0,9 V oder Beru 341 GL
• Reglerschalter: Bosch RS/TB 75-90/12/1
• Batterietyp: 12 B x 94 DIN 72 311, 12 Volt

Maße und Abmessungen

Spurweite,

• vorne, normal 1280 mm (1 Rad umgesetzt 1360 mm, beide Räder umgesetzt 1440 mm)
• hinten, normal 1250 mm (1 Rad umgesetzt 1375 mm, beide Räder umgesetzt 1500 mm)

Bodenfreiheit:

• Vorderachse 420 mm
• Mitte, Rahmen 720 mm
• hinten, starre Zugschiene 460 mm
• Mitte oberes Zugmaul bis Erdboden 860 mm
• Zapfwelle über Mitte Hinterachse 90 mm
• Zapfwelle bis Erdboden 715 mm

Breite

• Breite über alles (schmale Spur): vorne 1600 mm, hinten 1600 mm
• Breite über alles (breite Spur): vorne 1670 mm, hinten 1700 mm

Bereifung

Füllmengen

• Kraftstoffbehälter: 45 Liter Dieselkraftstoff
• Kühlwassermenge: 8 Liter Wasser
• Motor: 3,6 Liter HD-Motorenöl
• Schaltgetriebe/Hinterachsantrieb: ca. 18 Liter Getriebeöl
• Lenkgehäuse: ca. 250 cm³ Getriebeöl
• Ölbadluftfilter: 0,5 Liter Motorenöl
• Hydraulische Anlage (Sonderausrüstung): ca. 6 Liter Motorenöl

Verbrauch

Kabine

Sonstiges

Sonderausrüstung

• Zentralhydraulik
• Antischlupf
• Frontlader
• Mähwerk
• Doppelkupplung
• Kriechgang
• Riementrieb
