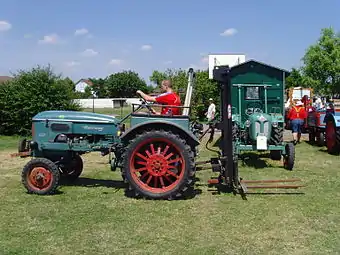

Hanomag C 218
Hanomag C218
Basisdaten
Hersteller/Marke:	Hanomag
Modellreihe:	C
Modell:	C 218
Bauweise:	Rahmenbauweise
Produktionszeitraum:	1957–1959
Stückzahl:	8274
Maße
Eigengewicht:	1375 kg
Länge:	3100 mm
Breite:	1600–1860 mm
Höhe:	1750 mm
Radstand:	1960 mm
Bodenfreiheit:	400 mm
Spurweite:	vorne: 1280, 1360, 1440 mm hinten: 1270, 1415, 1560 mm
Wenderadius mit Lenkbremse:	2600 mm
Wenderadius ohne Lenkbremse:	3250 mm
Standardbereifung:	vorne: 4.50-16 ASF hinten: 8-32 AS
Motor
Nennleistung:	13,2 kW, 18 PS
Nenndrehzahl:	1750/min
Zylinderanzahl:	2
Hubraum:	1021 cm³
Kraftstoff:	Diesel
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Hinterradantrieb
Getriebe:	6/2-Getriebe
Höchstgeschwindigkeit:	18,5 km/h

Der C 218 aus der C-Reihe von Hanomag hat einen Zweizylindermotor und leistet 18 PS. Er wurde von 1957 bis 1959 gebaut. Als Nachfolger des R 18 bekam der C 218 die ungewöhnliche Lage des Endschalldämpfers verändert. Eine zweite Änderung war das neue Lenkgetriebe, wodurch das Lenkrad eine andere Position erhielt. Da der C 218 ein erfolgreiches Modell war, wurde er 1959 zum C 220 aufgerüstet.

Motor

• Hanomag, Typ: D 621, wassergekühlter 2-Zylinder-/2-Takt-Reihen-Wirbelkammer-Dieselmotor mit Schlitzsteuerung, dreifach-gelagerter Kurbelwelle, Vollschaftkolben, Spaltfilter, Druckumlaufschmierung mit Zahnradpumpe, mechanischer Verstellregler, Ölbadluftfilter, Umkehrspülung, Drehkolben-Spülgebläse, Lamellenkühler und Thermostat-Zweikreiskühlung.
• Bohrung = 85 mm, Hub = 90 mm
• Verdichtung = 18:1
• Max. Drehmoment = 8 mkp bei 1500 U/min.
• Geregelter Drehzahlbereich = 450-1750 U/min.
• Max. Öldruck = 3,0 atü
• Bosch-Kraftstoffpumpe = FP/KS 22 F 8
• Kraftstofffilter, Typ: Knecht FB 202 oder Bosch FJ/DW 5/103 mit Bosch-Vorreiniger FJSJ 1/3 Z
• Bosch-Einspritzpumpe, Typ: PF 2 K 55 7/25
• Bosch-Düsen, Typ: DN 12 SD 12 / Bosch-Düsenhalter, KBA 55 S 9/4
• Max. Einspritzdruck = 150 atü

Kupplung

• Einscheiben-Trockenkupplung von Fichtel & Sachs, Typ: K 16

Getriebe

• Hanomag-Wechselgetriebe
• Zwei Gruppen mit je drei Vorwärts-und einem Rückwärtsgang
• 6 Vorwärts-, 2 Rückwärtsgänge

Geschwindigkeiten vor- und rückwärts

Mit Bereifung 8-32

• Gruppe I: 1.Gang = 1,5 km/h; 2.Gang = 2,9 km/h; 3.Gang = 4,5 km/h; 1.Rückwärtsgang = 2,0 km/h.
• Gruppe II: 4.Gang = 6,2 km/h; 5.Gang = 11,7 km/h; 6.Gang = 18,5 km/h; 2.Rückwärtsgang = 8,2 km/h.

Mit Bereifung 8-36

• Gruppe I: 1.Gang = 1,7 km/h; 2.Gang = 3,1 km/h; 3.Gang = 4,9 km/h; 1.Rückwärtsgang = 2,2 km/h.
• Gruppe II: 4.Gang = 6,8 km/h; 5.Gang = 12,9 km/h; 6.Gang = 20,0 km/h; 2.Rückwärtsgang = 8,8 km/h.

Zapfwelle

• Getriebezapfwelle mit Normprofil, 1 3/8"-555 U/min. ( Optional als Motorzapfwelle )
• Optional mit Riemenscheibe, 250 mm Durchmesser und 140 mm Breite
• Drehzahl = 1211 U/min. / Riemengeschwindigkeit = 15,9 m/sec. / Leistung = 16 PS

Bremsen

• Deutsche Perrot Bremse, Typ: 350x60 SM
• Fußbetätigte Innenbackenbremse auf die Hinterräder wirkend, als Lenkbremse zu verwenden
• Feststellbare Handbremse auf Fußbremse wirkend

Achsen

• Vorderachse als Pendelachse mit verstellbarer Spurweite
• Starre Hinterachse, Stirnräder mit Geradverzahnung und vier Ausgleichkegelräder
• Mechanische Differentialsperre
• Achslast vorne = 600-700 kg, hinten = 950-1430 kg

Lenkung

• ZF-Rosslenkung, Typ: ZF-202 ( neue Bezeichnung = ZF-7152 )

Hydrauliksystem und Kraftheber

• Optional mit Hanomag-Zentralhydraulik mit drei Anbauräumen und zusätzlich Antischlupf
• Bosch-Förderpumpe, Typ: HY/ZD 14 AL 13
• Förderleistung = 14 l/min. bei 80 bar
• Max. Hubkraft = 1020 kg

Steuergeräte

Elektrische Ausrüstung

• Bosch-Anlasser 12V-1,8 PS, Bosch-Lichtmaschine 12V-90 W, Batterie 12V-84 Ah, Glühkerzen, Bosch KE/GA 1/19/0,9 V oder Beru 341 GL

Maße und Abmessungen

• Länge = 3100 mm, breite je nach Spurweite = 1600-1860 mm, höhe bis Lenkrad = 1750 mm, mit Verdeck = 2270 mm
• Wenderadius je nach Spurweite mit Lenkbremse = 2600-2800 mm, ohne Lenkbremse = 3250-3625 mm
• Leergewicht = 1375 kg / zul. Gesamtgewicht = 1550-2000 kg

Bereifung

• Standardbereifung (vorne/hinten): 4.50-16 ASF ( Felgen = 3,00 D x16 )/8-32 AS ( Felgen = W 7x32 )
• Optional vorne = 5,00-16 ASF ( Felgen = 3,25x16 ) und 5,50x16 ASF ( Felgen = 3,50x16 )
• Optional hinten = 7-36 AS ( Felgen = W 6x36 ), 8-36 AS ( Felgen = W 7x36 ) und 10-28 AS ( Felgen = W 9x28 )

Füllmengen

• Tankinhalt = 45 l
• Getriebe = 18 l
• Kühlsystem = 8 l
• Hydraulik = 6 l
• Motoröl = 3,6 l
• Riemenscheibenantrieb = 0,8 l
• Ölbadluftfilter = 0,65 l
• Lenkgetriebe = 0,25 l

Verbrauch

Kabine

• Fahrerplattform mit gefedertem Schwingsitz und linkem Kotflügelsitz
• Optional mit Rückscheinwerfer, rechtem Kotflügelsitz und Allwetterverdeck

Sonderausrüstung

• Zentralhydraulik, Frontlader, Frontkotflügel, Riemenscheibe, Motorzapfwelle, Allwetterverdeck, Rückscheinwerfer

Sonstiges

Literatur

• Hanomag-Das Typenbuch ( A. Mößmer )
