Fendt Farmer 304 LS

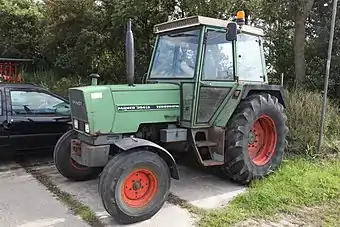

Fendt Farmer 304 LS Turbomatic
Basisdaten
Hersteller/Marke:	Fendt
Modellreihe:	Farmer 300er-Baureihe
Modell:	Farmer 304 LS
Bauweise:	Blockbauweise
Produktionszeitraum:	1982–1989
Stückzahl:	1542
Maße
Eigengewicht:	3110 kg
Länge:	3780 mm
Breite:	1885 mm
Höhe:	2572 mm
Radstand:	2285 mm
Bodenfreiheit:	445 mm
Spurweite:	vorne: 1502 mm hinten: 1510 mm
Wenderadius mit Lenkbremse:	3970 mm
Wenderadius ohne Lenkbremse:	4610 mm
Standardbereifung:	vorne: 7.50-18 hinten: 13.6 R 36
Motor
Nennleistung:	42,6 kW, 58 PS
Nenndrehzahl:	2350/min
Zylinderanzahl:	3
Hubraum:	3117 cm³
Kraftstoff:	Diesel
Kühlsystem:	Wasserkühlung
Antrieb
Antriebstyp:	Hinterradantrieb
Getriebe:	15V/4R
Höchstgeschwindigkeit:	40 km/h

Der kompakte Farmer 304 LS kam bereits zwei Jahre nach Einführung der 300er-Baureihe auf den Markt. Zusammen mit seinem kleineren Bruder, dem Farmer 303 LS, ergänzte der Farmer 304 LS das 300er-Programm nach unten. Im Gegensatz zu den leistungsstärkeren Schlepper der 300er-Baureihe wurden beide Schlepper mit Dreizylinder-Motoren ausgerüstet. Technisch und komfortmäßig entsprachen sie den großen Modellen. 1984 folgte die erste von zahlreichen Überarbeitungen der Farmer 300er-Reihe. Dabei kam als größte Veränderung das 21/6-Getriebe mit Dreifachsplittung zum Einsatz.

Motor

• MWM, Typ: D 226.3.2, wassergekühlter Viertakt-Dreizylinder-Reihen-Saugmotor mit Direkteinspritzung, hängenden Ventilen, Druckumlaufschmierung durch Zahnradpumpe, trockene Zylinderbüchsen, vierfach-gelagerte Kurbelwelle, Reiheneinspritzpumpe, Mehrloch-Einspritzdüsen, Fliehkraft-Verstellregler, Trockenluftfilter mit Zyklon-Vorabscheider und thermostatgeregelte Zweikreiskühlung mit Kreiselpumpe.
• 1982-1984, Technische Bezeichnung = T 158.010 ( 702 Exemplare )
• 1985-1989, Technische Bezeichnung = T 158.011 ( 840 Exemplare )
• Bohrung = 105 mm, Hub = 120 mm
• Verdichtung = 17:1
• Kompressionsdruck = 26-27 bar
• Min. Öldruck = 2,0 bar bei Nenndrehzahl
• Max. Drehmoment = 204 Nm bei 1590 U/min. ( Drehmoment bei Höchstleistung = 174 Nm )

• Solex Membran-Kraftstoffpumpe, Typ: PE 15509
• Bosch-Reiheneinspritzpumpe, Typ: PES 3 A 80 D 320/3 RS 1299
• Einspritzmenge = 57,5 mm³/Hub bei Nenndrehzahl
• Bosch-Mehrloch-Einspritzdüse, Typ: 925 DLLB 150 S 821
• Max. Einspritzdruck = 180+5 bar
• Bosch-Fliehkraft-Verstellregler, Typ: EP/RSV 325-1500 A 2 B 505 DR
• Geregelter Drehzahlbereich = 650-2480 U/min.
• Kühllüfter mit 440 mm Durchmesser und sieben Flügeln

Kupplung

• Einscheiben-Trockenkupplung von Fichtel & Sachs, Typ: GT N 310 ( Scheibendurchmesser = 295 mm )
• Vorgelagerte Voith-Strömungskupplung, Typ: 358 TD-F
• Lamellenkupplung für Zapfwellenbetrieb

Ab 1984

• Einscheiben-Trockenkupplung von Fichtel & Sachs, Typ: G 250 K
• Vorgelagerte Voith-Strömungskupplung, Typ: 332 TD-F
• Lamellen-Trockenkupplung für Zapfwellenbetrieb

Getriebe

• Fendt, Vollsynchron-Gruppen-Overdrive-Getriebe mit Seitenschaltung in 40 km/h.- Ausführung
• Wechselgetriebe mit drei Vorwärts-und einem Rückwärtsgang
• Feinstufengetriebe mit Zweifachsplittung und den Bereichen: FL und FS
• Gruppengetriebe mit klauengeschalteter Straßengruppe und schubradgeschalteter Ackergruppe
• Drei unabhängige Overdrive-Schnellgänge ( 25, 30, 40 km/h.)
• 15 Vorwärts-und 4 Rückwärtsgänge

Wahlweise als 30 km/h.-Ausführung mit zwei Overdrive-Schnellgängen

• 14 Vorwärts-und 4 Rückwärtsgänge
• Optional mit Super-Kriechgänge
• 20 Vorwärts-und 6 Rückwärtsgänge

Ab 1984

• Fendt, Vollsynchron-Gruppen-Overdrive-Getriebe mit Seitenschaltung in 40 km/h.- Ausführung
• Wechselgetriebe mit drei Vorwärts-und einem Rückwärtsgang
• Feinstufengetriebe mit Dreifachsplittung und den Bereichen: FL, FM, FS
• Gruppengetriebe mit klauengeschalteter Straßengruppe und schubradgeschalteter Ackergruppe
• Drei unabhängige Overdrive-Schnellgänge ( 25, 30, 40 km/h.)
• 21 Vorwärts-und 6 Rückwärtsgänge

Wahlweise als 30 oder 40 km/h.- Ausführung mit Super-Kriechgängen

• Feinstufengetriebe mit Zweifachsplittung in den Bereichen: FL, FS
• Zwei unabhängige Overdrive-Schnellgänge
• 20 Vorwärts-und 6 Rückwärtsgänge

Geschwindigkeiten vor- und rückwärts

• "Getriebe 15/4" ( 40 km/h.)

Ackergruppe/Feinstufe-L

• 1.Gang = 1,40 km/h; 2.Gang = 2,25 km/h; 3.Gang = 3,64 km/h; Rückwärtsgang = 2,03 km/h.

Ackergruppe/Feinstufe-S

• 1.Gang = 1,71 km/h; 2.Gang = 2,74 km/h; 3.Gang = 4,44 km/h; Rückwärtsgang = 2,48 km/h.

Straßengruppe/Feinstufe-L

• 1.Gang = 5,62 km/h; 2.Gang = 8,98 km/h; 3.Gang = 14,55 km/h; Rückwärtsgang = 8,13 km/h.

Straßengruppe/Feinstufe-S

• 1.Gang = 6,85 km/h; 2.Gang = 10,96 km/h; 3.Gang = 17,75 km/h; Rückwärtsgang = 9,92 km/h.

Overdrive-Schnellgänge

• 1.Gang = 23,04 km/h; 2.Gang = 29,02 km/h; 3.Gang = 36,07 km/h.

Super-Kriechgänge/Feinstufe-L

• 1.Gang = 0,35 km/h; 2.Gang = 0,52 km/h; 3.Gang = 0,91 km/h; Rückwärtsgang = 0,51 km/h.

Super-Kriechgänge/Feinstufe-S

• 1.Gang = 0,43 km/h; 2.Gang = 0,69 km/h; 3.Gang = 1,11 km/h; Rückwärtsgang = 0,62 km/h.

• Ab 1984, "Getriebe 21/6" ( 40 km/h.)

Ackergruppe/Feinstufe-L

• 1.Gang = 1,37 km/h; 2.Gang = 2,20 km/h; 3.Gang = 3,56 km/h; Rückwärtsgang = 1,99 km/h.

Ackergruppe/Feinstufe-M

• 1.Gang = 1,68 km/h; 2.Gang = 2,68 km/h; 3.Gang = 4,35 km/h; Rückwärtsgang = 2,43 km/h.

Ackergruppe/Feinstufe-S

• 1.Gang = 1,98 km/h; 2.Gang = 3,16 km/h; 3.Gang = 5,12 km/h; Rückwärtsgang = 2,86 km/h.

Straßengruppe/Feinstufe-L

• 1.Gang = 5,50 km/h; 2.Gang = 8,80 km/h; 3.Gang = 14,24 km/h; Rückwärtsgang = 7,96 km/h.

Straßengruppe/Feinstufe-M

• 1.Gang = 6,71 km/h; 2.Gang = 10,79 km/h; 3.Gang = 17,38 km/h; Rückwärtsgang = 9,71 km/h.

Straßengruppe/Feinstufe-S

• 1.Gang = 7,91 km/h; 2.Gang = 12,66 km/h; 3.Gang = 20,50 km/h; Rückwärtsgang = 11,45 km/h.

Overdrive-Schnellgänge

• 1.Gang = 22,56 km/h; 2.Gang = 28,41 km/h; 3.Gang = 35,32 km/h.

Zapfwelle

• Unabhängige, lastschaltbare Motorzapfwelle, 1 3/8"-6 Keile ( Form-A )
• Dreifach schaltbar, 540/750/1000 U/min.
• 540 U/min. bei 2232 U/min.- Motordrehzahl bzw. 570 U/min. bei Nenndrehzahl
• Max. zul. Drehmoment = 1750 Nm / Leistung = 37,9 kW bzw. 38,3 kW
• 750 U/min. bei 1722 U/min.- Motordrehzahl bzw. 753 U/min. bei Nenndrehzahl
• Max. zul. Drehmoment = 1100 Nm / Leistung = 32,4 kW bzw. 38,5 kW
• 1000 U/min. bei 2217 U/min.- Motordrehzahl bzw. 1060 U/min. bei Nenndrehzahl
• Max. zul. Drehmoment = 900 Nm

Optional mit Wegzapfwelle

• Drehzahl = 7,87 Zapfwellenumdrehung je Radumdrehung
• Drehzahl ab 1984 = 8,0 Zapfwellenumdrehungen je Radumdrehung
• Drehzahl bei Frontzapfwelle = 35,36 Zapfwellenumdrehungen je Radumdrehung

Optional mit lastschaltbarer Frontzapfwelle

• Wahlweise als 540 oder 1000 U/min.
• 695 U/min. bei Nenndrehzahl / max. zul. Drehmoment = 800 Nm
• 1156 U/min. bei Nenndrehzahl / max. zul. Drehmoment = 600 Nm

Optional mit Mähantrieb, hydraulisch

• Drehzahl mit Fingerbalken = 2088 U/min.
• Drehzahl mit Doppelmesserschneidwerk = 2144 U/min.

Bremsen

• Fußbetätigte Backenbremse, Typ: 18-1640 auf den Differentialseitenwellen wirkend, als Lenkbremse zu verwenden
• Unabhängige Feststellbremse, Typ: 18-1641 als Innenbackenbremse ausgeführt, auf den Differentialseitenwellen wirkend
• Optional, Ein-und Zweikreis-Druckluftbremsanlage

Achsen

• Einzelradgefederte Fendt-Pendelachse mit 47 Grad Lenkeinschlag und 15 Grad Pendelwinkel
• Hinterachse mit Kegelradgetriebe, in Portalbauweise ausgeführt
• Kegelraddifferential mit pedalbetätigter Sperre
• Stirnradendübersetzungen in den Achsportalen
• Achslast vorne = 1490 kg, hinten = 3590 kg
• Achslast ab 1984, vorne = 1510 kg, hinten = 3900 kg

Lenkung

• Hydrostatische ZF-Lenkung, Typ: 8491 ( ab 1984 = 8492 ) mit eigenem Ölkreislauf
• Ölfördermenge = 32,35 l/min. bei Nenndrehzahl
• Optional mit Stromteilerventil im Lenkungskreislauf
• Ein Gleichlaufzylinder mit 50 mm Durchmesser und 235 mm Hub ( Kolbenstange = 22 mm )

Hydrauliksystem und Kraftheber

• Fendt-Regelhydraulik in Blockbauweise mit elektrohydraulischer Hubwerksregelung ( EHR ) und Oberlenkerregelung
• Dreipunktgestänge der Kategorie II, auf Wunsch mit Schnellkuppler oder Kategorie I
• Einfach wirkender Arbeitszylinder mit 86 mm Kolbendurchmesser und 138 mm Kolbenhub, ohne Sicherheitsventil
• Bosch-Regelsteuergerät, Typ: HY/SR 175/60 L
• Schwimmstellung, Widerstands-, Lage-und stufenlose Mischregelung sowie Senkdrossel
• Offenes System mit Bosch-Tandem-Zahnradpumpe, Typ: HY/ZFFS 11/16+14
• Fördermenge = 40,7 l/min. bei 168 bar ( max. 175 bar )
• Max. Hubkraft = 2140 kg / Hydraulikleistung = 11,4 kW

Optional mit integriertem Fronthubwerk, Kat. II

• Zwei einfach wirkende Arbeitszylinder mit 28/63 mm Kolbendurchmesser und 162 mm Kolbenhub
• Max. Hubkraft = 2440 kp / Arbeitsvermögen = 2x 7,1 KNm

Steuergeräte

• Ein einfachwirkendes Bosch-Zusatzsteuergerät, Typ: HY/SRZ EW 60 L mit einer Ölzapfstelle und einem Rücklauf
• Optional mit vier einfachwirkenden-oder drei doppeltwirkenden Zusatzsteuergeräten

Elektrische Ausrüstung

• 12 Volt-Einrichtung nach StVZO
• Batterie 12V-88 Ah
• Anlasser 12V-2,4 kW
• Lichtmaschine 14V-33 A, 462 W

Maße und Abmessungen

• Länge = 3780 mm
• Breite = 1885 mm
• Höhe = 2572 mm, mit Niedrigkabine = 2502 mm

Ab 1984

• Länge = 3780 mm
• Breite = 1971 mm
• Höhe = 2570 mm, mit Niedrigkabine = 2500 mm

Gewicht

• Leergewicht = 3110 kg
• Leergewicht ab 1984 = 3040 kg
• Zul. Gesamtgewicht = 4700 kg

Bereifung

• Standardbereifung vorne = 7.50-18, hinten = 13.6 R 36 AS
• Optional vorne = 10.00-16, hinten = 16.9 R 30 AS

Füllmengen

• Tankinhalt = 80 l
• Motoröl = 7,25 l
• Kühlsystem = 9,6 l
• Turbokupplung = 5,7 l
• Wechselgetriebe = 30,5 l
• Endantriebe je 3 l
• Frontzapfwelle = 1 l
• Hubwerksschmierung = 2 l
• Hydraulik = 18 l

Verbrauch

• Optimaler Kraftstoffverbrauch = 213 g/kWh bei 23,7 kW und 1293 U/min.

Kabine

• Gummigelagerte, schall-und schwingungsisolierte Plattformkabine mit ausstellbaren Seiten-, Front-und Heckscheibe, arretierbare Türen, Heizung, Zweistufengebläse, Grammer-Komfortsitz DS 85 H/50 R, analoge Instrumente, Innenbeleuchtung, Radioeinbausatz, Scheibenwaschanlage und höhenverstellbares Lenkrad
• Optional als Niedrigkabine, Zusatzbelüftung mit Dreistufengebläse im Dach, Suchscheinwerfer, Grammer-Super-Komfortsitz DS 85 H/90 AR, Sonnendach und Zeituhr

Sonderausrüstung

• Fronthubwerk, Frontlader Gr.3, Frontzapfwelle, Wegzapfwelle, Mähantrieb, Superkriechgänge, Super-Komfortsitz, Zugpendel, automatische Anhängekupplung, Zwillingsbereifung, Suchscheinwerfer, Zusatzbelüftung, Kotflügelverbreiterung, Sonnendach, Niedrigkabine, Zusatzgewichte, Druckluftbremsanlage, Zusatzsteuergeräte, Zeituhr, Auspuff oben

Sonstiges

• Listenpreis der 30 km/h.- Ausführung 1982 = 53.359,- DM
• Listenpreis der 40 km/h.- Ausführung 1982 = 55.630,- DM

• Listenpreis der 30 km/h.- Ausführung 1986 = 62.939,- DM
• Listenpreis der 40 km/h.- Ausführung 1986 = 65.561,- DM

Literatur

• Fendt, Typen und Daten ( G. Kremer ) Seiten 382-385
