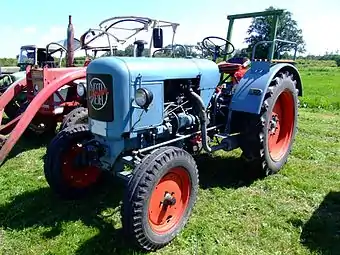

Eicher ED 33
Eicher ED 33
Basisdaten
Hersteller/Marke:Eicher
Modellreihe:ED
Modell:ED 33
Bauweise: rahmenlose Blockbauweise
Produktionszeitraum:1956–1958
Stückzahl: 265
Maße
Eigengewicht:1910 kg
Länge:3168 mm
Breite:1520 mm
Höhe:1700 mm
Radstand: 1960 mm
Spurweite:1250/1500 mm
Standardbereifung:vorne: 5.50-16
hinten: 10-28, 11-28, 9-36
Motor
Nennleistung:24,2 kW, 33 PS
Nenndrehzahl:1500/min
Zylinderanzahl:2
Hubraum:2851 cm³
Kraftstoff: Diesel
Kühlsystem: Luftkühlung
Antrieb
Antriebstyp:Hinterradantrieb
Getriebe:6/1-Getriebe
Höchstgeschwindigkeit:18 km/h

Der ED 33 ist ein Ende der 1950er Jahre in geringer Stückzahl von Eicher produzierter Traktor. In seiner Modellbezeichnung steht „ED“ für „Eicher Diesel“ und „33“ für die PS-Zahl.Es handelt sich hier um den Motor des ED 30, der leicht aufgebohrt 33 PS leistet. Der ED 33 wurde in die Produktpalette aufgenommen um die Lücke zum 40 PS-Modell zu schließen.

Motor

  • Eicher, Typ: ED 2b, luftgekühlter 2-Zylinder-/4-Takt-Direkteinspritz-Reihen-Dieselmotor mit Druckumlaufschmierung, Fliehkraftregler, Ölbadluftfilter und Axialgebläse.

Kupplung

  • Einscheiben-Trockenkupplung

Getriebe

  • ZF-Zahnradschubgetriebe, Typ: A-15 D
  • 6 Vorwärtsgänge, 1 Rückwärtsgang incl. optionalem Kriechgang

Geschwindigkeiten vor- und rückwärts

  • 1.Gang = 3,63 km/h.; 2.Gang = 5,90 km/h.; 3.Gang = 8,45 km/h.; 4.Gang = 12,20 km/h.; 5.Gang = 20,0 km/h. / Rückwärtsgang = 4,5 km/h.
  • Optionaler Kriechgang = 1,9 km/h.

Zapfwelle

  • Getriebezapfwelle mit Normprofil, 540 U/min. ( Optional als unabhängige Zapfwelle )
  • Riemenscheibe, 220 mm Durchmesser, Breite: 150 mm / Drehzahl: 1400 U/min.

Bremsen

  • Fußbetätigte Innenbackenbremse, als Lenkbremse ausgelegt
  • Feststellbare Handbremse auf Hinterräder wirkend

Achsen

  • Vorderachse als doppelt gefederte Pendelachse mit Spurverstellung
  • Hinterachse als Starrachse mit Spurverstellung
  • Fußbetätigte Differentialsperre

Lenkung

  • Spindellenkung

Hydrauliksystem und Kraftheber

  • Optional mit Hydraulik und Dreipunktaufhängung

Hydraulik Hersteller/Typ = Eicher AG 58 oder AG80 Hubkraft 625 Kg

Steuergeräte

Elektrische Ausrüstung

Maße und Abmessungen

  • Länge = 3250 mm, breite = 1700 mm, höhe = 1650 mm

Bereifung

  • Serienbereifung vorne = 5,50-16, hinten = 10-28
  • Optional vorne = 6,00-16, hinten = 11,28 oder 9-36

==Füllmengen==Ölfüllung 12 Ltr.

Verbrauch

Kabine

  • Fahrerplattform mit gefedertem Fahrersitz mit linkem Kotflügelsitz
  • Optional mit Fritzmeier-Verdeck und rechtem Kotflügelsitz

Sonderausrüstung

  • Kriechgang, Verdeck, zweiter Kotflügelsitz, Hydraulik, Seilwinde, Mähwerk-5 Fuß, Reifenfüllpumpe, unabhängige Zapfwelle, Frontkotflügel

Sonstiges

Literatur

  • Eicher-Das Typenbuch ( A. Mößmer )
  • Eicher-Schlepper-Prospekte von 1950-1970 ( Häfner/Karle )
