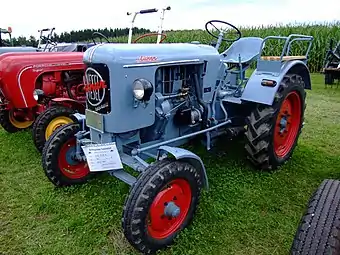

Eicher ED 26
Eicher ED26
Basisdaten
Hersteller/Marke:	Eicher
Modellreihe:	ED
Modell:	ED 26
Produktionszeitraum:	1956–1960
Stückzahl:	1235
Maße
Eigengewicht:	1.810 kg
Länge:	3.035 mm
Breite:	1.520 mm
Höhe:	1.700 mm
Radstand:	1.888 mm
Bodenfreiheit:	350 mm
Spurweite:	vorne: 1.250 mm hinten: 1.500 mm
Standardbereifung:	vorne: 5.50-16 hinten: 10-28
Motor
Nennleistung:	26 PS
Nenndrehzahl:
Zylinderanzahl:	2
Hubraum:	2.596 cm³
Antrieb
Antriebstyp:
Getriebe:
Höchstgeschwindigkeit:	18 km/h

Der Eicher ED 26 entstand aus dem ED 30, dessen 30PS zu viel für seinen Motor war. Deshalb wurde er dann mit 26PS als ED 26 rausgebracht. Den ED 26 gab es als Hochrad-und Standardversion. Das Modell ED 26 war so erfolgreich, das es noch parallel zu den ersten Schleppern der Raubtier-Reihe gebaut wurde.

Bauart

rahmenlose Blockbauweise

Motor

• Luftgekühlter 2-Zylinder-/4-Takt-Direkteinspritz-Diesel mit Druckumlaufschmierung, Fliehkraftregler, Bosch-Einspritzung, Ölbadluftfilter und Axialgebläse.
• Hersteller: Eicher; Typ: ED 2 e
• Bohrung = 105 mm, Hub = 150 mm
• Max. Drehmoment = 14 mkp bei 1100 min-1.
• Nenndrehzahl: 1.650 min-1

Kupplung

• Einscheiben-Trockenkupplung
• Hersteller: F & S
• Typ: G 22 z

Getriebe

• 5 Vorwärtsgänge, 1 Rückwärtsgang + optionalen Kriechgang
• Hersteller: ZF-Zahnradschubgetriebe; Typ: A 15 D

Geschwindigkeiten vor- und rückwärts

• 1.Gang = 3,21 km/h.; 2.Gang = 5,10 km/h.; 3.Gang = 7,20 km/h.; 4.Gang = 11,05 km/h.; 5.Gang = 18,0 km/h.
• Rückwärtsgang = 4,02 km/h.
• Kriechgang = 1,67 km/h.

Antrieb

Hinterradantrieb

Zapfwelle

Getriebe-ZW: 540 mm

Bremsen

• Fußbetätigte Innenbackenbremse auf die Hinterräder wirkend, als Lenkbremse zu verwenden
• Feststellbare Handbremse auf Getriebe wirkend

Achsen

• Vorderachse als Pendelachse mit doppelter Blattfederung und verstellbarer Spurweite
• Vorderachslast: 800 mm
• Hinterachse als Starrachse mit verstellbarer Spurweite
• Hinterachslast: 1600 mm
• Zulässige Höchstlasten: Gesamtgewicht: 2400 mm
• Fußbetätigte Differentialsperre

Lenkung

• Spindellenkung

Hydrauliksystem und Kraftheber

• Hydraulik-Hersteller: ZF-Bosch
• Pumpentyp 1: HY/ZE 32 AL 4
• Pumpentyp 2: HY/ZEA 32 L 1

Steuergeräte

Elektrische Ausrüstung

Maße und Abmessungen

     Länge ..................3035  mm
     Breite: ................1520  mm
     Höhe: ..................1700  mm
     Spurweite: .............1250/1500  mm
     Radstand: ..............1888  mm
     Bodenfreiheit: ......... ca. mm
     Kleinster Wenderadius:
            mit Lenkbremse ..  mm
            ohne Lenkbremse .  mm

Füllmengen

Kabine

• Fahrerplattform mit gefedertem Fahrersitz und linkem Kotflügelsitz
• Auf Wunsch mit Fritzmeier-Verdeck und rechtem Kotflügelsitz

Sonstiges

Riemenscheibe:

    Breite:... 150 mm
    Durchm.:.. 220 mm
    U/min:.... 1500

Sonderausrüstung

• Kriechgang, ölhydraulischer Kraftheber, Dreipunktaufhängung, Zusatzgewichte, Seilwinde, Verdeck, zweiter Kotflügelsitz, Mähwerk-5 Fuß, Reifenfüllpumpe, Frontkotflügel

Literatur & Weblinks

• Eicher Traktoren und Landmaschinen
• Karle/Häfner: Eicher-Schlepper-Prospekte von 1950-1970
• A. Mößmer: Eicher-Das Typenbuch
